CO₂ laserski ploter u praksi: drvo, akril, staklo i više
Ažurni ukras od šperploče, proziran rub akrila, matirani uzorak na posudi, matrica pečata — svaki od tih poslova postavlja drukčiji zadatak laseru. Pogledajte kako uređaj vodi uzorak, što se događa s površinom i koji će dijelovi opreme zaista koristiti u vašoj radionici.
Ažurni ukras od šperploče, proziran rub akrila, matirani uzorak na posudi, matrica pečata — svaki od tih poslova postavlja drukčiji zadatak laseru. Pogledajte kako uređaj vodi uzorak, što se događa s površinom i koji će dijelovi opreme zaista koristiti u vašoj radionici.
Najvažnije u ovom vodiču
- Uskladite tehnologiju s materijalom i očekivanim rezultatom.
- U projektu odvojite rezanje, rastersko graviranje i linijsko označavanje.
- Usporedite format, visinu, upravljanje i opremu cijelog radnog mjesta.
Pogledajte razliku u rezultatu
Jedan projekt, tri načina laserske obrade
Vektorsko rezanje vodi zraku po obrisu i razdvaja ploču. Tako nastaje obris slova, otvor u privjesku ili vanjski oblik elementa. Kod rasterskog graviranja glava ispunjava uzastopne linije slike: od svijetlih i tamnih dijelova fotografije do punog logotipa. Vektorsko označavanje stvara plitku liniju duž putanje — korisno za obrise, ukrasne linije i oznake.
Te se operacije mogu pojaviti u jednom proizvodu. Na drvenoj pločici prvo izrađujete ispunjeni natpis, zatim nježnu ukrasnu liniju i na kraju izrezujete obris. Odvojeni slojevi projekta omogućuju različite postavke i redoslijed. Prerano izrezan element može se pomaknuti i otežati precizno postavljanje preostale grafike.
Što radi glava, a što ostatak uređaja?
U tipičnom ploteru sa staklenom CO₂ cijevi izvor se nalazi izvan pomične glave. Zrcala usmjeravaju zračenje prema leći koja ga fokusira uz materijal. Glava se kreće iznad stola prema pripremljenom projektu. Crvena točka pomaže pri postavljanju položaja; stvarna CO₂ zraka nije vidljiva.
Fokusiranje određuje odnos leće i površine. Upuhivanje zraka djeluje na mjestu obrade, a odsis uklanja dim iz komore. Stol podupire materijal, a rashladni krug odvodi toplinu iz izvora. Dobar rezultat traži zajednički rad tih elemenata: veća snaga neće ispraviti krivu ploču, zaprljanu optiku ili začepljen odsis.

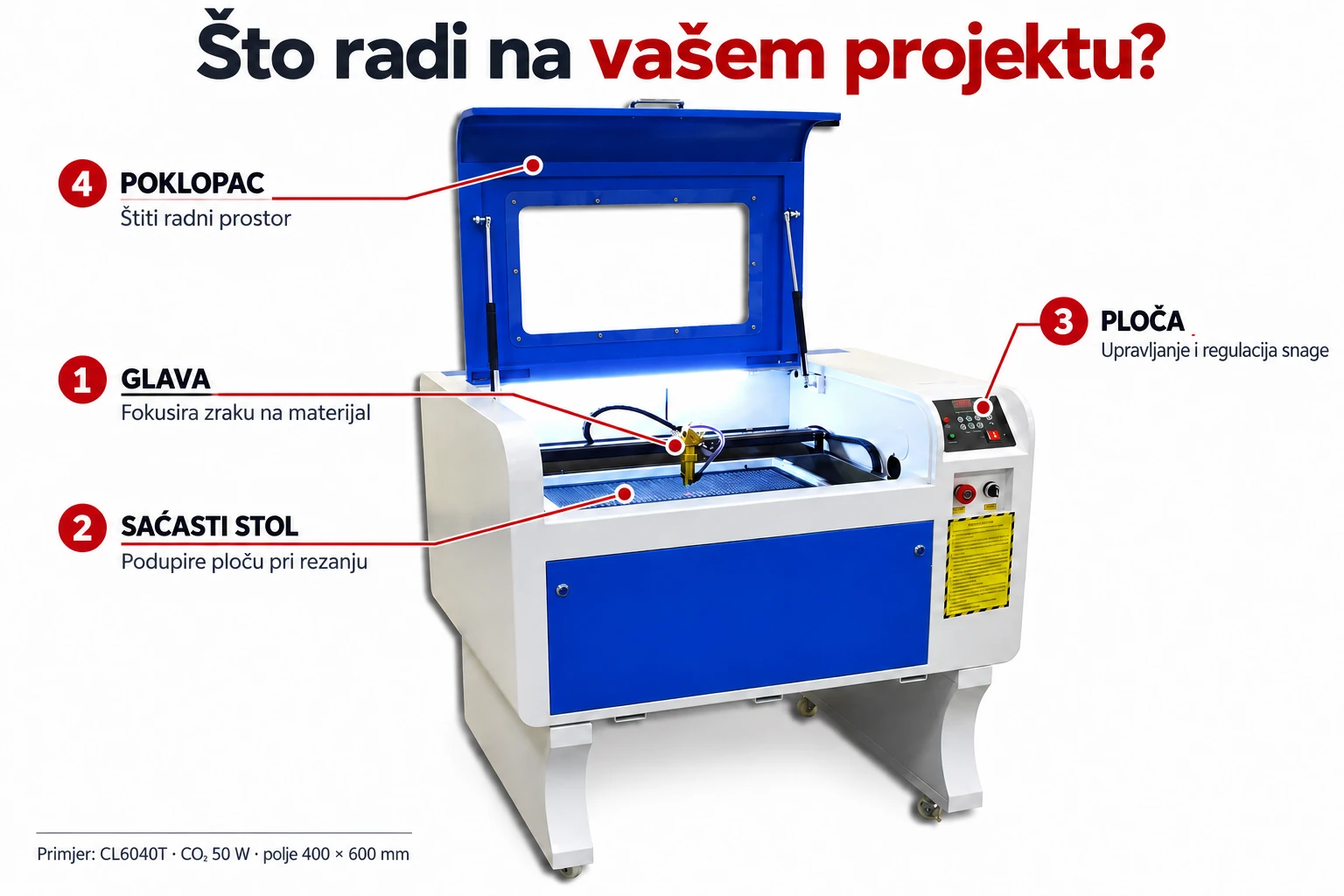

Na fotografiji s objašnjenjima vidjet ćete dijelove dostupne izvana. Shema putanje zrake objašnjava elemente skrivene u kućištu; ilustrira načelo rada i nije uputa za rastavljanje.
Od cijevi do točke obrade
U mnogim klasičnim ploterima putanja obuhvaća usmjeravajuća zrcala i leću u glavi. Pomicanje osi mijenja položaj radne točke; konstrukcijski detalji ovise o modelu.
Optika fokusira zraku u području obrade.
Podupire ploču i ostavlja prostor ispod mjesta rezanja.
Rad i postavke svojstveni upravljaču ove konfiguracije.
Dio zaštite radnog prostora. Upotreba prema uputama uređaja.
Drvo i šperploča: natpis, ažurni obris i element za sastavljanje
U videu gravura nastaje liniju po liniju na drvenoj površini. Obratite pozornost na razliku između tamne ispune i svijetle pozadine: godovi su i dalje dio gotove slike. Pri izrezivanju promatrajte obris, trenutak odvajanja elementa i izgled ruba. Površinsko graviranje i prorezivanje ploče traže različito vođenje postupka.
Praktičan početni projekt je pločica s natpisom i dva otvora. Na njoj istodobno provjeravate čitljivost grafike, kvalitetu obrisa i stvarnu veličinu otvora. Sljedeći je korak stalak koji se sastavlja utiskivanjem. Tu su važni debljina konkretne šperploče i rezni zazor koji ostavlja zraka. Otvor nacrtan prema nazivnoj debljini ploče može tražiti korekciju.
Prije cijelog stalka pripremite malu probnu češljastu pločicu s nekoliko širina utora. Procijenite dosjed pa tek zatim prenesite tu geometriju u projekt. To je primjer pripreme konstrukcije, a ne skup univerzalnih parametara rezanja. Provjerite i novu seriju šperploče: ljepilo, ispuna slojeva, vrsta i vlažnost utječu na rezultat.
Graviranje šperploče
Nastanak natpisa na površini šperploče. Graviranje mijenja površinu; ne razdvaja ploču.
Povezana ponuda → · Otvorite videoRezanje šperploče i gotov natpis
Obris slova izrezuje se iz šperploče, a kraj kadra prikazuje odvojene elemente.
Povezana ponuda → · Otvorite videoProzirni akril: rezni rub i bijela gravura dva su kriterija
PMMA, odnosno akril, prikladan je za prostorna slova, stalke za izlaganje, osvijetljene pločice i elemente signalizacije. CO₂ laser može ga rezati i gravirati. No nemojte prepoznavati plastiku samo po prozirnosti — ploča od polikarbonata ili drugog polimera ponašat će se drukčije.
Kada želite jasnu, matiranu bijelu ispunu, odabir vrijedi započeti od lijevanog akrila GS. Ekstrudirani akril XT često se bira za rezanje i ponovljive elemente kontrolirane debljine, dok njegovo graviranje može biti prozirnije i manje kontrastno. Rezultat se procjenjuje na konkretnoj ploči; naziv boje nije dovoljan.
U demonstraciji prozirnog elementa zasebno promatrajte površinu uzorka i rub nakon rezanja. Za usporedbu materijala pripremite kratak natpis, puno gravirano polje, krug i uski detalj. Tako ćete brzo uočiti treba li projektu snažan kontrast, proziran rub ili precizno uklapanje s drugim elementom.
Akril: matirano graviranje na prozirnoj ploči
Na prozirnom akrilu nastaje svijetli natpis.
Povezana ponuda → · Otvorite videoAkril: rezanje obrisa
Zraka slijedi obris elementa koji se izrezuje iz prozirnog akrila.
Povezana ponuda → · Otvorite videoStaklo, keramika i rotacija: uzorak na površini predmeta
Kod cilindričnog predmeta točka obrade mora održavati pravilan odnos s površinom. Rotacijski nastavak okreće predmet, tako da uzorak može nastajati po njegovu opsegu. To omogućuje personalizaciju odgovarajućih posuda, čahura i drugih pravilnih elemenata koji se mogu stabilno učvrstiti.
Video s nastavkom prikazuje mehaniku okretanja predmeta. Prije vlastitog posla provjerite promjer, oblik, prostor ispod glave te kompatibilnost držača i upravljanja. Valjkasti držač i stezna glava ne podupiru svaki oblik na isti način. Stožasta posuda, ručka šalice ili neravna površina mogu tražiti drugo rješenje nego jednostavan valjak.
Kod stakla i odgovarajuće keramike tipičan zadatak CO₂ lasera jest označavanje površine. Na staklu očekujete matirani uzorak, a ne izrezivanje dijela stijenke. Sastav, naprezanja, premaz i geometrija proizvoda utječu na rezultat, zato prije personalizacije vrijedne narudžbe provjerite predmet iz iste serije.
Keramika: graviranje površine pločice
Površinska obrada svijetle keramičke pločice; video ne prikazuje njezino prorezivanje.
Povezana ponuda → · Otvorite videoStaklo: graviranje s rotacijskim nastavkom
Nastavak okreće stakleni predmet, a glava stvara natpis na površini.
Povezana ponuda → · Otvorite videoPločica od laminata i oznaka na aluminiju: radite sa slojem
Dvoslojni laminat za graviranje dobar je primjer projekta u kojem je važna kontrolirana promjena gornjeg sloja. Nastali kontrast rezultat je otkrivanja materijala ispod njega. Kod natpisa su važne čiste unutrašnjosti slova, tanke linije i ujednačena pozadina. Za laser odaberite laminat odobren za taj postupak.
U demonstraciji premazanog aluminija obratite pozornost i na mjesto gdje pozadinu zamjenjuje svijetla oznaka. To je drukčiji zadatak od rezanja metalnog lima. Gotovoj pločici možda trebaju otvori, zaobljeni kutovi ili ljepilo za montažu — te zahtjeve vrijedi uključiti u projekt prije odabira materijala.
Za probu pripremite najsitniji tekst, logotip, liniju i puno polje iz stvarnog posla. Pregledajte rubove nakon čišćenja. Ako glavni zadatak treba biti izravno označavanje neobrađenog metala ili dublje graviranje, usporedite namjenski FIBER opisan u zasebnom vodiču.
Laminat: označavanje kontrastne pločice
Natpis nastaje obradom gornjeg sloja laminata za graviranje.
Povezana ponuda → · Otvorite videoPremazani aluminij: rad na gornjem sloju
Natpis nastaje na premazanoj površini aluminija. To je drukčiji proces od dubokog graviranja golog metala.
Povezana ponuda → · Otvorite videoPapir, guma, koža i laminat: drugi proizvodi iz iste radionice
| Materijal | Što možete izraditi | Na što usmjeriti probu |
|---|---|---|
| Papir i karton | Makete, predlošci, ukrasna ambalaža | Sitni mostići, naslage, kvaliteta tankih elemenata |
| Guma namijenjena laseru | Matrica pečata i njezin obris | Dubina pozadine, oslonac malih znakova, zrcalna slika |
| Koža potvrđenog sastava | Etikete, našivci, otvori i graviranje | Nijansa, rub, miris i kompatibilnost završne obrade |
| Laminat za lasersko graviranje | Pločice za vrata i oznake | Uklanjanje gornjeg sloja, kontrast i čistoća slova |
| Tekstil namijenjen laserskoj obradi | Aplikacije, oblikovani dijelovi, odabrani uzorci | Sastav vlakana, ponašanje rubova i odsis |
Kod pečata ili laminata laser ne treba jednostavno „jače spaliti“ površinu. Cilj je dobiti određenu geometriju ili otkriti sloj druge boje. Materijal treba biti namijenjen tom procesu. PVC, materijale s halogenima i plastiku neutvrđenog sastava isključite iz laserskih proba; sličan trgovački naziv ne potvrđuje kompatibilnost.
CO₂, dioda ili FIBER — odaberite polazište prema materijalu
CO₂ prirodno je polazište za usporedbu uređaja za šperploču, drvo, prozirni PMMA, papir i lasersku gumu. Diodni laser može biti dobro rješenje za mnoge projekte u drvu i odabranim materijalima koji apsorbiraju njegovo zračenje; prozirni akril traži zasebnu procjenu tehnologije. FIBER za označavanje služi ponajprije za metale i odabranu plastiku.
No uređaj ne birate samo prema nazivu izvora. CO₂ može ukloniti premaz s odgovarajućeg metala ili ga označavati uz pomoć preparata, ali običan ploter za nemetale time ne postaje FIBER rezač lima. Ako su najvažnije oznake na metalnim dijelovima, pogledajte više u vodiču za FIBER lasere za označavanje. Ako trebate džepove i reljef kontrolirane dubine, usporedite i CNC glodanje.
Kamera i automatizacija: razlika prije pritiska na Start
Kod nepravilnog komada drva ili serije gotovih privjesaka vrijeme pripreme može biti jednako važno kao samo vođenje zrake. Pregled kamerom omogućuje postavljanje grafike u odnosu na stvarni predmet, a funkcije prepoznavanja i popunjavanja serije pomažu rasporediti uzorke na više elemenata. To je konkretno područje u kojem se uspoređuje organizacija rada različitih uređaja.
xTool P2S povezuje izvor CO₂ 55 W i polje 600 × 305 mm s dvije kamere 16 MP te automatskim fokusiranjem u podržanom softveru. xTool P3 ima CO₂ 80 W, polje 915 × 458 mm i sustav ACS koji povezuje pregled, mjerenje udaljenosti te podešavanje visine i fokusa.
U izvornom videu P3 promatrajte slijed: postavljanje materijala, prepoznavanje položaja, pripremu grafike i rad uređaja. Nije riječ samo o broju vata. Pri usporedbi s klasičnim CL6040T uzmite u obzir način postavljanja predmeta, upravljanje, potrebu za predlošcima i jednostavnost ponavljanja serije. Funkcije kamera vezane su uz odgovarajući sustav proizvođača; ne pretpostavljajte njihovu punu dostupnost u svakom vanjskom programu.
Opcionalni dodavač i rotacijski nastavak rješavaju dodatne zadatke, ali ne treba ih pripisivati svakom kompletu. Odabrana verzija i paket određuju koje elemente dobivate.
ACS: priprema zadatka na xTool P3
Materijal xTool prikazuje postavljanje predmeta u komoru te automatsku pripremu položaja i visine zadatka.
Povezana ponuda → · Otvorite videoP3: grafika u odnosu na stvarni predmet
Pregled kamerama pomaže postaviti grafiku u odnosu na stvarni predmet na stolu.
Povezana ponuda → · Otvorite videoDva plotera od po 50 W mogu pružiti različitu udobnost rada
Počnite od najveće ploče i najvišeg predmeta. Zatim usporedite način fokusiranja, komunikaciju, upravljač, odsis i rotacijsku opremu. Pregled u nastavku pokazuje zašto sama snaga ne opisuje radno mjesto.
| Konfiguracija iz ponude | Radno polje | Upravljanje i komunikacija | Što to znači pri odabiru |
|---|---|---|---|
| CL6040T 50 W | 400 × 600 mm | LaserDRW; USB | Provjerite vlastiti način pripreme datoteka i rad s priloženim kompletom |
| CL6040T DSP 50 W | 400 × 600 mm | Ruida 6445; RDWorks; USB i memorijski stick | Jednako polje i snaga, ali drugi upravljač i organizacija zadataka; u ponudi je naveden autofokus |
| XM-1060 100 W | 1000 × 600 mm | Ruida 6445; RDWorks; USB i memorijski stick | Veća ploča i veće radno mjesto; prostor, ventilaciju i hlađenje prilagodite opterećenju |
Parametri se odnose na navedene ponude i njihovu aktualnu opremu. Najveća deklarirana debljina rezanja ne zamjenjuje procjenu ruba, vremena i kvalitete na vašem materijalu. Prije kupnje pripremite datoteku najčešćeg proizvoda i jedan najzahtjevniji projekt — proba je tada usporediv zadatak, a ne nasumična demonstracija.
Pripremite prvi posao tako da ga možete ponoviti
U seriji su važni i vađenje elemenata, čišćenje te ponovno postavljanje ploče. Video može prikazati rad zrake, ali vrijeme cijele narudžbe obuhvaća i te radnje. Zato vrijedi uspoređivati gotov proizvod i cjelokupni proces.
Za primjenu u radionici
Prije prve serije
Razjasnite prije odabira
Pitanja i odgovori
Zašto se bijela gravura na akrilu slabo vidi?
Provjerite je li ploča od lijevanog akrila GS ili ekstrudiranog XT. GS se obično bira za snažno, matirano bijelo graviranje; XT može ostaviti prozirniji trag. Fokus i parametri također utječu na rezultat.
Mogu li rezati staklo kao šperploču?
Standardni CO₂ ploter obično se upotrebljava za graviranje površine stakla. Izrezivanje elemenata iz stakla traži drugu, specijaliziranu tehnologiju.
Što radi crvena točka na materijalu?
Pomaže postaviti položaj projekta. Nije stvarna CO₂ zraka koja izvodi rezanje i ne zamjenjuje fokusiranje.
Podržava li svaki ploter rotacijski nastavak?
Potrebna je mehanička i električna kompatibilnost s upravljačem, odgovarajuća radna visina te prikladan način pričvršćivanja predmeta. Provjerite konfiguraciju konkretne ponude.
Mogu li se vratiti postavkama spremljenima za drugu šperploču?
To je polazište, ali nova vrsta, ljepilo ili serija mogu dati drukčiji rezultat. Prije stvarne serije izradite dio projekta na novoj ploči.
Gravira li ploter sa snažnijom cijevi uvijek bolje sitan natpis?
Kvaliteta sitnog uzorka ovisi i o točki zrake, optici, fokusu, mehanici i upravljanju. Snaga je jedan od parametara procesa, a ne samostalna mjera detaljnosti.
