FIBER laser za označavanje: crna oznaka, graviranje i boja na metalu
Taman natpis na alatu, svijetli logotip na anodiziranom aluminiju, šareni uzorak na čeliku i reljef koji se osjeti pod prstima izgledaju potpuno različito. U FIBER laseru za označavanje ti rezultati nastaju različitim djelovanjem zrake na materijal. Pogledajte ih na primjerima i provjerite što znače MOPA, 3D glava i rotacijski nastavak.
Taman natpis na alatu, svijetli logotip na anodiziranom aluminiju, šareni uzorak na čeliku i reljef koji se osjeti pod prstima izgledaju potpuno različito. U FIBER laseru za označavanje ti rezultati nastaju različitim djelovanjem zrake na materijal. Pogledajte ih na primjerima i provjerite što znače MOPA, 3D glava i rotacijski nastavak.
Najvažnije u ovom vodiču
- Prvo odredite očekivanu oznaku: boju, kontrast, uklanjanje premaza ili uklanjanje materijala.
- MOPA, autofokus, 3D glava i rotacijski nastavak rješavaju različite zadatke.
- Uskladite polje, pričvršćenje i probu sa stvarnim predmetom i brojem komada.
Tri različita procesa pod zajedničkim nazivom „označavanje“
Tri rezultata, tri različita cilja
Graviranje uklanjanjem materijala
Laser uklanja dio podloge. Nastaje udubljenje.
Površinsko označavanje
Promjena izgleda gornjeg sloja, ovisna o metalu i parametrima.
Uklanjanje premaza
Otkrivanje podloge ispod sloja, primjerice na odgovarajućem anodiziranom materijalu.
Graviranje uklanja dio materijala i stvara udubljenje. Takva oznaka može se osjetiti pod prstima, a dubina se postiže planiranom strategijom, često uzastopnim prolazima. Natpis na površini i duboki reljef nemaju jednako vrijeme ni način izrade.
Toplinsko označavanje mijenja izgled površine. Na odgovarajućim metalima kontrolirano zagrijavanje stvara ili mijenja oksidni sloj; cilj može biti tamna oznaka, a na nekim čelicima i titanu i boje. To nije nanošenje tinte. Očekivani rezultat može biti jasan kontrast bez namjernog stvaranja udubljenja.
Uklanjanje premaza otkriva sloj drukčijeg izgleda. Primjer je svijetla oznaka nakon uklanjanja odgovarajućeg sloja boje s metala. Kod takvog zadatka procjenjujete ponajprije kontrast, čistoću ruba i stanje sloja ispod.
Presjeci u nastavku pokazuju načelo tih procesa. U stvarnom se predmetu učinci mogu kombinirati, zato boja na fotografiji ne dokazuje automatski dubinu ni mehaničku trajnost oznake.
Kako pomicanje zrcala pretvara grafiku u oznaku
Zraka dolazi na materijal kroz skenirajuću galvo glavu. Mala pomična zrcala vode je zadanom putanjom, pa sitan tekst, linije i ispune nastaju bez pomicanja cijele glave iznad svake točke. Optika fokusira zraku u radnom području, a predmet pozicionirate na stolu ili u držaču.
Pripremljeni projekt ima određene dimenzije, redoslijed objekata i ispunu. Operater odabire snagu, brzinu, frekvenciju, razmak linija, broj prolaza te — ako izvor omogućuje — trajanje impulsa. Fokusiranje i ponovljiv položaj predmeta jednako su važni kao te postavke.

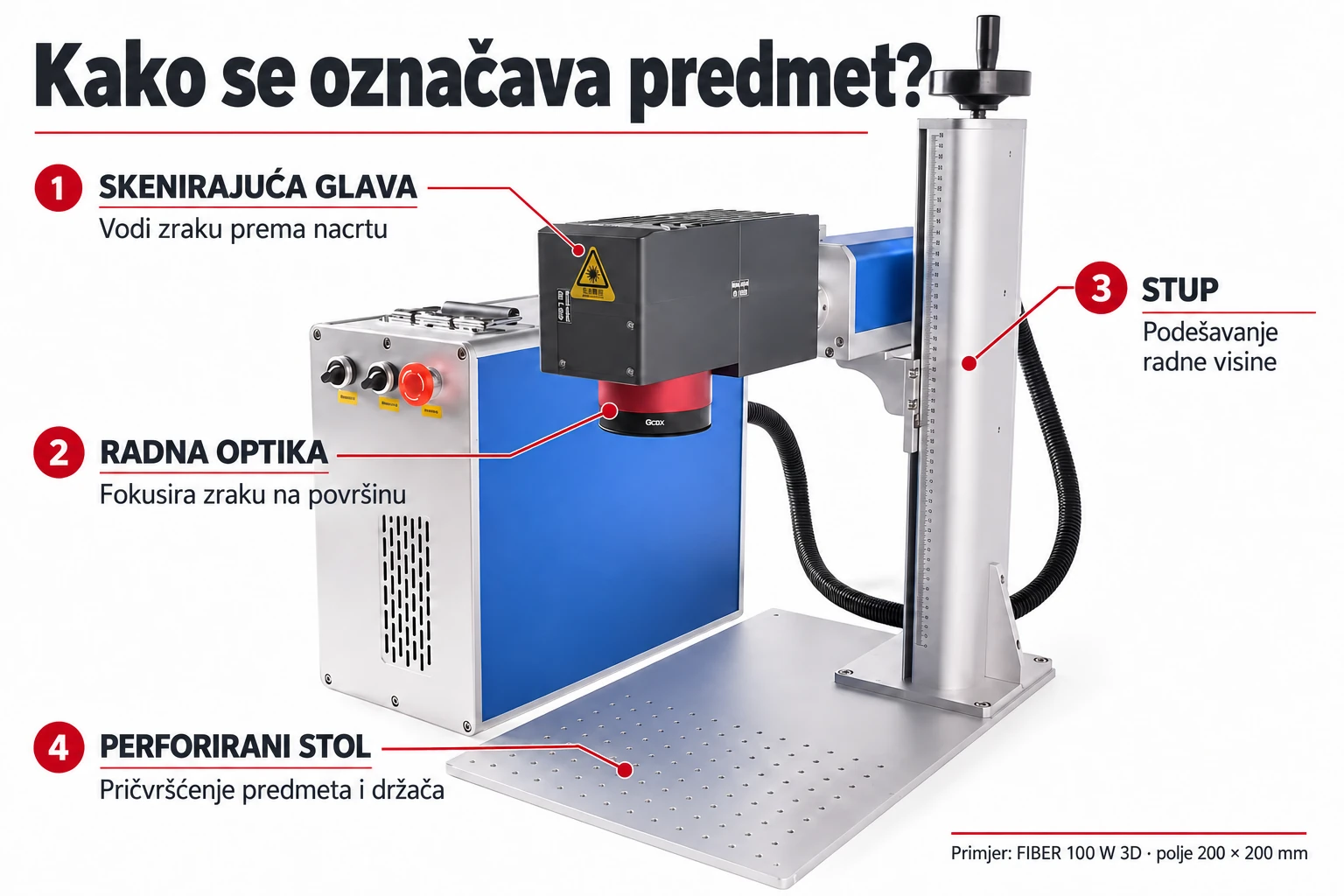

Na fotografiji s objašnjenjima vidjet ćete glavu, radnu optiku, stup i stol. Samo kućište uređaja ne daje informaciju o svim potrebnim zaštitama radnog mjesta. Metali mogu reflektirati zračenje; način osiguranja rada proizlazi iz konkretnog uređaja i procesa.
Vodi zraku po linijama i ispunama projekta.
Fokusira zraku na odgovarajućoj udaljenosti od površine.
Postavlja visinu glave iznad predmeta; ne poistovjećujte regulator sa senzorom autofokusa.
Prostor za držače i ponovljivo određivanje položaja predmeta.
Čelik: taman natpis, grafika i promjena boje
U demonstraciji označavanja metalnog dijela promatrajte kako malo područje natpisa nastaje bez mehaničkog alata koji dodiruje površinu. U tehničkoj primjeni važni su veličina oznake, čitljivost, položaj i ponovljivost na sljedećim komadima. Za serijski broj i strojno čitljiv kod vrijedi unaprijed odrediti uvjete provjere i daljnje upotrebe.
Nehrđajući čelik može dati i različite boje površine. U videu s obojenom probom vidjet ćete rezultat koji treba razlikovati od boje ili tiska. Svojstva legure, stanje i čistoća površine, parametri zrake i razmak linija utječu na konačan izgled.
Za takav projekt korisna je vlastita mreža proba. Svako polje ima drukčiju zapisanu kombinaciju postavki, a sva izrađujete na istom materijalu. Nemojte pretpostavljati da će boja dobivena na jednom limu biti jednaka na drugoj završnoj obradi. Demonstracija standardnog lasera za označavanje potvrđuje konkretan rezultat iz videa; vrsta izvora ne prepoznaje se samo prema boji uzorka.
Ugljični čelik: natpis na tamnoj probi
Zraka stvara natpis na tamnoj površini čelične pločice.
Povezana ponuda → · Otvorite videoNehrđajući čelik: polja različitih boja
Laser stvara niz malih obojenih polja na istoj metalnoj probi.
Povezana ponuda → · Otvorite videoAluminij: razlikujte metal, anodizaciju i boju
Svijetla slova na tamnoj pločici često nastaju djelovanjem na premaz. Anodizirani aluminij, obojeni aluminij i neobrađena legura nisu jedan materijal s jednom recepturom. Razlikuju se po površini na koju dolazi zraka i očekivanom rezultatu.
U zapisu premazane probe promotrite granicu između pozadine i slova. Upravo oštrina i ravnomjernost označenog područja određuju izgled sitnog teksta. Kod tehničke etikete pregledajte i tanke linije, sitne brojke te oznaku nakon potrebnog čišćenja.
Ako želite crnu oznaku na odgovarajuće pripremljenom aluminiju ili rad na zahtjevnom premazu, provjerite probu konkretnog izvora i konfiguracije. Ne prenosite rezultat s crne pločice na svaki srebrni predmet. Jednako je važna zakrivljenost: ravna pločica i bok valjkastog dijela mogu tražiti drukčije pričvršćenje.
Na obojenoj anodizaciji svijetla oznaka može nastati promjenom ili uklanjanjem sastojka boje uz očuvanje znatnog dijela anodiziranog sloja. Ne znači uvijek otkrivanje golog metala. Zato bijeli natpis sam po sebi ne dokazuje duboku gravuru ni potpuno uklanjanje zaštitnog sloja.
Premazani aluminij: otkrivanje kontrastne oznake
Svijetli natpis pojavljuje se na narančastom premazu pločice.
Povezana ponuda → · Otvorite videoMesing, nakit i plastika: prilagodite rezultat proizvodu
Na malim metalnim predmetima mogu se izrađivati inicijali, grafički znakovi ili dublji uzorci. Ako projekt predviđa gravuru u mesingu koja se osjeti pod prstima, procijenite uklonjeni materijal i završnu obradu površine, a ne samo kontrast na fotografiji. Kod tankog elementa važni su i toplinski utjecaj i način podupiranja.
U zlatarstvu je zasebna odluka treba li uzorak samo promijeniti izgled površine ili uklanjati metal. Kod plemenitih materijala gubitak materijala važan je i za sam proizvod. Za prsten ili vjenčani prsten mogu trebati kompatibilan rotacijski držač i pristup odabranoj površini.
Odabrana plastika može se označavati nakon utvrđivanja točnog sastava i odabira izvora. Video personalizacije maske prikazuje jedan proizvod, a ne potvrdu za svu plastiku. Pri označavanju prozirnog stakla ili plastike koja traži drugu valnu duljinu vrijedi usporediti UV tehnologiju. UV laser ne treba poistovjećivati sa standardnim vlaknastim izvorom 1064 nm; oznaka trgovačke kategorije ne zamjenjuje tip i valnu duljinu.
Plastika: personalizacija gotove maske
Na plavoj masci nastaje natpis.
Povezana ponuda → · Otvorite videoŠto daje MOPA? Kontrolu impulsa, ne samo dodatne vate
Kod MOPA izvora moguće je neovisno podešavati trajanje impulsa i frekvenciju unutar raspona dostupnog uređaju. To proširuje kontrolu načina djelovanja energije na metal. Pri jednakoj srednjoj snazi drukčiji tijek impulsa može dati drugi rezultat: kontrast, osjetljiv detalj, boju ili uklanjanje materijala.
Konkretan primjer iz naše ponude je xTool F2 Ultra s MOPA laserom 60 W. Proizvođač navodi podešavanje trajanja impulsa 2–500 ns i frekvencije 30–4000 kHz. U izvornom demonstracijskom materijalu vidjet ćete šareni uzorak na metalu. Obratite pozornost na razlikovanje boja i detalje gotovog motiva; ne smatrajte ga jamstvom iste boje na svakoj leguri.
F2 Ultra nudi se kao verzija samo s MOPA izvorom 60 W ili konfiguracija s dva lasera i dodatnom diodom 40 W. To su dva izvora za različite zadatke pa njihove snage ne zbrajamo. Standardno polje iznosi 220 × 220 mm. Materijal i potreban rezultat upućuju na izvor koji treba koristiti u konkretnom projektu.
MOPA: šareni uzorak na metalnom privjesku
Izvorna demonstracija xTool F2 Ultra: izrada šarene meduze i prikaz gotovog privjeska. Boja ovisi i o metalu, završnoj obradi i kutu gledanja.
Povezana ponuda → · Otvorite videoReljef, 3D glava, autofokus i rotacijski nastavak: razlikujte funkcije
| Pojam | Što se mijenja u procesu | Primjer zadatka |
|---|---|---|
| Reljef ili prostorna gravura | Uklanjate materijal na različitim dubinama prema projektu | Uzorak koji se osjeti pod prstima na ravnoj metalnoj probi |
| 3D glava / dinamičko fokusiranje | Sustav upravlja položajem fokusa unutar raspona predviđenog konfiguracijom | Rad s geometrijom i visinom koja traži korekciju fokusa |
| Rotacijski nastavak | Držač fizički okreće predmet | Oznaka oko valjka, prstena ili drugog kompatibilnog oblika |
| Autofokus | Pomaže odrediti radnu udaljenost prije zadatka | Priprema sljedećeg predmeta druge visine |
Riječ „3D“ u nazivu rezultata još ne govori koja je glava korištena. Duboki reljef može nastajati na ravnoj površini u uzastopnim prolazima. Video s predmetom koji se okreće pak prikazuje rad rotacijske osi. Kod neravnog predmeta provjerite raspon upravljanja fokusom, kompatibilan softver i mogućnost pripreme odgovarajuće geometrije.
U navedenoj ponudi 100 W 3D navedeni su 3D galvo glava i EZCAD3 PL. Običan model 100 W ima galvo glavu i EZCAD PL. Razlika se zato ne svodi na jednak broj vata. Prije odabira pokažite oblik predmeta, površinu oznake i potreban tijek procesa.
Rotacijski nastavak: oznaka na cilindričnom predmetu
Držač okreće metalni predmet dok laser nanosi oznaku na njegovu bočnu površinu.
Povezana ponuda → · Otvorite videoRadno polje, leća i serija: mala oznaka treba dobar plan
Polje mora primiti projekt, a raspoloživa visina — predmet zajedno s držačem. Optika i veličina polja djeluju zajedno s veličinom točke i radnom udaljenošću, pa najveća leća nije automatski najbolji izbor za najsitniju grafiku. Pri procjeni malog koda ili teksta provjerite detalj u konačnoj veličini.
U seriji koristi stezni predložak: određuje položaj sljedećih dijelova i pomaže smanjiti vrijeme ručnog postavljanja. Drukčiju organizaciju nude sustavi kamera i funkcije prepoznavanja serija ako ih konkretni model podržava. Kamera ne mijenja sastav materijala ni pravila odabira parametara, ali može poboljšati pozicioniranje.
Brzina skeniranja u mm/s nije broj gotovih komada na sat. Vrijeme ovisi o površini ispune, razmaku linija, broju prolaza, promjenama položaja i zamjeni predmeta. Za stvarnu usporedbu koristite isti projekt i jednak materijal.
Četiri primjera konfiguracije — četiri različita pitanja pri kupnji
| Konfiguracija | Izvor i polje | Što usporediti na svojem zadatku |
|---|---|---|
| 30 W sa zaštitnim kućištem | RAYCUS 30 W; 150 × 150 mm | Konstrukcija radnog mjesta, pristup predmetu, pričvršćenje i priprema ponovljivih oznaka |
| 100 W s autofokusom | RAYCUS 100 W; 200 × 200 mm | Raspon obrade, visina, fokusiranje i vrijeme konkretnog uzorka |
| 100 W 3D s autofokusom | RAYCUS MOPA 100 W; 200 × 200 mm; 3D glava | Geometrija predmeta, zahtjevi fokusa i rad s EZCAD3 |
| xTool F2 Ultra | MOPA 60 W; 220 × 220 mm; dioda 40 W u verziji s dva lasera | Regulacija impulsa, rezultat u boji, kamere i organizacija rada u ekosustavu proizvođača |
To je pregled svojstava opisanih u aktualnim ponudama, a ne poredak prema snazi. Ne uspoređujte te strojeve samo prema najvećoj dubini iz tablice ili demonstraciji izrezivanja sitnog metala. Galvo laser za označavanje i specijalizirani FIBER rezač lima izvode različite zadatke.
Proba na temelju koje odlučujete o kupnji treba sadržavati vašu najmanju oznaku, najdublji potreban dio i stvarnu površinu. Kod kodova provjerite očitanje, a kod zahtjeva za otpornost na habanje ili kemikalije — odgovarajući test gotove oznake.
Kako pripremiti probu koja će dati koristan odgovor
Uz razgovor o odabiru priložite fotografiju s dimenzijama, projekt i broj komada u seriji. To omogućuje utvrđivanje je li ključna vrsta izvora, polje, geometrija rada, držač ili način brze zamjene predmeta.
Za primjenu u radionici
Proba označavanja na vašem predmetu
Razjasnite prije odabira
Pitanja i odgovori
Je li oznaka u boji na čeliku tisak?
U opisanom procesu boja proizlazi iz djelovanja lasera na površinu, među ostalim iz stvaranja oksidnog sloja. Nije potrebno nanositi tintu. Rezultat ovisi o leguri, završnoj obradi i parametrima.
Znači li svaka boja u videu upotrebu MOPA izvora?
Ne. Vrsta izvora ne određuje se samo prema izgledu. MOPA daje dodatnu kontrolu trajanja impulsa i frekvencije; konkretan rezultat treba pripisati potvrđenoj konfiguraciji.
Znači li autofokus automatsko označavanje svake zakrivljene površine?
Autofokus pomaže postaviti radnu udaljenost. Rad po geometriji promjenjive visine zasebno je pitanje i može tražiti odgovarajuću glavu, mapiranje ili drukčije pričvršćenje.
Znače li 3D i MOPA isto?
Ne. MOPA opisuje konstrukciju i regulaciju impulsa izvora, a 3D se može odnositi na način vođenja fokusa ili prostorni rezultat. Parametre treba provjeriti zasebno.
Ima li F2 Ultra ukupno 100 W snage za metal?
Verzija s dva lasera ima odvojeni MOPA izvor 60 W i diodni izvor 40 W za različite primjene. Njihove snage ne zbrajaju se kao snaga jednog izvora za obradu metala.
Može li se transporter koristiti za prorezivanje metala na F2 Ultra?
Proizvođač isključuje takvu upotrebu: nakon prorezivanja zraka bi mogla oštetiti transporter. Ograničenja pribora provjerite za konkretnu operaciju.
Je li obični FIBER prikladan izbor za šperploču i prozirni akril?
Tipičan vlaknasti laser za označavanje metala ne zamjenjuje CO₂ ploter za takve zadatke. U uređaju s dva lasera odabir materijala može značiti upotrebu drugog, diodnog izvora — i dalje treba potvrditi njegovu kompatibilnost s podlogom.
