Lasersko čišćenje drva, kamena i metala: pulsni ili kontinuirani?

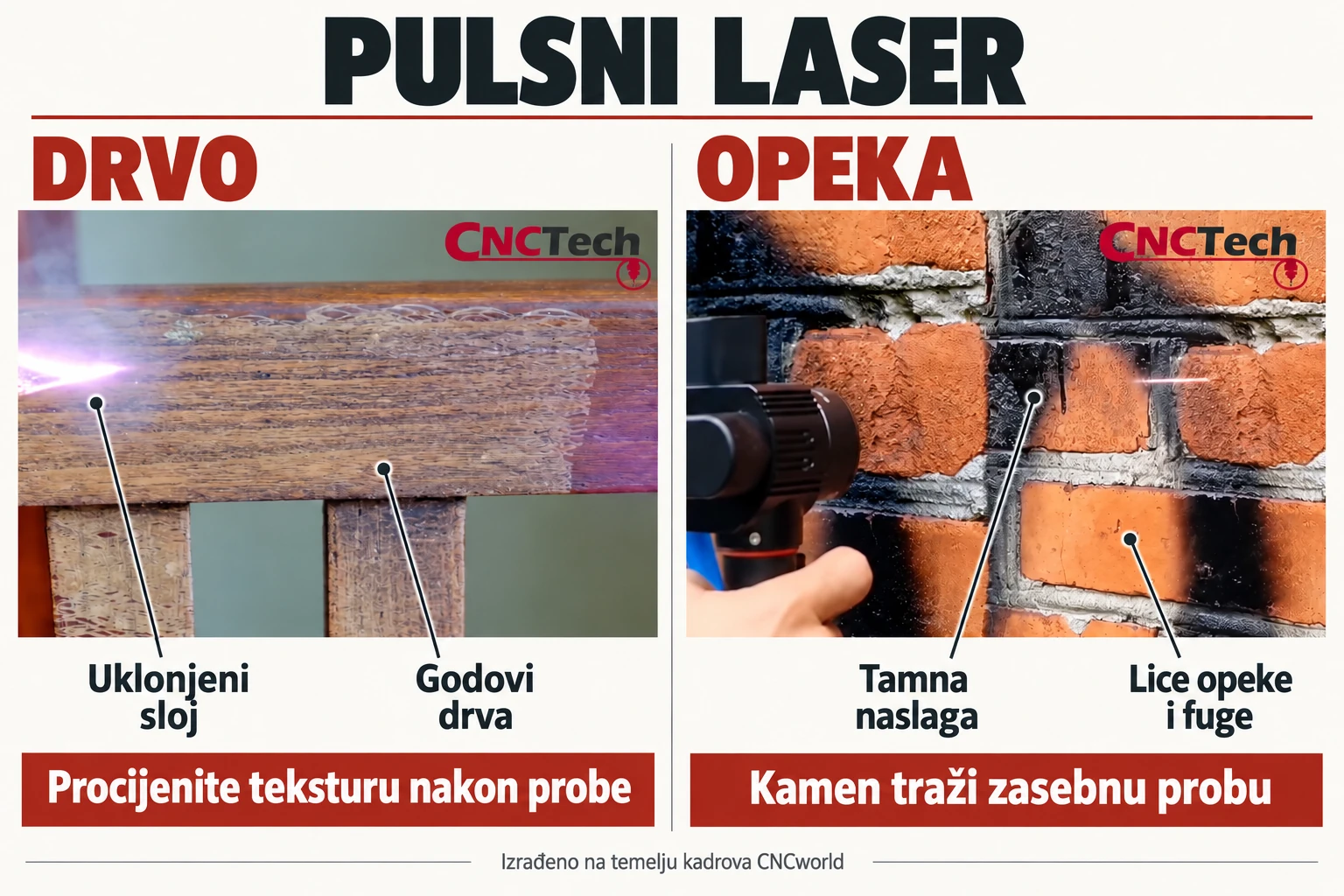

Prvo pogledajte rezultat: tri površine, tri različita zadatka

Povećajte grafiku ↗

Drvo · sloj koji se uklanja

Promatrajte granicu između gornjeg sloja i otkrivene površine. Video prikazuje konkretnu probu, bez recepture parametara.

Drvo · godovi

Nakon čišćenja procijenite godove, boju i stanje vlakana, i nakon brisanja ostataka.

Opeka · lice i fuga

Na zidu procjenjujte opeku i fugu zasebno. Demonstracija na opeci ne potvrđuje rezultat na mramoru, granitu ni pješčenjaku.

Na čeličnoj ploči nestaje smeđa naslaga. Na drvenom okviru otkrivaju se godovi. Na zidu od opeke ispod tamnog sloja pojavljuju se narančasta površina i svijetle fuge. To su tri primjene laserskog čišćenja, ali i tri različita kriterija dobrog rada.

Metal može tražiti pripremu za novi premaz ili uklanjanje korozije s dijela. Kod drva važno je očuvanje boje, teksture i detalja. Kod opeke i kamena treba procijeniti i nečistoću i samu mineralnu površinu. Zato kupnja čistača isključivo prema broju vata vodi do pogrešnih usporedbi.

U videima u nastavku prikazujemo stvaran rad iz materijala CNCworld. Demonstracija pulsnog lasera potječe iz videa opisanog kao 200 W. Kontinuirani kadrovi uključuju materijal 1500 W s kompaktnim čistačem i zasebnu demonstraciju 1000 W s uklanjanjem crnog sloja. Svaka scena ima vlastiti opis: gledate konkretan proces, a odabir aktualnog modela možete temeljiti na njegovoj specifikaciji i probi svojeg predmeta.

Kontinuirani i pulsni laser: razlika je u načinu dovoda energije

Kontinuirani laser, odnosno CW, dovodi energiju neprekidno tijekom aktivne emisije. Glava raspoređuje zraku po površini, a operater je vodi uzastopnim pojasevima. Takvi se sustavi uspoređuju, među ostalim, za intenzivno čišćenje metalnih konstrukcija, većih predmeta i radioničkih elemenata. Visoka srednja snaga može olakšati intenzivno uklanjanje sloja, ali povećava važnost kontrole zagrijavanja podloge.

Pulsni laser dovodi energiju u kratkim impulsima. Kod MOPA izvora mogu se podešavati trajanje impulsa i frekvencija, što daje dodatne mogućnosti prilagodbe procesa. Visoka trenutačna snaga impulsa i srednja snaga različite su veličine. Zato pulsnih 200 W i kontinuiranih 1500 W nije moguće posložiti u jednostavan poredak „slabiji–jači“ bez određivanja materijala i cilja.

Kod osjetljive podloge trebate učinkovito uklanjanje sloja uz prihvatljiv utjecaj na materijal. Tu kontrola impulsa ponekad ima veću važnost od najvećeg broja vata. Kod velikog, masivnog čeličnog elementa naglasak se može pomaknuti prema tempu rada i organizaciji uzastopnih prolaza. I pulsni laser može pregrijati ili promijeniti površinu, ako postavke i vođenje glave ne odgovaraju zadatku.

Postavljanje frekvencije ili vremena emisije na ploči CW uređaja nije dovoljno da ga se poistovjeti s nanosekundnim MOPA izvorom. Pri usporedbi ponuda provjerite tip generatora, parametre impulsa, optiku i raspon regulacije. Polje skeniranja i način vođenja zrake također utječu na rezultat.

Pogledajte strukturu, ne samo promjenu boje

Drvo: otkrivanje godova, okvira i detalja

U prvom zapisu zraka se pomiče po vodoravnom elementu drvenog okvira. Lijevo se vidi svjetliji, otkriveni dio, a desno tamniji sloj. Drugi video prikazuje probu na ravnom drvenom panelu: tijekom prolaza nastaje svijetli pravokutnik. Ti kadrovi dobro pokazuju zašto se pulsni laser razmatra u restauratorskim radionicama i pri čišćenju drvenih elemenata.

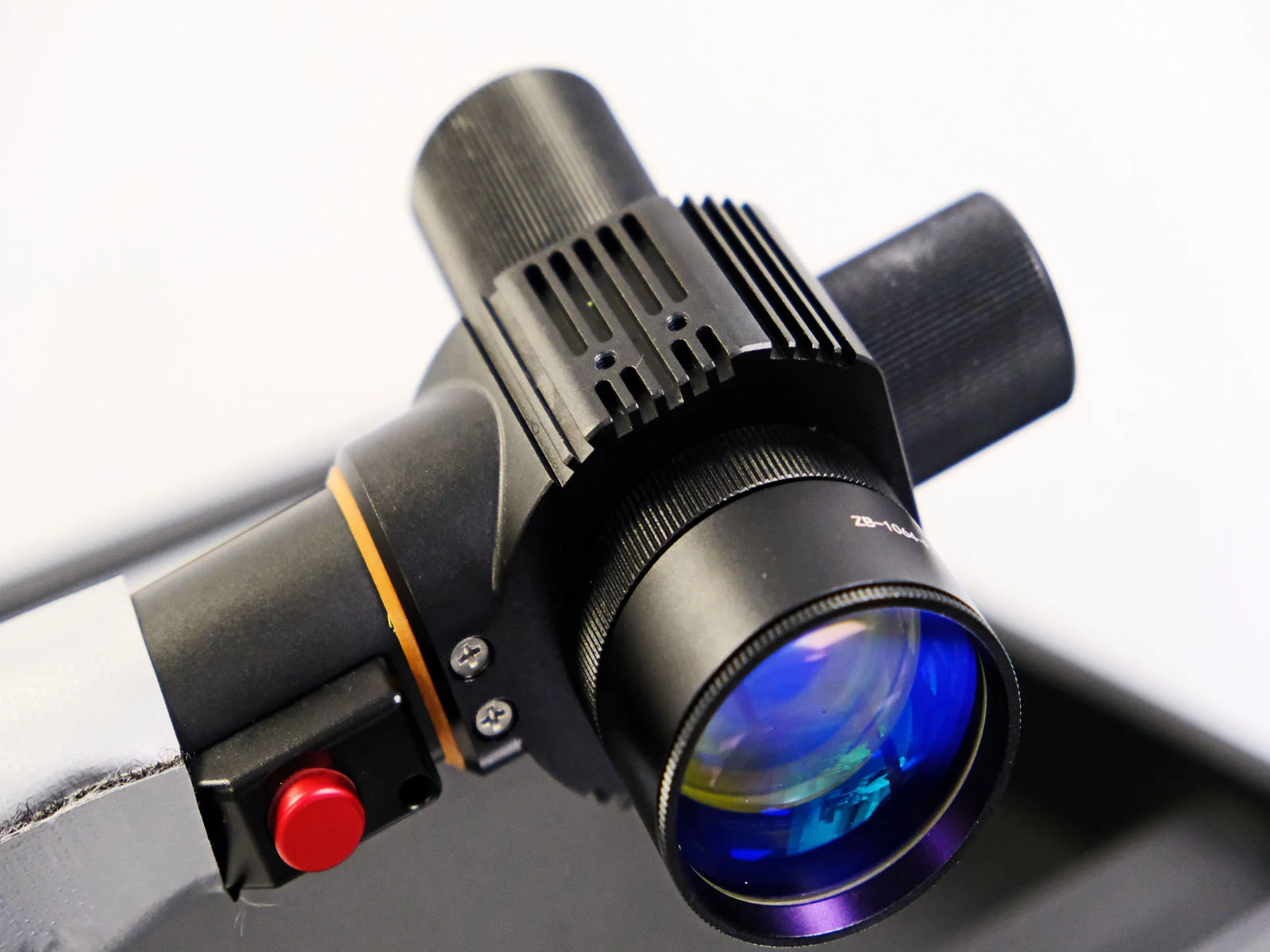

Što daje taj proces? Ručna glava omogućuje usmjeravanje rada na odabrano područje bez abrazivnog kontakta s površinom. Kod okvira, letvice ili profiliranog predmeta to omogućuje procjenu malih dijelova i kontrolu sljedećih prolaza. No laser ne pretvara automatski stari premaz u gotovu površinu za novu završnu obradu. Nakon probe treba procijeniti boju, teksturu, otkrivena vlakna i zahtjeve sljedeće operacije.

U demonstraciji okvira struktura drva jasno je vidljiva. Vrijedi je pogledati izbliza umjesto procjene samo prema tome što je površina posvijetlila. Različita tvrdoća godova, ranija oštećenja i stanje premaza mogu utjecati na ravnomjernost. Kod osjetljive skulpture, furniranog elementa ili predmeta nepoznate konstrukcije proba mora uzeti u obzir cijelu građu predmeta.

Raspon naših pulsnih modela obuhvaća pravilno pripremljeno, suho drvo bez smole te lakše nečistoće i lagane, tanke premaze. Ne pretpostavljamo jednak rezultat za svaku višeslojnu boju, lak ili bajc. Prije odabira uređaja pripremite probu sa stvarnim premazom — vrsta, vlažnost, prethodna završna obrada i broj slojeva trebaju odgovarati planiranim poslovima.

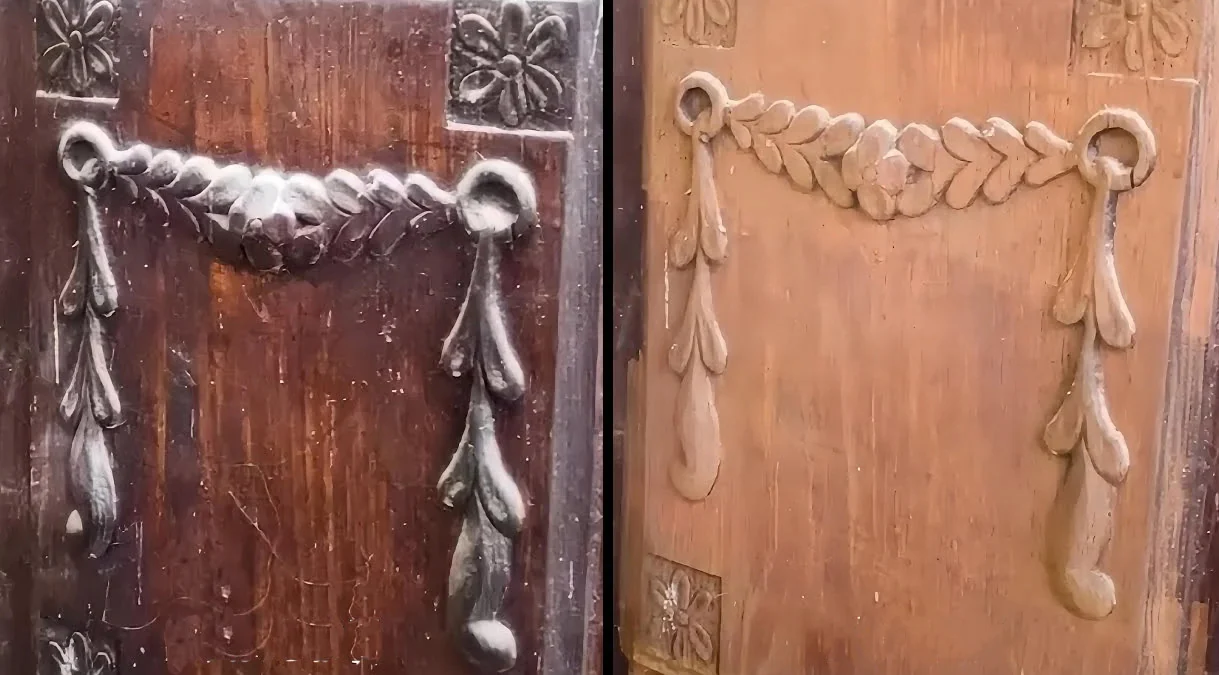

Izvorna usporedba vrata iz galerije ponude pokazuje primjer rezultata na ukrašenom elementu. Smatrajte je inspiracijom za primjenu, a oba videa mogućnošću promatranja tijeka rada na konkretnim probama. Vrijeme osvježavanja cijelih vrata obuhvaća i pripremu, pristup predmetu, kontrolu i daljnju završnu obradu.

Opeka: jasna granica između tamnog sloja i otkrivenog zida

Video sa zidom od opeke sadrži dva kadra iste vrste rada. Vidi se pojas skeniranja uz tamni sloj na opeci i postupno otkrivanje narančaste površine. Uz opeku mijenja se i izgled fuga. To je važan detalj: na zidu istodobno radite s materijalima različite strukture i očuvanosti.

Kod takvog zadatka procjenjujte ne samo boju nakon prolaza nego i rubove opeke, čvrstoću fuga, poroznost i ujednačenost cijelog dijela. Neravan zid traži održavanje pravilne udaljenosti od površine. Duboka fuga ili izbočina nisu u istoj ravnini kao lice opeke. Proba na jednom glatkom dijelu još ne opisuje rad na cijeloj fasadi.

Za posao na prirodnom kamenu pripremite probu njegove konkretne vrste i završne obrade. Mramor, granit i pješčenjak obrađeni su u sljedećem poglavlju.

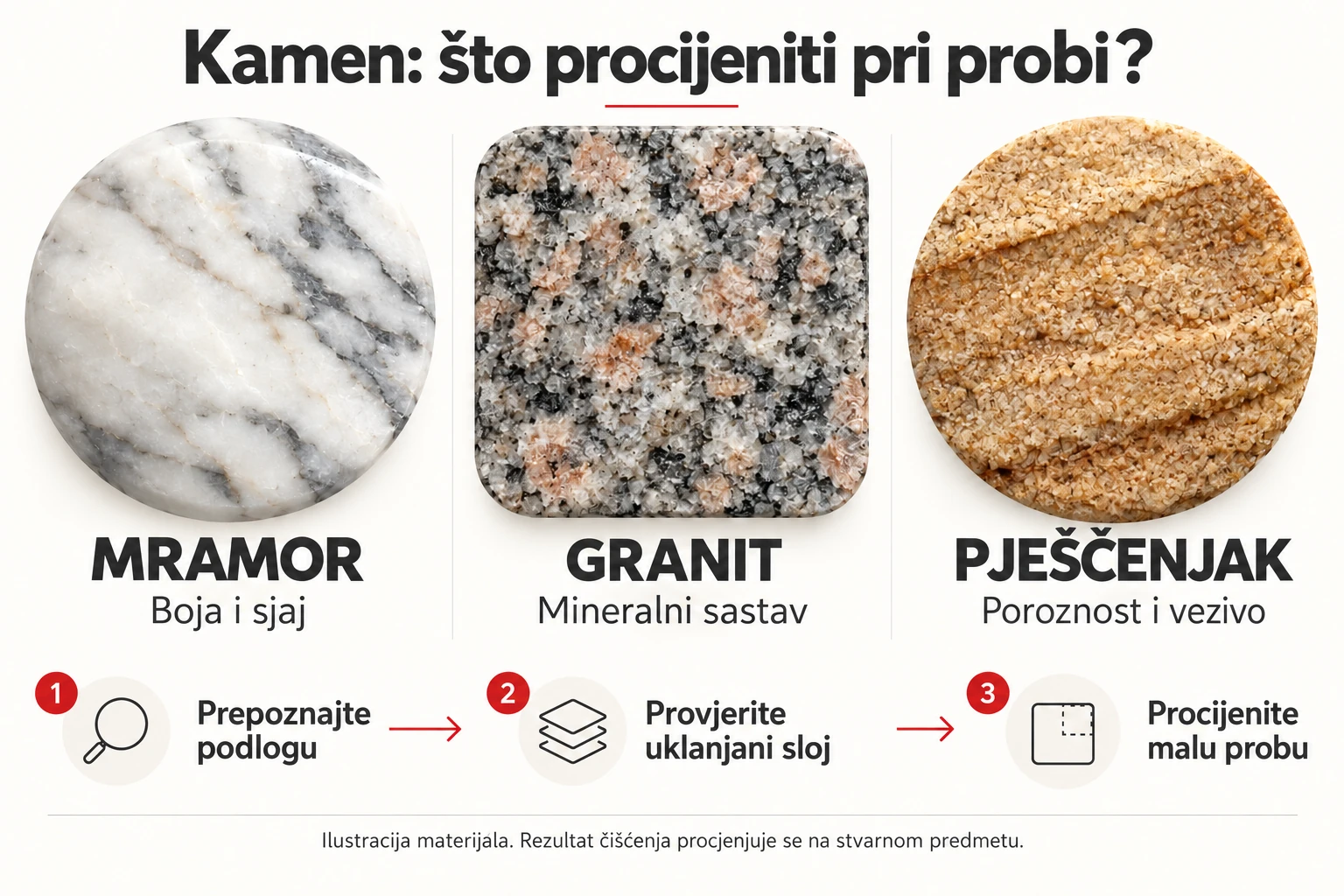

Kamen: mramor, granit i pješčenjak traže zasebnu probu

Povećajte grafiku ↗

Mramor

Procijenite boju, sjaj, teksturu i eventualne promjene površine.

Granit

Uzmite u obzir mineralni sastav i različito ponašanje sastojaka.

Pješčenjak

Provjerite poroznost, vezivo i otpornost gornjeg sloja.

Lasersko čišćenje kamena primjenjuje se kod odabranih naslaga i nečistoća, među ostalim u obnovi detalja i fasada. U rasponima primjene pulsnih CL-200, CL-300 i CL-500 navodimo mramor, granit i pješčenjak. Kod kamena radite s drukčijim vrstama podloge nego kod drva ili čelika i ne treba ih svoditi na jednu postavku „kamen“.

Mramor se procjenjuje, među ostalim, prema nijansi, sjaju i očuvanosti sitnih detalja. Granit je mješavina minerala koji mogu različito reagirati na zračenje. Kod pješčenjaka važni su poroznost, vezivo i stanje trošenja pod utjecajem vremena. Važan je i sloj koji se uklanja: tamna naslaga, boja u spreju, organska nečistoća i mrlja koja prodire duboko u strukturu nisu isti zadatak.

Istraživanja laserskog čišćenja građevinskog kamena pokazuju da reakcija podloge ovisi o sastavu i dozi energije; može uključivati promjenu boje. Zato sam izostanak ogrebotine ili odlamanja nije dovoljan za procjenu uspješnog čišćenja. Na obojenom ili poliranom kamenu usporedite i boju i završnu obradu nakon hlađenja, pri ravnomjernom osvjetljenju. Kod povijesnog objekta kriterij prihvata treba odrediti odgovorni konzervator.

Pri pripremi takve probe navedite i što treba sačuvati. Prirodna patina, povijesna polikromija ili tragovi obrade mogu biti dio vrijednosti predmeta. Cilj nije uvijek „što svjetlije“: ponekad treba ukloniti konkretan sloj uz očuvanje ostatka površine.

Hrđa, premazi i složeni dijelovi

Metal: hrđa je tek jedna primjena

Na metalu laserski čistač može obrađivati koroziju, okside, odabrane boje, premaze i nečistoće preostale nakon upotrebe ili proizvodnje. Prvo odredite što uklanjate i kakvo je stanje površine potrebno poslije. Drukčije se procjenjuje predmet za promatranje, a drukčije priprema za bojenje, lijepljenje ili tehničku kontrolu.

U prvom videu kontinuiranog lasera crni sloj nestaje s ravnog metalnog elementa i otkriva svjetlije područje. To je demonstracija uklanjanja premaza pa proširuje prikaz tehnologije izvan samog „nestajanja hrđe“. Kemijski sastav tog sloja ne utvrđujemo prema njegovoj boji. Vrstu boje i podloge treba odrediti prije probe stvarnog posla.

Drugi isječak prikazuje metalno kućište s rebrima i otvorima. Vidi se kako glava otkriva uzastopne dijelove stijenke. Takav predmet dobro objašnjava praktično ograničenje pristupa: zraka djeluje ondje gdje se glava može pravilno usmjeriti. Duboki kanal, zaklonjena površina ili stražnja strana rebra traže odgovarajući pristup i položaj. Razlika između ravne ploče i složenog odljevka utječe na cijeli radni ciklus.

Pulsna demonstracija metalne ploče potvrđuje da pulsni laser služi i za metal. Odabir se zato ne vodi podjelom „CW za metal, pulsni za drvo“. Obje tehnologije imaju primjene na metalima. Razlika se procjenjuje, među ostalim, prema potrebnom utjecaju na podlogu, kontroli procesa, obliku predmeta i tempu konkretnog zadatka.

Nakon uklanjanja korozije mogu ostati jamice — laser ne nadoknađuje materijal koji nedostaje. Očišćen dio ne vraća automatski svojstva novog elementa. Ako se treba vratiti u tehničku upotrebu, potrebna je procjena njegova stanja. Kod sljedećeg premaza provjerite zahtjeve za čistoću i pripremu površine te planirajte vrijeme između čišćenja i zaštite.

Uskladite tehnologiju s podlogom i ciljem

Usporedba u nastavku organizira smjer razgovora o odabiru. Konkretan uređaj biramo nakon provjere površine, sloja koji se uklanja i očekivanog rezultata.

Ako obrađujete različite materijale, pripremite skup reprezentativnih proba. Uspješna proba na čeliku ne zamjenjuje probu drva, a demonstracija na opeci ne zamjenjuje procjenu obojenog kamena.

Što se mijenja između modela iz ponude

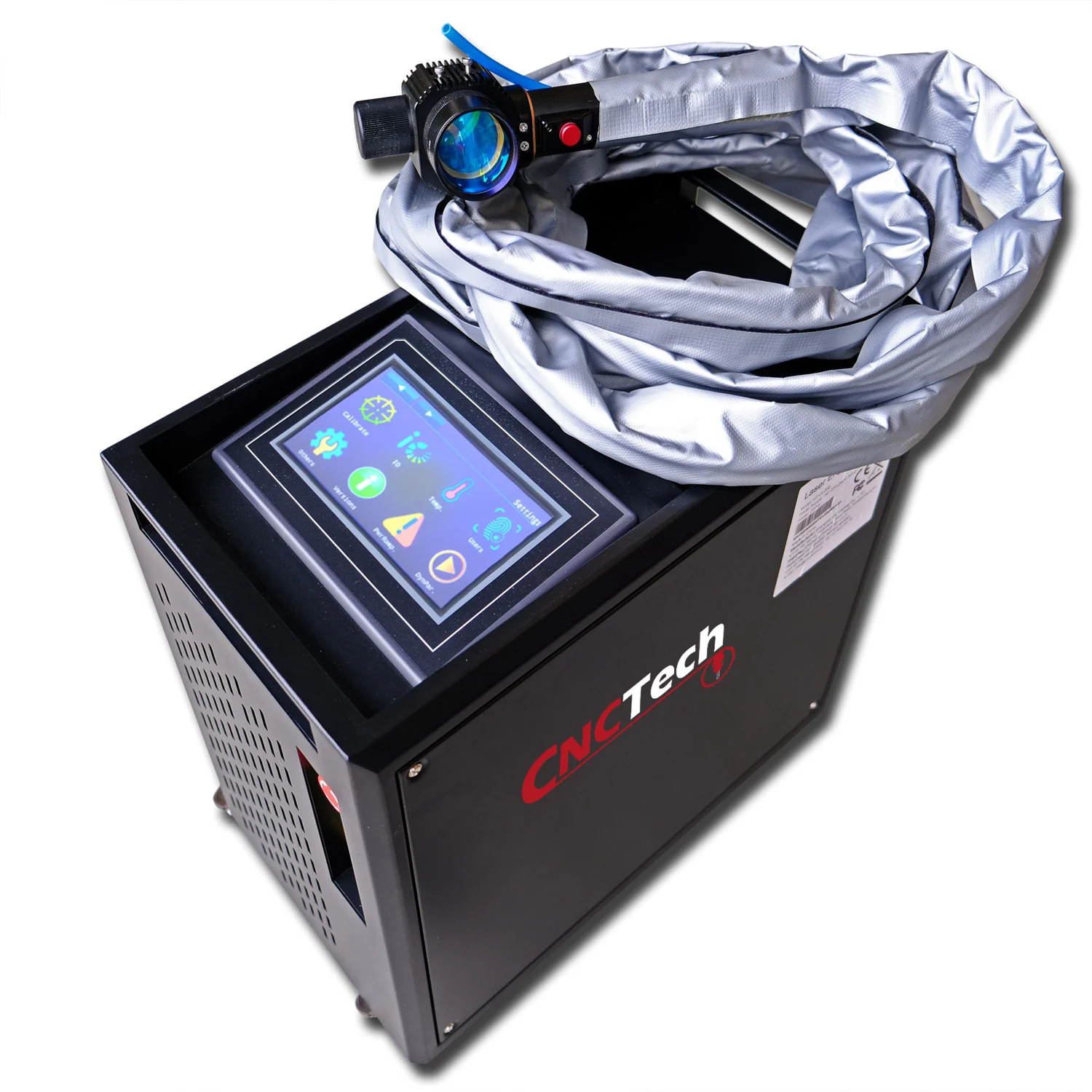

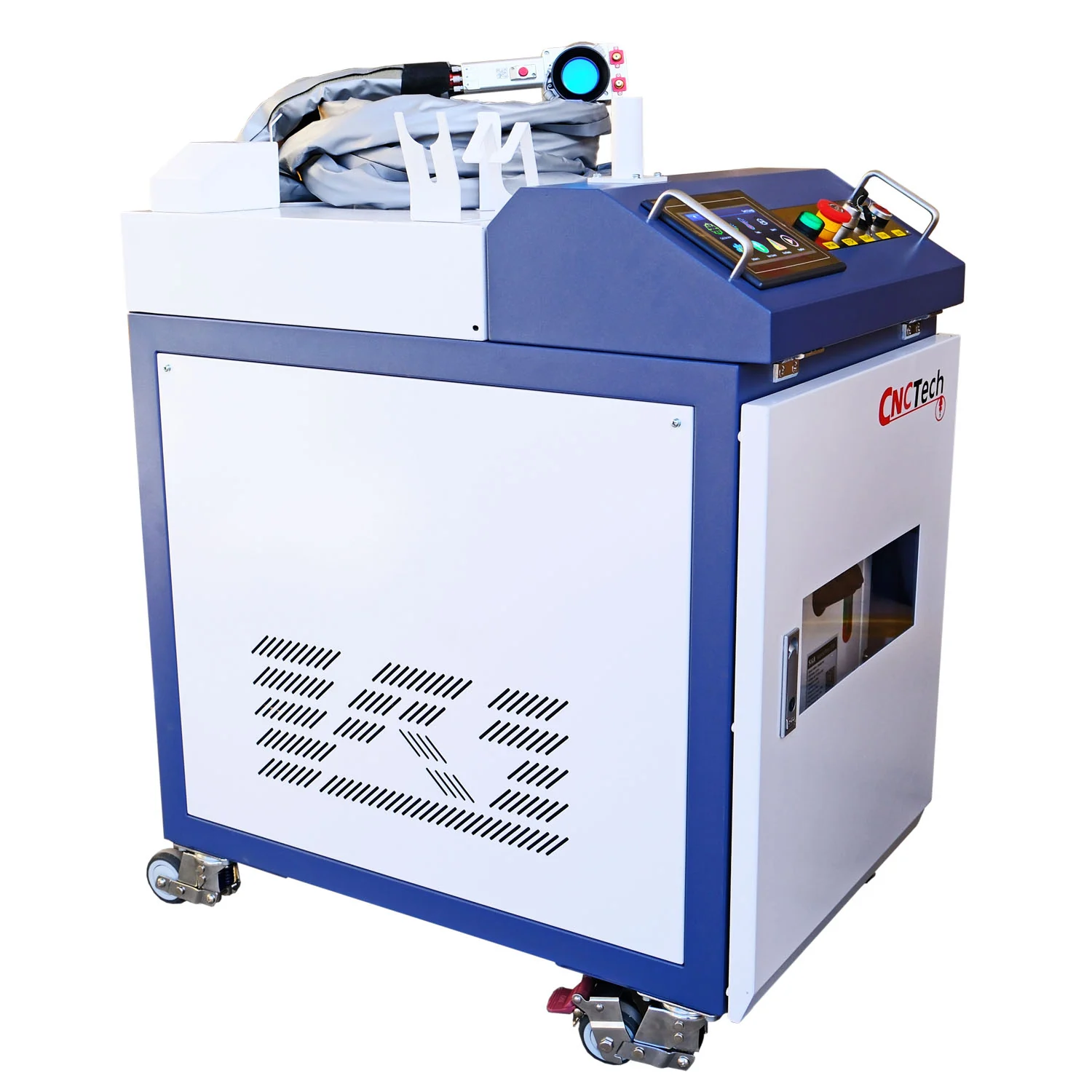

Vrsta izvora početak je usporedbe. U pulsnom CL-200 i CL-300 koristi se zračno hlađenje, a CL-500 ima vodeni sustav u kućištu. Razlikuju se i polje skeniranja te najveća energija impulsa navedena u specifikaciji. Ta svojstva važna su pri planiranju rada, mobilnosti i odabiru procesa.

Polje skeniranja nije polje CNC stola. Ručna glava pomiče se iznad sljedećih područja. Veća širina može pomoći pokriti veći dio, ali energija raspoređena po površini i vrijeme djelovanja i dalje moraju odgovarati zadatku. Uži pojas može biti praktičniji kod letvice ili lokalnog popravka premaza.

Kod kontinuiranog čistača dodatno provjerite raspon širine skeniranja, glavu, vrstu hlađenja, napajanje i vođenje voda. Model namijenjen čišćenju i višenamjenski uređaj za čišćenje, zavarivanje i rezanje imaju različit skup primjena i opreme. Odabir funkcije u izborniku ne zamjenjuje pripremu odgovarajuće glave i radnog mjesta.

A kako izgleda referentna točka na strani CW-a?

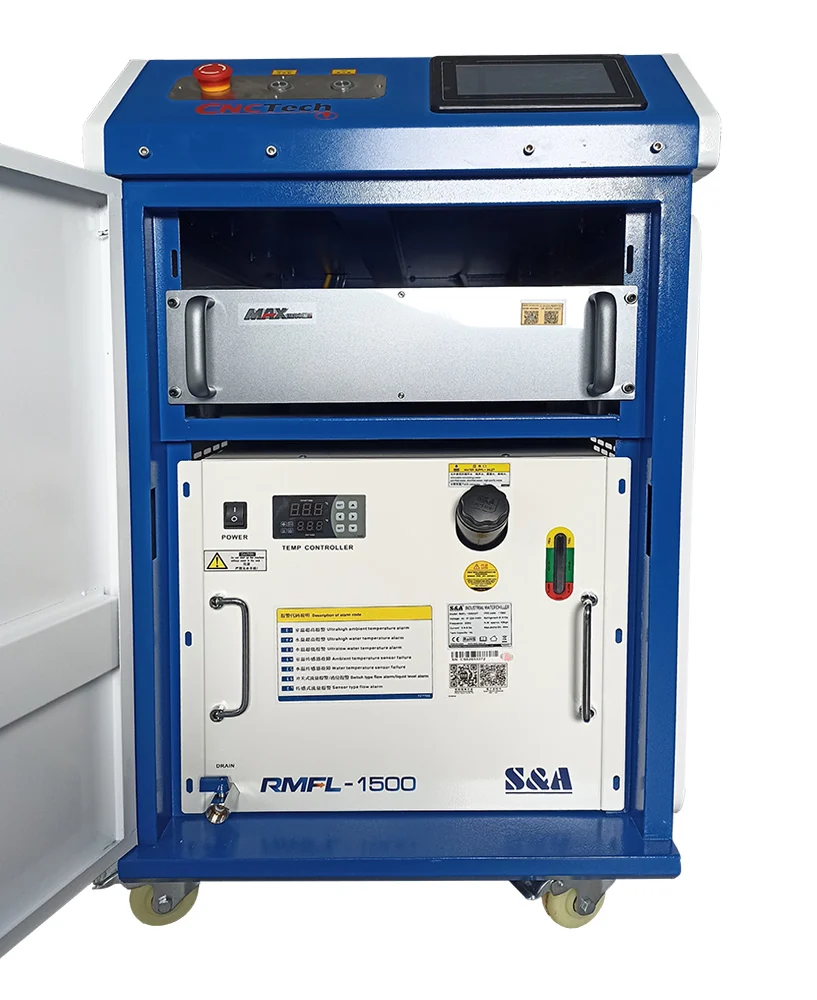

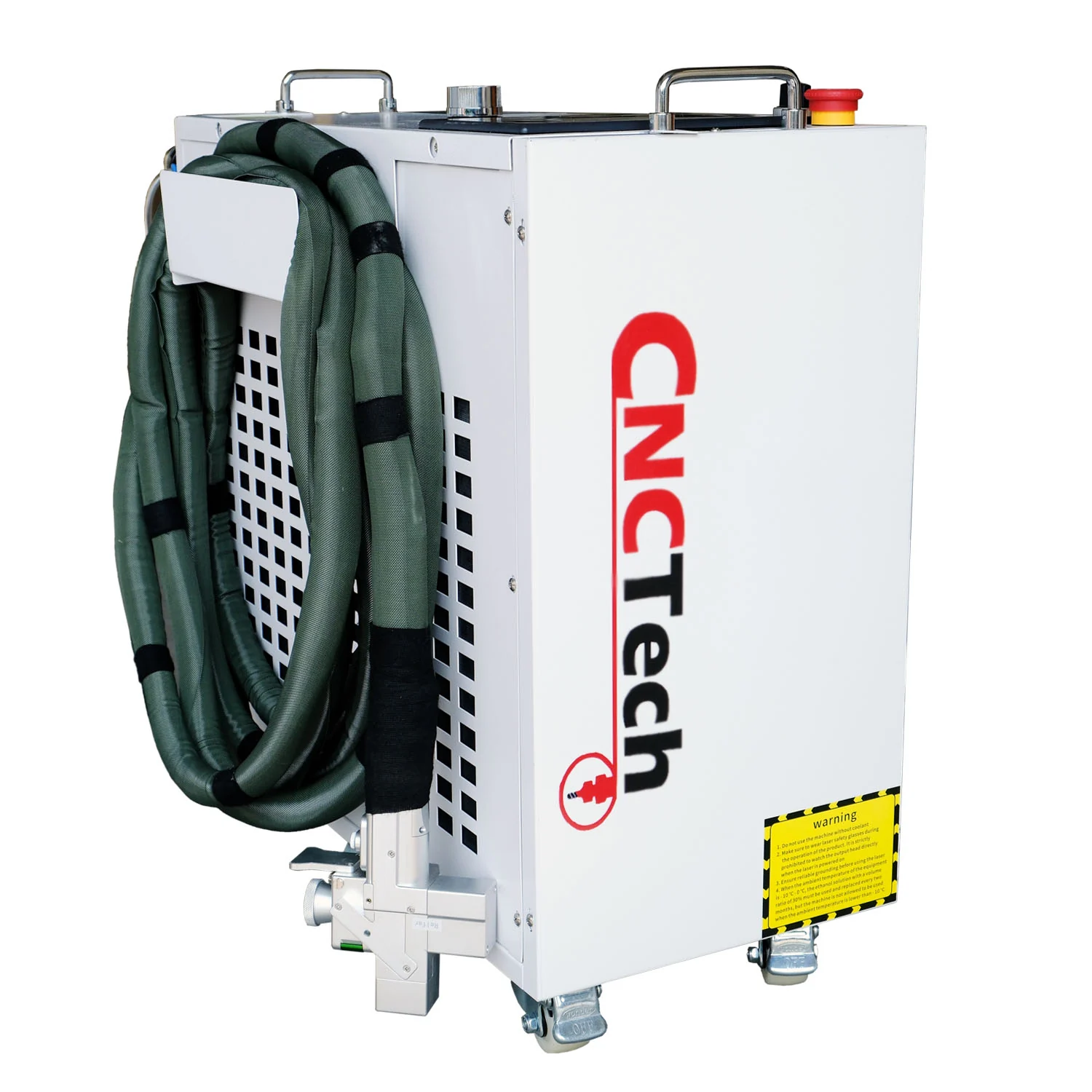

Naša ponuda ZX1500-LW-M2 navodi kontinuirani izvor 1500 W, polje 300 × 300 mm i vodeno hlađenje. To je drukčija konstrukcija od pulsnih CL-200/300/500. Usporedba se odnosi na arhitekturu i opremu; nije mjerenje vremena čišćenja istog predmeta.

Zašto jednaki vati mogu dati drukčiji rezultat

Na površinu djeluje cijeli skup parametara. Kod pulsnog izvora važni su srednja snaga, energija i trajanje impulsa te frekvencija. U objema tehnologijama dodaju se skeniranje, veličina područja, fokusiranje, broj prolaza i pokret ruke operatera. Promjena jednog od njih može poboljšati uklanjanje sloja ili nepovoljno promijeniti podlogu.

• Snaga i energija: određuju dovod energije, ali sami ne opisuju njezin raspored na predmetu.
• Trajanje impulsa i frekvencija: kod MOPA izvora utječu na način djelovanja uzastopnih impulsa.
• Širina i uzorak skeniranja: mijenjaju područje na kojem se raspoređuje rad zrake.
• Udaljenost od površine: treba odgovarati korištenoj optici; kod neravnog predmeta treba je kontrolirati.
• Vođenje i prolazi: zadržavanje glave na jednom mjestu djeluje drukčije od ravnomjernog vođenja uzastopnih pojaseva.

Video je dobar način promatranja procesa, ali nije gotova receptura za kopiranje. U zapisu možda ne znate vrstu premaza, podloge ili sve postavke. Najkorisnija je usporedba više kontroliranih proba na vašem materijalu uz zapis i parametara i načina vođenja glave.

Proba prije kupnje: procijenite cijeli predmet i cijeli ciklus

Dobra demonstracija za odabir počinje pripremom reprezentativnog predmeta. Ako vaši poslovi obuhvaćaju različite premaze ili serije materijala, pripremite više od jedne probe. Kod kamena uzmite stvarnu završnu obradu, kod drva vrstu i stanje premaza, a kod metala leguru, debljinu i koroziju.

1. Odredite cilj. Što točno treba nestati i što se mora sačuvati? Zapišite potreban izgled i daljnju namjenu.
2. Pregledajte početno stanje. Fotografirajte pri stalnom osvjetljenju i označite mjesta s drukčijim stanjem površine.
3. Usporedite mala polja. Mijenjajte parametre kontrolirano, prema pripremljenom postupku uređaja.
4. Procijenite nakon rada. Provjerite ravnomjernost, boju, teksturu, toplinski utjecaj i eventualne ostatke. Sam svjetliji trag nije cjelovit kriterij.
5. Izmjerite cijeli ciklus. Uključite pričvršćenje ili pristup, prolaze, okretanje predmeta, kontrolu i prikupljanje ostataka.
6. Zapišite uvjete. Model, optika, postavke, materijal, premaz i način vođenja pomažu ponoviti uspješan proces.

Za razgovor s CNCworld pošaljite fotografije, dimenzije, opis materijala i sloja koji se uklanja te približan broj poslova. Ako površina treba ponovno ući u određeni tehnički ili konzervatorski postupak, navedite i kriterije prihvata. Tako se rješenja mogu usporediti prema stvarnom radu.

Radno mjesto: slobodno kretanje glave, odsis i kontrola okoline

Ručni čistač radi na konkretnom mjestu: uz stol, okvir, veliku konstrukciju ili okomitu površinu. Planirajte položaj uređaja, put voda, prostor za kretanje operatera i pristup svim stranama predmeta. Provjerite zahtjeve napajanja i hlađenja točnog modela. U zračno hlađenom stroju potrebna je ventilacija kućišta; vodeni sustav traži i održavanje tekućine i kontrolu hlađenja.

Uklonjeni sloj ne nestaje bez traga. Nastaju produkti obrade koji traže pravilno odvođenje, a njihova svojstva ovise i o sastavu boje ili nečistoće. Odabran odsis, određena zona, zaštitne oplate i zaštita prikladna laseru dio su pripreme procesa. To vrijedi i za demonstracije na drvu i zidu. Prije rada treba utvrditi postupke uređaja i način ograničavanja pristupa zoni emisije.

Cjelokupno radno mjesto procjenjujte zajedno sa strojem. Tada razlika između kompaktnog pulsnog modela, većeg vodeno hlađenog čistača i višenamjenskog sustava postaje praktična: znate kako će uređaj stići na mjesto rada i kako će se izvoditi niz poslova.

Izvori i dokumentacija

• CNCworld CL-200: primjene, JPT izvor i oprema
• CNCworld CL-300: primjene i izvorni primjeri iz galerije
• CNCworld CL-500: pulsni izvor i vodeno hlađenje
• CNCworld kontinuirani čistač FIBER 1500 W M2
• CNCworld kontinuirani čistač FIBER 1500 W: oprema i videomaterijal
• JPT: MOPA arhitektura i neovisna regulacija impulsa
• IPG Photonics: razlika između CW i pulsnog čišćenja
• cleanLASER: upotreba kratkih impulsa pri obnovi kamena i drva
• Esbert i suradnici: granice čišćenja kamena i promjene boje
• Ortiz i suradnici: čišćenje naslaga i grafita na mramoru

Konzervatorska istraživanja navedena u izvorima obuhvaćaju različite konfiguracije lasera, među ostalim Nd:YAG i UV. Objašnjavaju ponašanje podloga; nisu mjerenje radnih parametara čistača CL. Raspon primjena prodavanih modela navodimo prema njihovim ponudama.
