Održavanje CO₂ plotera: pogledajte što provjeravati i otkud slabije rezanje
Ista datoteka i materijal, a rezultat je odjednom slabiji? Prije nego što cijev smatrate istrošenom, pregledajte optičku putanju, stol, upuhivanje i hlađenje. Na fotografijama ćemo pokazati gdje gledati, a zatim prijeći od kratke provjere radnog mjesta do prepoznavanja simptoma koji traže servis.
Ista datoteka i materijal, a rezultat je odjednom slabiji? Prije nego što cijev smatrate istrošenom, pregledajte optičku putanju, stol, upuhivanje i hlađenje. Na fotografijama ćemo pokazati gdje gledati, a zatim prijeći od kratke provjere radnog mjesta do prepoznavanja simptoma koji traže servis.
Najvažnije u ovom vodiču
- Čistoća i ispravan fokus utječu na energiju koja dopire do materijala.
- Upuhivanje, odsis i stol čine zajednički radni sustav, a ne neovisne dodatke.
- Nakon održavanja izradite mali referentni projekt i zapišite uvjete.
Karta kontrolnih točaka
Počnite od mjesta na kojem nastaje rezultat
Provjeravajte čistoću dostupnih elemenata prema uputama. Fotografija ne otkriva leću unutar kućišta.
Crno crijevo dovodi zrak u glavu. Provjerite njegovu prohodnost i spojeve.
Zaseban prednji element služi za određivanje visine u ovoj konstrukciji. Nije mlaznica za upuhivanje.
Uklonite odreske i nakupljene ostatke nakon završetka rada, prema uputama.

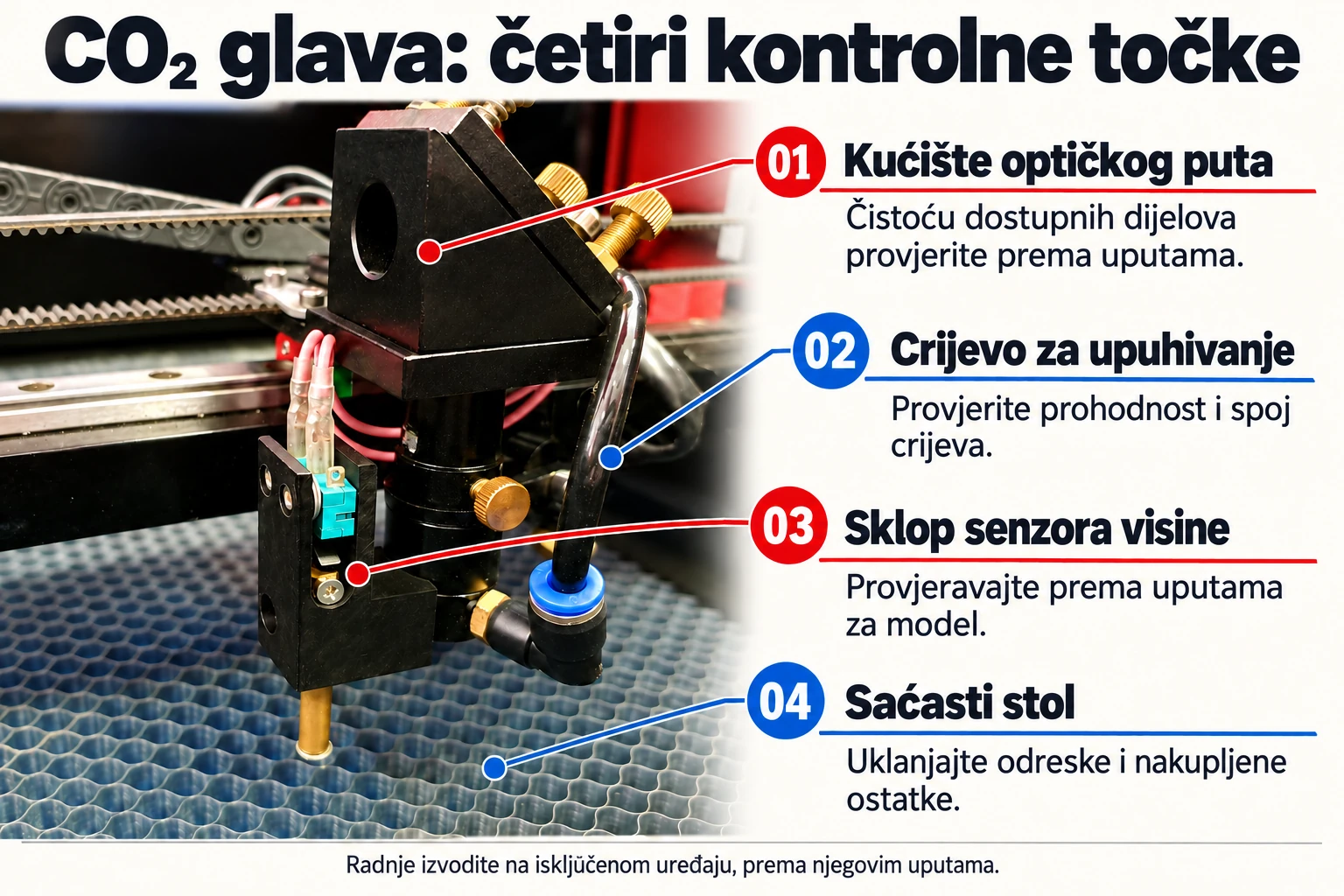

Na fotografiji ćete prepoznati kućište optičkog puta, crno crijevo za upuhivanje te zaseban prednji sklop senzora visine. Leća je unutar kućišta i nije vidljiva u ovom kadru. Zlatni prednji zatik pripada senzoru — način njegove provjere određuju upute modela.
Pogledajte fotografiju s objašnjenjima i pronađite te elemente na svojem modelu. Provjerite stanje dostupnih spojeva, prisutnost naslaga i ometa li kretanje glave vod ili ostatak materijala. Preglede i korisničke radnje izvodite nakon isključivanja i osiguranja uređaja prema njegovim uputama.
Zaprljana optika može apsorbirati više energije i jače se zagrijavati. Kada kvaliteta obrade pada, utvrdite uzrok na usporedivoj probi. Povećavanje snage bez dijagnostike može povećati naslage ili pogoršati rub.

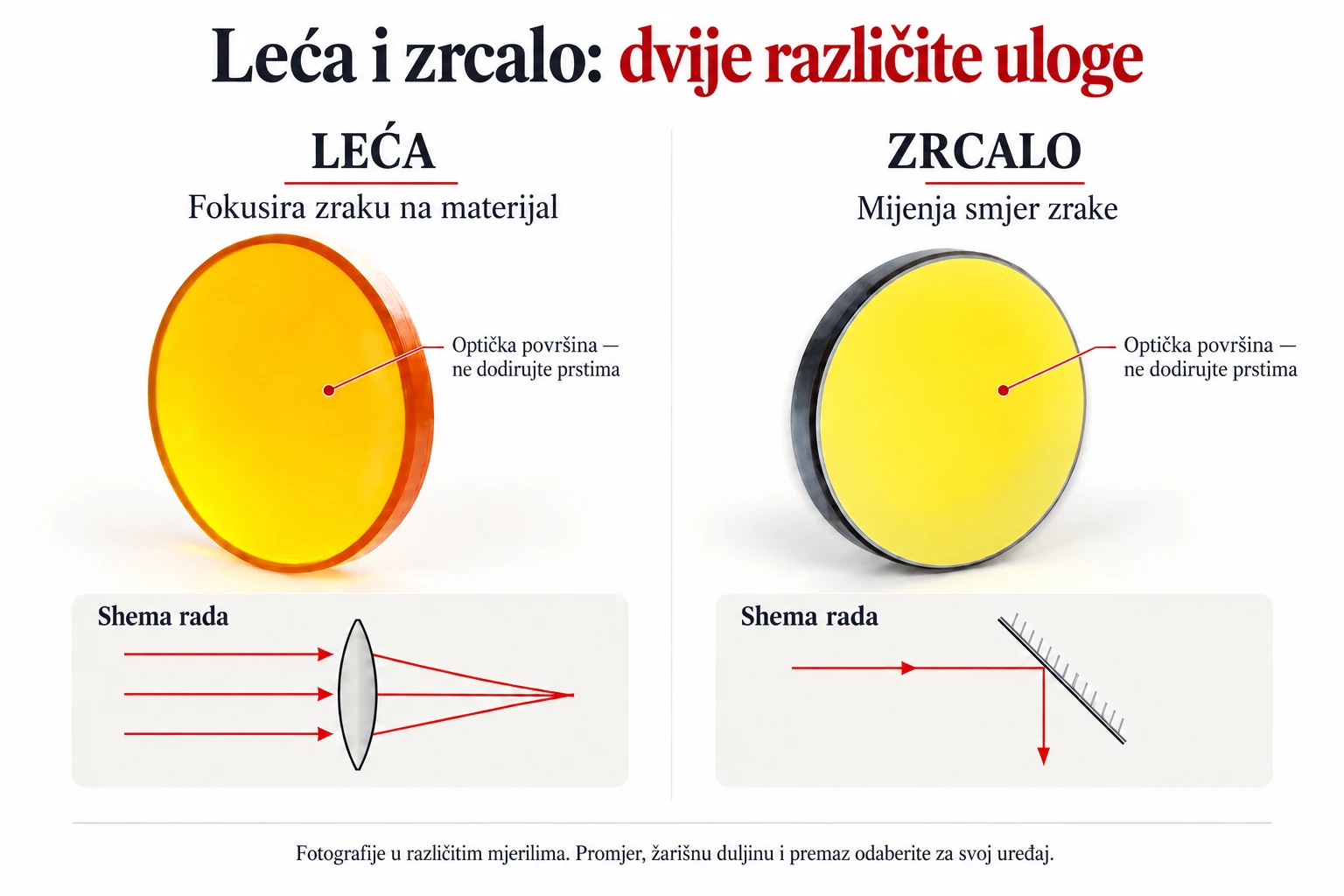

Leća i zrcalo imaju različite zadatke
Leća fokusira zraku u radnom području. Zrcala mijenjaju njezin smjer na putu od cijevi do glave. Zato naslage na različitim mjestima putanje mogu utjecati na isti gotov predmet. Ne mora se vidjeti pukotina da bi nečistoća zahtijevala pozornost.
Pregledajte površine pri dobrom svjetlu na način predviđen za konkretni nosač. Naslage mogu stvoriti matirani sloj ili mrlju; ogrebotina, promjena boje i oštećenje premaza drugi su problem od slobodne prašine. Ako nakon pravilnog postupka nečistoća ostaje ili stanje elementa izaziva sumnju, nemojte ga pokušavati strugati.
Pri kupnji dijelova nisu dovoljni slična boja i okrugao oblik. Odaberite promjer, žarišnu duljinu, materijal i premaz te kompatibilnost s nosačem i izvorom. Zrcalo i leća nisu zamjenjivi elementi čak i kada fotografije izgledaju slično.
Zraka prolazi kroz optiku i fokusira se u radnom području.
Usmjerava zraku prema sljedećem elementu optičke putanje.
Zašto male naslage mogu promijeniti rezultat cijelog posla
Pogledajte pojednostavljenu putanju: zračenje prolazi od izvora preko uzastopnih usmjeravajućih elemenata do leće. Slabiji rezultat na materijalu zato ne znači automatski da izvor proizvodi premalo energije. Uzrok može biti njezin put, postavka fokusa ili uvjeti u komori.
Kod neujednačenog rezultata na različitim dijelovima stola možda treba provjeriti geometriju, putanju zrake ili mehaniku. To je drukčija situacija od jednakih naslaga na cijelom projektu. Zapis mjesta problema i fotografija probe pomažu razlikovati te slučajeve.
Shema objašnjava načelo. Nije postupak podešavanja zrcala: podešavanje putanje traži metodu i zaštite prikladne stroju. Ne izvodite nasumične probe otvorenom zrakom na temelju jednog crteža.
Od cijevi do točke obrade
U mnogim klasičnim ploterima putanja obuhvaća usmjeravajuća zrcala i leću u glavi. Pomicanje osi mijenja položaj radne točke; konstrukcijski detalji ovise o modelu.
Kako pripremiti čišćenje da ne dodate novu ogrebotinu
- Potvrdite ispravno stanje stroja. Isključivanje, osiguranje i pristup optici moraju odgovarati uputama.
- Pripremite čisto radno mjesto. Element ne smije pasti na tvrd stol; alate, materijale i rukavice odaberite prema postupku proizvođača.
- Utvrdite vrstu nečistoće. Slobodna prašina i naslage traže drukčiji postupak nego pukotina, trag paljenja ili oštećenje premaza.
- Koristite odobrene materijale. Sredstvo i materijal za brisanje moraju biti namijenjeni konkretnoj optici. Kućno sredstvo za staklo, papirnati ručnik ili sredstvo za kamin nisu zamjena.
- Ne ribajte površinu. Način uklanjanja prašine i naslaga, rastavljanja i ponovnog postavljanja proizlazi iz dokumentacije konkretnog elementa.
- Procijenite i pravilno postavite. Provjerite stanje, orijentaciju i pričvršćenje prije radne probe. Ako niste sigurni, predajte element servisu na procjenu.
Ne usmjeravajte nasumičan komprimirani zrak s uljem na optiku. Zahtjevi za čistoću zraka i metode uklanjanja prašine dio su postupka, kao i odabir tekućine. Već upotrijebljen zaprljani materijal za brisanje može ponovno prenijeti naslage na površinu.
Stol, upuhivanje i odsis rade zajedno
Stol podupire materijal i ostavlja prostor ispod reza. Nakupljeni odresci, naslage i otpad mogu otežavati rad, prljati donju stranu predmeta i povećati rizik paljenja. Nakon zadatka uklonite ostatke metodom prikladnom za stol i komoru umjesto da ih gomilate do većeg čišćenja.
Upuhivanje uz glavu djeluje u području obrade. Provjeravajte dostupne vodove i spojeve: pregib, odspajanje ili nečistoća mogu ograničiti protok. Ne probijajte mlaznicu nasumičnim alatom niti mijenjajte položaj elemenata odoka. Sam rad pumpe ne potvrđuje ispravan mlaz na mjestu rezanja.
Odsis uklanja dim iz komore. Pregledajte trasu voda, nepropusnost spojeva i mjesta nakupljanja nečistoće. Ako koristite pročistač, uključite provjeru i zamjenu filtara prema njegovim uputama. Ventilator, filtar i vod čine jednu putanju — slab element ograničava rad cjeline.
Stvarna radnja održavanja: ciklonski modul AP2
Primjer xTool SafetyPro AP2 pokazuje zašto održavanje ovisi o konstrukciji pročistača. Izvorni video proizvođača prikazuje vađenje ciklonskog modula i ispiranje njegovih zaprljanih elemenata. Zasebna animacija objašnjava ulogu odvajanja čestica prije sljedećih stupnjeva filtracije.
Pranje se odnosi na prikazani ciklonski modul, a ne na bilo koju filtarsku kasetu. Ne prenosite tu radnju na HEPA filtre ni ugljene uloške ako to njihove upute ne dopuštaju. Način čišćenja, sušenja i ponovne montaže mora odgovarati dokumentaciji AP2.
Pri odabiru pročistača provjerite kompatibilnost s uređajem, potreban protok, priključak i način održavanja uložaka. Demonstracija AP2 objašnjava konkretnu konstrukciju; nije univerzalan postupak za svaki odsisni sustav.
Proizvođač AP2 obično preporučuje provjeru i čišćenje ciklona svakih 3–6 mjeseci ili ovisno o stanju vidljivom kroz prozorčiće. Prije vađenja odspojite kabel napajanja. Upute opisuju čišćenje modula i ponovnu montažu nakon sušenja diskova, uz ispravno postavljanje izreza i poklopca.
AP2: vađenje i pranje ciklonskog modula
Izvorni video xTool prikazuje vađenje ciklonskog modula i ispiranje njegovih zaprljanih diskova.
Povezana ponuda → · Otvorite videoAP2: animacija ciklonskog odvajanja
Animacija proizvođača koja prikazuje kretanje zraka i odvajanje većih čestica.
Povezana ponuda → · Otvorite videoRaspored koji ima smisla u svakodnevnom radu radionice
Dobar raspored počinje uputama stroja, a zatim uzima u obzir intenzitet i vrstu rada. Graviranje materijala koji stvaraju mnogo prašine može tražiti češću provjeru nego kratak projekt na čistoj podlozi. Zato tablica organizira trenutke provjere, a ne nameće univerzalne razmake zamjene dijelova.
| Kada | Što provjeriti | Koji rezultat treba dati provjera |
|---|---|---|
| Prije rada | Komora, stol, vidljiva optika, vodovi, hlađenje, odsis i upuhivanje | Spremno radno mjesto bez prepreka, curenja i prijavljenih kvarova |
| Nakon zadatka koji stvara mnogo naslaga | Odresci, prašina, dostupne površine i simptomi slabijeg protoka | Bez nakupljene nečistoće koja bi se prenijela na sljedeći posao |
| Nakon završetka dana | Red u komori, zapis simptoma i radnji, stanje potrošnog materijala | Mogućnost početka sljedećeg rada iz poznatog stanja |
| Periodično prema dokumentaciji | Filtri, izmjenjivači, krug tekućine, mehanika i ostale servisne točke | Održavanje ispravnih parametara instalacije i planiranje zamjena |
| Nakon zamjene dijelova ili servisnog podešavanja | Referentna proba, položaj i ponovljivost rezultata | Potvrda ispravnog rada prije stvarne serije |
Koristan je jednostavan obrazac: datum, provedene radnje, uočen simptom i rezultat probe. Takav zapis daje kontinuitet — sljedeća osoba vidi što je doista učinjeno.
Mehanika i hlađenje: četiri česte pojednostavljene pretpostavke
„Jače ću zategnuti remen.“ Pretjerana napetost nije metoda uklanjanja svake pogreške položaja. Provjeravaju se konstrukcija i postupak konkretnog pogona. Pregled voda ili nečistoće ne traži odmah promjenu geometrije stroja.
„Više maziva će pomoći.“ Podmazivanje ima određene točke, sredstvo i količinu. Višak na prašnjavom mjestu može skupljati nečistoću. Ne podmazujte remenje, optiku ili nasumične površine zato što vidite pomičan element.
„Voda je hladna, dakle hlađenje radi.“ Potreban je i ispravan protok kroz cijev. Provjerite razinu, krug, stanje vodova, temperaturu i alarme. Način zamjene medija i čišćenja hladnjaka mora odgovarati konkretnom sustavu.
„Cijev ima određen broj sati, pa je treba zamijeniti.“ Sam broj sati ne zamjenjuje dijagnostiku. Opterećenje, toplinski uvjeti, optika i ostatak instalacije utječu na opaženi rezultat. Simptom treba utvrditi prije kupnje dijelova.
Slabije reže? Mijenjajte jednu stvar odjednom
| Simptom | Prvo usporedite | Sljedeća provjera |
|---|---|---|
| Cijeli je projekt slabiji nego obično | Materijal, datoteka, postavke i fokus | Stanje optike, upuhivanja i hlađenja |
| Jedan dio stola daje drukčiji rezultat | Ravnost ploče i mjesto pojave | Geometrija, optička putanja i mehanika — servis prema potrebi |
| Više naslaga na površini ili donjoj strani | Vrsta materijala i stanje stola | Odsis, upuhivanje i nakupljeni ostaci |
| Obris ili natpis je pomaknut | Datoteka, pričvršćenje i pomicanje predmeta | Prepreke kretanju, pogoni i konfiguracija upravljanja |
| Problem se javlja nakon duljeg rada | Temperaturu i trenutak pojave | Krug i rashladni učin u stvarnim uvjetima |
Nakon svake opravdane promjene vratite se na istu malu referentnu probu. Istodobna promjena materijala, snage, brzine, fokusa i dijelova onemogućuje utvrđivanje što je pomoglo. Uz probu zapišite seriju materijala i parametre — inače uspoređujete dva različita zadatka.
Za primjenu u radionici
Prije sljedeće serije provjerite
Što pripremiti kada trebate pomoć servisa
Pošaljite točan model uređaja, opis simptoma, trenutak njegove pojave i fotografiju predmeta. Dodajte podatke o materijalu, parametrima, posljednjim radnjama održavanja, poruci alarma i eventualnoj zamjeni dijelova. Fotografija natpisne pločice i glave pomaže prepoznati konfiguraciju koju imate.
Dobro opisana prijava može izgledati ovako: „Na istoj seriji šperploče donji desni kut stola ne prorezuje obris, a ostala mjesta rade ispravno. Parametri i fokus su uspoređeni, prilažem kartu proba i fotografije“. To je korisnije od same informacije „laser slabo reže“.
Podešavanje putanje zrake, popravci visokog napona, oštećenja dijelova izvora i zahvati na zaštitama traže odgovarajuću osposobljenost. U tom slučaju vlastite pokušaje završite prikupljanjem podataka potrebnih za dijagnostiku.
Razjasnite prije odabira
Pitanja i odgovori
Mogu li leću čistiti običnim sredstvom za staklo?
Koristite samo sredstvo i materijal za brisanje odobrene za svoju optiku. Kućno sredstvo, papirnati ručnik ili agresivni deterdžent mogu ostaviti naslage ili oštetiti premaz.
Znači li slabije rezanje uvijek istrošenu cijev?
Ne. Usporedite materijal, postavke i fokus, zatim stanje optike, upuhivanja, odsisa i hlađenja. Tek dijagnostika omogućuje utvrđivanje treba li izvor zamijeniti.
Koliko često provjeravati optiku?
Uzmite u obzir raspored proizvođača i naslage nastale pri vašim zadacima. Kratki redoviti pregledi dio su rutine; razdoblja čišćenja i zamjene ovise o stanju i konstrukciji.
Je li senzor visine isto što i mlaznica za upuhivanje?
Ne. U prikazanoj glavi zaseban prednji sklop služi kontroli visine. Optička putanja i dovod zraka odvojeni su elementi; prepoznajte ih prema vlastitoj konstrukciji.
Može li se koristiti leća jednakog promjera, ali druge žarišne duljine?
Takva promjena može tražiti drukčiju geometriju postavljanja i nije automatski kompatibilna. Uskladite promjer, žarišnu duljinu, premaz i pričvršćenje s modelom i planiranom primjenom.
Što učiniti nakon zamjene dijelova ili održavanja?
Potvrdite ispravno postavljanje i stanje instalacije, zatim izradite malu kontrolnu probu prema postupku uređaja. Prihvatite rezultat prije pokretanja vrijedne serije.
Povezano s opisanim zadacima
Pogledajte rješenja iz vodiča

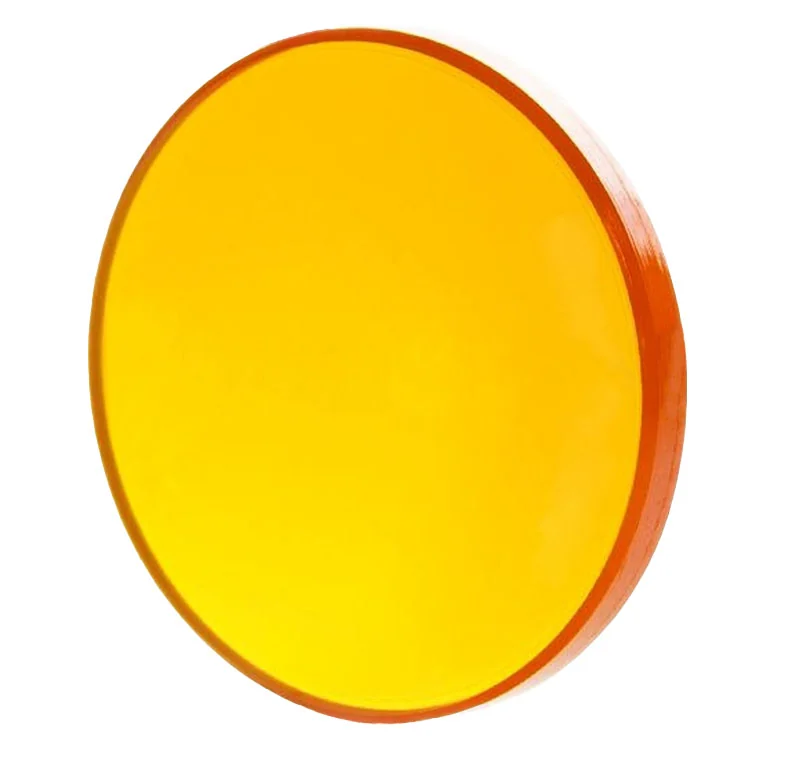

Fokusne leće za CO₂
Odaberite promjer, žarišnu duljinu i kompatibilnost nosača; fotografija je primjer elementa.

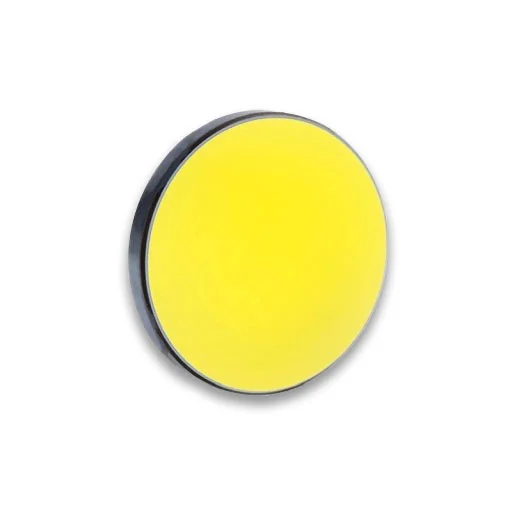

Pogledajte ponudu →Usmjeravajuća zrcala za CO₂
Provjerite dimenziju, vrstu premaza i zahtjeve optičke putanje.

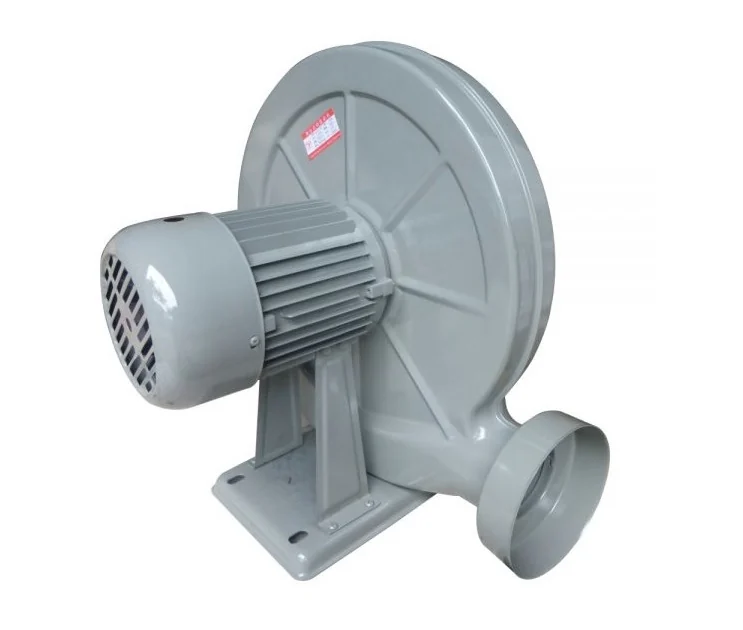

Pogledajte ponudu →Odsisni ventilator 550 W
