Hlađenje CO₂ lasera: vodeni krug, CW-3000 i rashladni agregat u praksi
Pumpa pokreće vodu, CW-3000 predaje toplinu zraku, a chiller s agregatom aktivno je odvodi. Ta tri rješenja rade različite stvari. Na shemi i fotografijama pogledajte kako krug radi, gdje provjeravati njegovo stanje i zašto sama temperatura na zaslonu nije dovoljna.
Pumpa pokreće vodu, CW-3000 predaje toplinu zraku, a chiller s agregatom aktivno je odvodi. Ta tri rješenja rade različite stvari. Na shemi i fotografijama pogledajte kako krug radi, gdje provjeravati njegovo stanje i zašto sama temperatura na zaslonu nije dovoljna.
Najvažnije u ovom vodiču
- Krug mora osigurati protok kroz cijev i odvođenje preuzete topline.
- Pasivni hladnjak ovisi o temperaturi okoline; agregat ima vlastiti rashladni učin.
- Odabir proizlazi iz zahtjeva cijevi, uvjeta radionice i radnog ciklusa.
Prvo načelo rada
Dva zadatka: protok i odvođenje topline
Voda mora kružiti i predavati toplinu
Oba zadatka sustava jednako su važna. Ispravna temperatura u spremniku još ne dokazuje da tekućina teče kroz cijev.

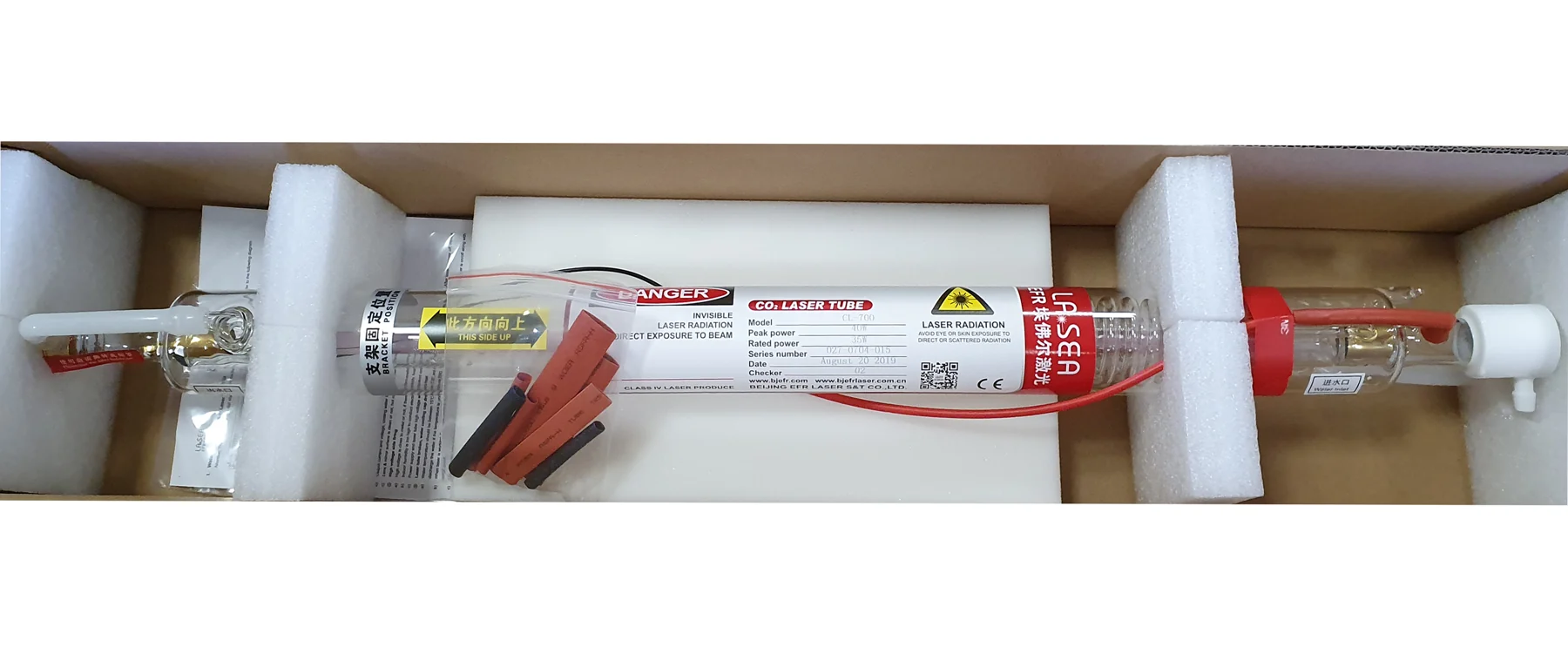

U klasičnom ploteru sa staklenom cijevi hlađenom tekućinom voda teče kroz plašt oko izvora. Preuzima toplinu nastalu tijekom rada i vraća se u spremnik ili hladnjak. Taj krug mora raditi u uvjetima koje traži konkretna cijev: uz odgovarajući protok, temperaturu i medij.
Lako je zamijeniti dva odvojena zadatka. Pumpa prenosi tekućinu, ali nije rashladni uređaj. Ako toplina ostaje u malom spremniku, njegova temperatura raste. Izmjenjivač ili agregat odvodi energiju, ali neće pomoći cijevi ako je vod savijen, u krugu ima zraka ili pumpa ne osigurava protok.
U praksi zato treba promatrati cijeli sustav, a ne jedan pokazivač. Hladna voda koja stoji u spremniku ne potvrđuje da teče kroz izvor. Ventilator koji radi ne dokazuje ispravnu razinu tekućine. Zajedno te provjere daju mnogo bolju sliku nego samo očitanje temperature.
Pumpa, pasivni hladnjak i agregat — pogledajte razliku

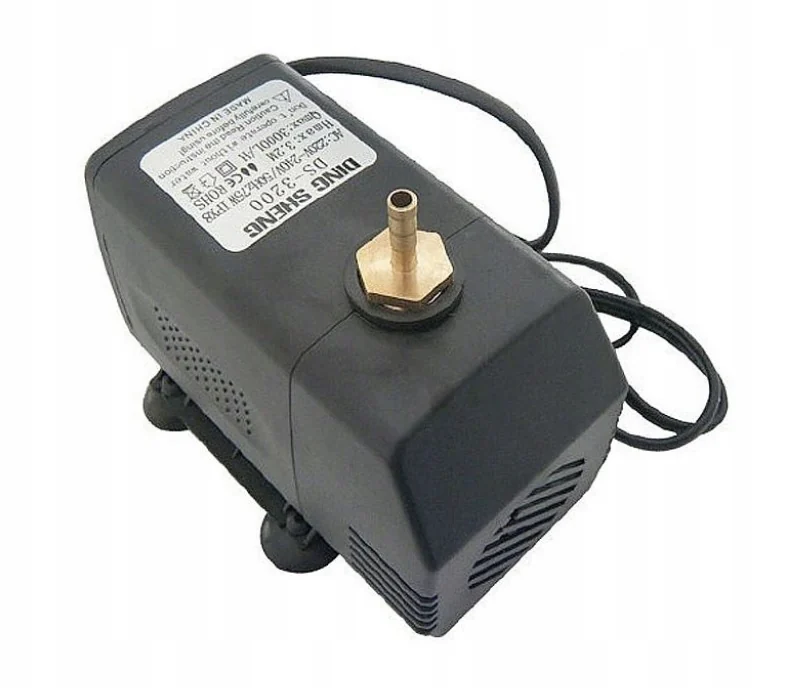

Pumpa sa spremnikom osigurava cirkulaciju. Zaliha tekućine i okolina primaju toplinu pa se uvjeti mijenjaju s trajanjem rada. To rješenje traži svjesnu provjeru ispunjava li cijeli sustav zahtjeve uređaja i pod opterećenjem.

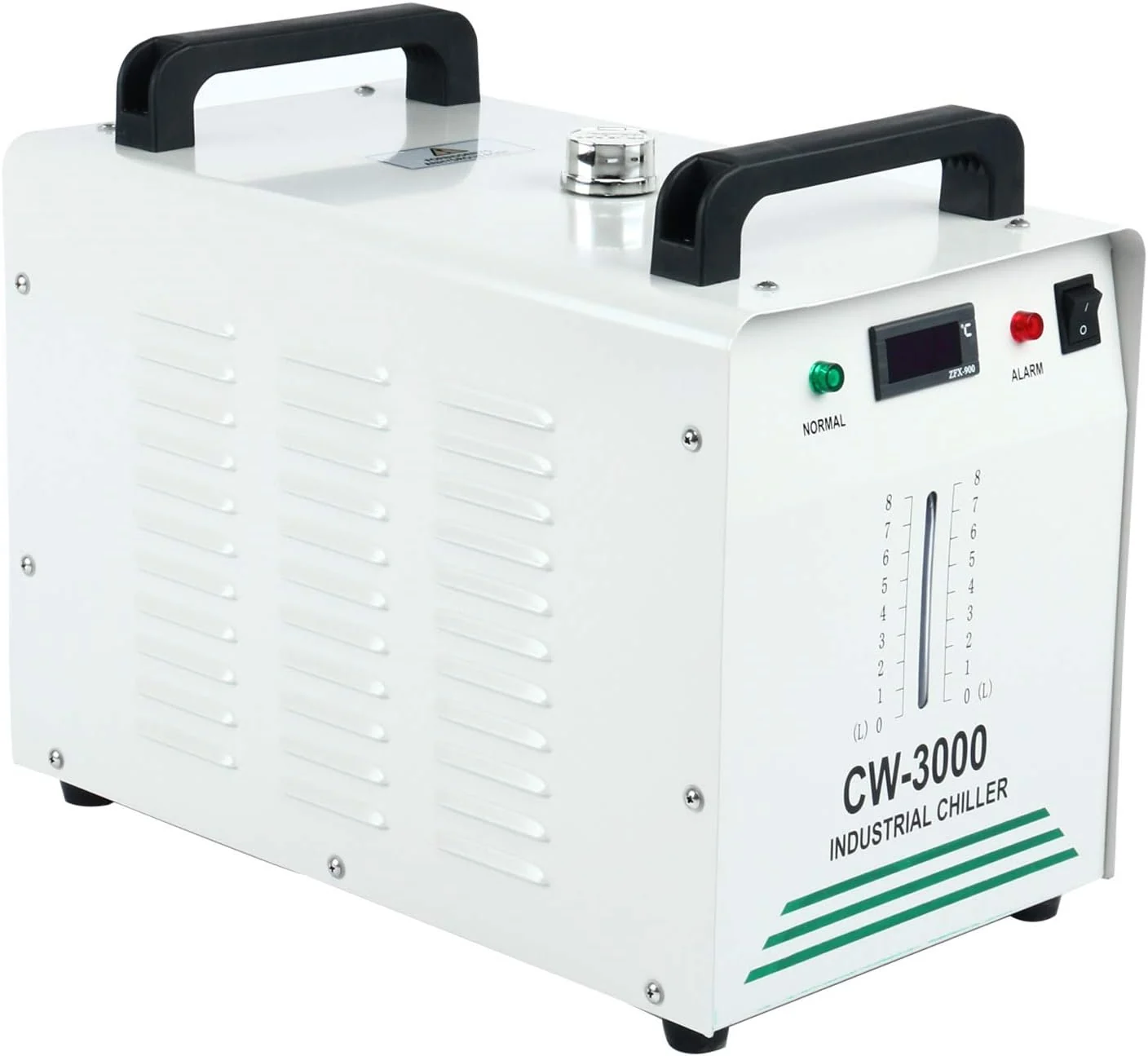

CW-3000 je pasivno rješenje: pumpa, izmjenjivač i ventilator pomažu prenijeti toplinu iz vode u zrak. Nema kompresorski krug koji omogućuje regulaciju temperature kao kod aktivnog agregata. Kad je u radionici toplije, mijenjaju se mogućnosti odvođenja topline.
CW-5200 s agregatom koristi rashladni sustav i regulaciju temperature. Ima određen kapacitet koji ovisi o verziji i radnim uvjetima. Njegov rashladni učin navodi se u W ili kW za određene uvjete. To je drukčiji parametar od 50 W/°C kod CW-3000 — brojeve ne treba izravno uspoređivati. Parametre preuzmite iz aktualnog lista ponuđene verzije; fotografije priključaka ovdje služe prepoznavanju elemenata.
| Što uspoređujete | CW-3000 | CW-5200 s agregatom |
|---|---|---|
| Način odvođenja topline | Izmjenjivač i ventilator predaju toplinu okolini | Aktivan rashladni sustav |
| Ovisnost o temperaturi radionice | Ključna za rad izmjenjivača | I dalje važna za kapacitet i ventilaciju agregata |
| Toplinski parametar u ponudi | 50 W/°C kapaciteta predaje topline | Rashladni učin u W ili kW prema listu konkretne verzije |
| Što treba potvrditi | Hoće li sustav održati dopuštene uvjete u najtoplijem razdoblju | Odgovaraju li kapacitet, protok i postavke konkretnoj instalaciji |
| Zajednički uvjet | Ispravna razina tekućine, prohodan krug, potrebna ventilacija i ispravne zaštite | |
Ljeti radionica mijenja uvjete cijelog sustava
Zamislite isti hladnjak u hladnoj prostoriji i uz stroj koji radi tijekom vrućeg dana. U drugom je slučaju zrak koji prima toplinu topliji, a temperaturna razlika može biti manja. CW-3000 neće postati agregat promjenom vrijednosti na zaslonu.
Pri odabiru navedite najvišu očekivanu temperaturu okoline, mjesto postavljanja i vrstu rada. Kratka proba i višesatna serija različita su opterećenja. Zatvaranje rešetke ili usmjeravanje vrućeg zraka iz drugog uređaja prema ulazu također mijenja uvjete.
Provjerite odnos
Što mijenja temperatura u radionici?
Pomaknite vrijednosti i pogledajte granicu rada pasivnog hladnjaka. Ovaj model objašnjava načelo; ne izračunava odabir konkretnog uređaja.
Željena temperatura niža je od temperature okoline. Sam izmjenjivač s ventilatorom neće postići taj cilj.
Može aktivno hladiti unutar granica svojeg kapaciteta. Treba uzeti u obzir opterećenje, radne uvjete i dopušten raspon cijevi; sama zadana vrijednost ne jamči rezultat.
Pročitajte priključke, a zatim pratite vodove

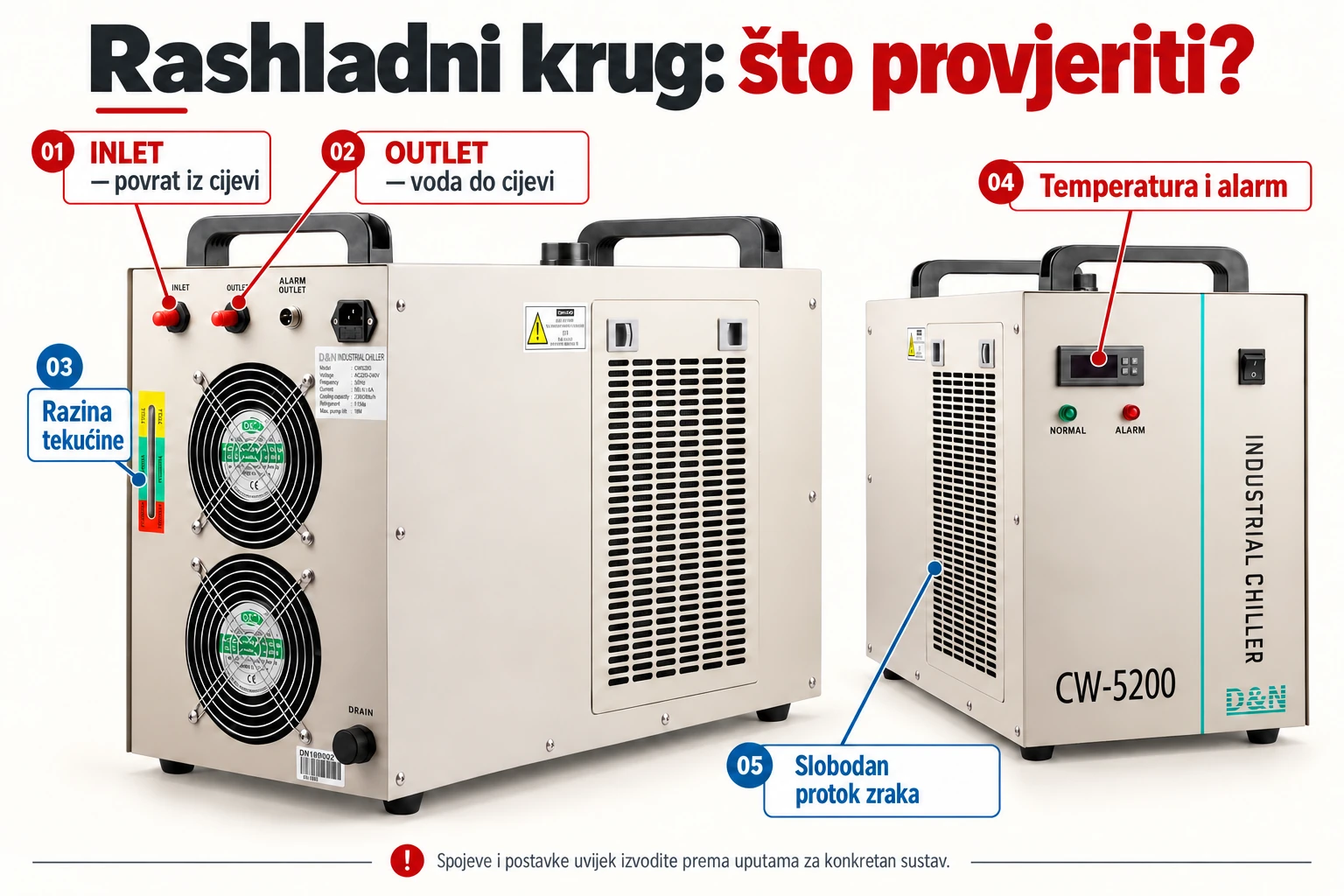

Na fotografijama CW-5200 s objašnjenjima OUTLET označava izlaz tekućine iz hladnjaka prema uređaju, a INLET povrat u hladnjak. Priključak ALARM OUTLET signalni je priključak, a ne još jedan priključak za vodu. Ta se razlika bolje vidi na fotografiji nego na popisu parametara.
Smjer protoka kroz samu cijev, promjer vodova i način odzračivanja proizlaze iz dokumentacije sustava. Pri puštanju u rad pratite stvarnu petlju: hladnjak → uređaj → povrat. Ne pretpostavljajte ispravno povezivanje samo zato što su oba crijeva spojena.
Okomiti pokazivač pomaže provjeriti napunjenost, ploča prikazuje temperaturu i radna stanja, a rešetke trebaju slobodan prostor. Način očitanja ljestvice i alarma te dopuštene razine provjerite za svoju verziju. Fotografija pomaže prepoznati elemente; tehničke podatke preuzimate iz lista konkretnog uređaja.
Povrat tekućine iz cijevi u hladnjak.
Voda usmjerena iz hladnjaka u cijev.
Provjeravajte prema ljestvici i uputama konkretnog uređaja.
Temperatura ne zamjenjuje potvrdu protoka kroz cijev.
Osigurajte prostor za protok zraka koji zahtijeva proizvođač.
Hladnije ne znači uvijek bolje
Ispravna temperatura je radni raspon određen za izvor, a ne natjecanje u najnižem očitanju. Pretjerano hlađenje cijevi ili vodova u vlažnoj prostoriji može uzrokovati kondenzaciju. Istu pojavu vidite na hladnoj posudi unesenoj u topao zrak.
Zato ne navodimo jednu postavku „za svaki CO₂“. Potrebne su preporuke proizvođača cijevi i hlađenja te stvarni uvjeti radionice. Ako se pojave kapljice, curenje ili alarm, prekinite emisiju i uklonite uzrok prema postupku stroja. Ne povećavajte snagu kako biste nadoknadili lošiji rezultat.
Provjeravajte i stabilnost tijekom vremena. Zapis temperature na početku, tijekom reprezentativnog rada i nakon njega korisniji je od jedne fotografije zaslona bez informacije o opterećenju.
Prvo puštanje u rad: kratak slijed provjera
- Utvrdite sastav sustava. Zapišite model cijevi i hladnjaka, odobren medij, zahtjeve za protok i temperaturni raspon.
- Provjerite instalaciju. Provjerite stanje vodova, njihov raspored, spojeve i prostor za ventilaciju. Radnje izvodite u stanju uređaja koje zahtijevaju upute.
- Ispravno napunite. Koristite odobren medij i razinu. Pumpa se ne pokreće na suho.
- Pokrenite samo cirkulaciju. Potvrdite cirkulaciju prije emisije lasera; provjerite ima li curenja, pregiba ili mjehurića na mjestima gdje otežavaju hlađenje.
- Potvrdite zaštite. Signal alarma i zaštita protoka moraju raditi prema dokumentaciji cijelog sustava. Ne zamjenjujte provjeru zaobilaženjem blokada.
- Izvedite radnu probu. Pratite uvjete na manjem projektu, a zatim pri reprezentativnom opterećenju.
Ovaj slijed organizira provjeru instalacije. Konkretne vrijednosti i radnje spajanja moraju odgovarati modelima koje imate.
Zašto litre u minuti ne opisuju cijelu instalaciju
Protok i visina dobave navedeni za pumpu nisu dvije veličine koje se istodobno postižu u bilo kojem sustavu. Crijeva, duljina trase, spojnice, visinska razlika i otpori u uređaju utječu na stvarnu radnu točku.
Zato veći broj na etiketi ne zamjenjuje potvrdu potrebnog protoka kroz cijev. Za odabir je korisno navesti promjere i duljine vodova, njihov raspored i zahtjeve proizvođača izvora. Provjerite i može li signal alarma surađivati sa strojem na predviđen način.
Jednako tako obujam spremnika nije rashladni učin. Veća zaliha tekućine može sporije mijenjati temperaturu, ali ne uklanja automatski toplinu koja stalno pristiže. To je važna razlika pri planiranju duge serije.
A ako je hlađenje već ugrađeno u stroj?
Nema svaki ploter zaseban vanjski hladnjak uz stroj. Primjer drukčije organizacije radnog mjesta je xTool P3 s integriranim rashladnim sustavom. Izvorni materijal proizvođača prikazuje tu funkciju kao dio cijelog stroja.
Ugrađeni sustav mijenja broj vanjskih elemenata i način rukovanja, ali i dalje ima zahtjeve za održavanje i upotrebu. Prije usporedbe konfiguracija provjerite što komplet obuhvaća, kako se provjerava hlađenje i koje korisničke radnje predviđa dokumentacija.
To je dobar primjer zašto pitanje „koji chiller za laser?“ počinje točnim modelom uređaja. Preporuke za klasičnu instalaciju sa staklenom cijevi i vanjskim krugom ne prenose se automatski na svaku konstrukciju.
Integrirano hlađenje P3
Animacija proizvođača koja prikazuje smještaj rashladnog sustava u uređaju.
Povezana ponuda → · Otvorite videoSimptom → što pogledati → što učiniti dalje
| Što promatrate | Prve provjere | Sljedeći korak |
|---|---|---|
| Temperatura raste tijekom serije | Okolina, rešetke, izmjenjivač, radni ciklus i opterećenje | Usporedite s rasponom instalacije; provjerite odabir sustava |
| Temperatura izgleda ispravno, ali javlja se alarm protoka | Razina tekućine, pumpa, vodovi, krug kroz uređaj | Uklonite uzrok prije emisije; ne zaobilazite zaštitu |
| Mjehurići ili nestabilan protok | Napunjenost, raspored crijeva i postupak odzračivanja | Vratite uvjete prema uputama sustava |
| Vlaga na hladnim elementima | Uvjeti prostorije i odnos temperature prema rosištu | Prekinite rad i utvrdite sigurne uvjete prije nastavka |
| Curenje, oštećeno crijevo ili neobičan zvuk | Mjesto događaja i stanje sustava nakon pravilnog isključivanja | Ne radite s neispravnom instalacijom; prikupite podatke za servis |
Kodovi alarma ovise o upravljaču i verziji. Umjesto nasumične tablice kodova zapišite cijelu poruku, model i trenutak pojave.
Pripremite potpune podatke za odabir hlađenja
Najkraći put do ispravnog odabira jest opis stvarnog radnog mjesta: model i optička snaga cijevi, zahtjevi proizvođača za hlađenje, tipičan zadatak, trajanje rada i najviša temperatura radionice. Priložite fotografije spojeva i oznaka postojećeg uređaja.
Ako hlađenje već radi, a problem se pojavio nedavno, dodajte: kada počinje, kakva su očitanja i jesu li promijenjeni materijal, medij, vodovi ili mjesto postavljanja. Razlikovanje neodgovarajućeg odabira od kvara postojeće instalacije štedi kupnju dijelova metodom pokušaja.
Za primjenu u radionici
Popis podataka prije odabira ili prijave
Razjasnite prije odabira
Pitanja i odgovori
Hoće li CW-3000 ohladiti vodu ispod sobne temperature?
Sam hladnjak s izmjenjivačem i ventilatorom ne osigurava aktivno hlađenje ispod temperature okoline. Njegova mogućnost predaje topline ovisi o temperaturnoj razlici i uvjetima instalacije.
Znači li 50 W/°C da je CW-3000 namijenjen laseru 50 W?
Ne. To su različite veličine: kapacitet predaje topline i optička snaga izvora. Odabir traži toplinsko opterećenje te zahtjeve konkretne cijevi i instalacije.
Treba li svaki CO₂ laser vanjski chiller?
Nema svaka konstrukcija jednak sustav. Klasične staklene cijevi često koriste vanjski krug; drugi strojevi imaju integrirano hlađenje ili drukčiji izvor. Polazište je dokumentacija konkretnog modela.
Može li se postaviti jedna preporučena temperatura za sve cijevi?
Ne postoji jedna ispravna postavka za sve izvore i uvjete. Vrijedi raspon konkretnog sustava, uz uvažavanje temperature i vlažnosti okoline te rizika od kondenzacije.
Ploča prikazuje normalnu temperaturu. Mogu li zanemariti alarm protoka?
Ne. Temperatura u spremniku i protok kroz cijev odvojeni su uvjeti. Prvo utvrdite uzrok alarma i uspostavite ispravnu cirkulaciju.
