CNC glodalica u praksi: drvo, akril, metal i 3D obrada
Reljef od drva, džep u metalnom bloku, prozirni dio izložbenog stalka, žig od mesinga — glodalica ih oblikuje uklanjanjem materijala. Pogledajte različite operacije, ulogu alata i pričvršćenja te razlike između male glodalice za radionicu i veće konfiguracije s rotacijskom osi.
Reljef od drva, džep u metalnom bloku, prozirni dio izložbenog stalka, žig od mesinga — glodalica ih oblikuje uklanjanjem materijala. Pogledajte različite operacije, ulogu alata i pričvršćenja te razlike između male glodalice za radionicu i veće konfiguracije s rotacijskom osi.
Najvažnije u ovom vodiču
- Ista geometrija može tražiti drukčiju putanju u drvu, akrilu i metalu.
- Alat i pričvršćenje određuju što se može izraditi u jednom stezanju.
- Snaga, polje, Z, upravljanje i točnost opisuju različita svojstva stroja.
Obris, džep, otvor i reljef: što alat zapravo radi?
Konturno glodanje daje elementu vanjski ili unutarnji obris. Džep uklanja materijal iz ograničenog područja do planirane dubine — tako nastaje prostor za dio mehanizma ili umetak. Bušenje i obrada otvora pripremaju mjesta pričvršćenja. Kod 3D reljefa visina površine mijenja se u mnogim točkama, a alat izvodi prostorni oblik.
Obrisi nekoliko predmeta u jednoj probi
Alat izrađuje obrise i otvore nekoliko elemenata u istoj metalnoj ploči.
Povezana ponuda → · Otvorite videoU videima promotrite razliku u kretnjama. U džepu alat uklanja obujam unutar obrisa, kod konture slijedi rub, a kod reljefa mijenja položaj na osi Z. Gotov model može povezivati više operacija i više alata. Veliko glodalo brže uklanja materijal s dostupnog područja, a malo dopire do sitnijih detalja.
Vrijedi razlikovati sam stroj od pripreme procesa: glodalica izvodi kretnje zapisane u programu. Redoslijed operacija, ostavljeni dodatak, izlazi alata i način oslobađanja gotovog elementa moraju biti unaprijed planirani.
Od modela do gibanja: CAD → CAM → stroj
U CAD programu određujete geometriju i dimenzije. U CAM programu birate alat, način ulaska, dubine prolaza i strategiju uklanjanja materijala. Postprocesor zapisuje kretnje u obliku usklađenom s upravljanjem glodalice. Na radnom mjestu dodaju se: pričvršćenje pripremka, postavljanje alata, nulta točka i provjera programa.
Primjer panela s otvorima traži ispravno mjerilo crteža, podatak o debljini i odluku kako će se element držati pri kraju izrezivanja. Ista geometrija otvora može se bušiti ili glodati, ovisno o promjeru, alatu i zadatku. Simulacija pomaže provjeriti putanju, ali ne vidi automatski stezni vijak postavljen drukčije nego u modelu.
Kada od kupca dobijete datoteku, pitajte za materijal, tolerancije važnih dimenzija i površine koje treba završno obraditi. Lijep 3D model još ne sadrži sve proizvodne zahtjeve.

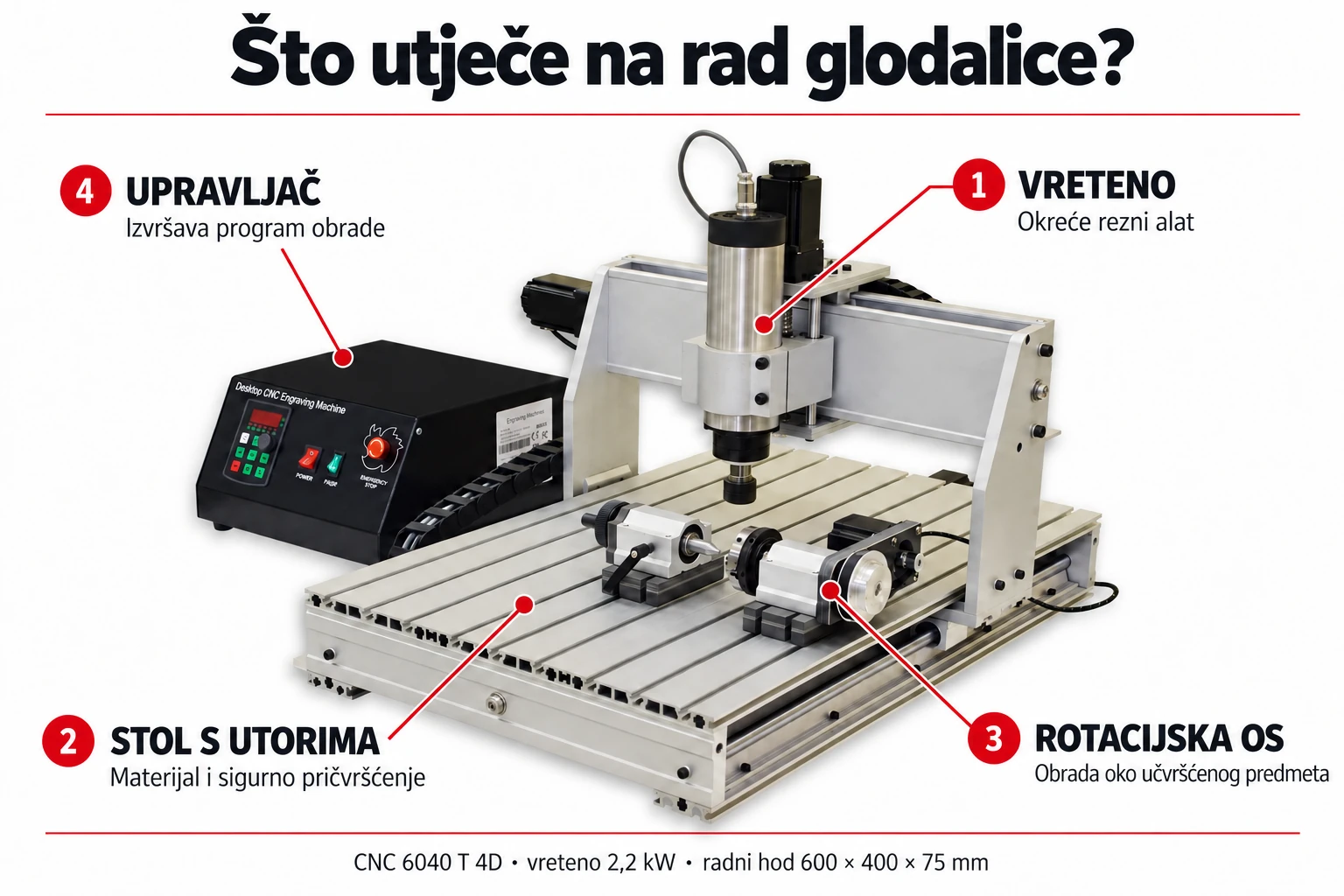

Okreće alat. Samih 2,2 kW ne određuje toleranciju gotovog dijela.
Omogućuje pričvršćivanje materijala i držača izvan putanje alata.
Proširuje način postavljanja i obrade predmeta.
Izvršava program; treba potvrditi njegovu kompatibilnost s CAM-om i postprocesorom.
Drvo i MDF: grubo uklonite materijal, zatim istaknite detalj
Reljef dobro pokazuje zašto se razdvajaju gruba i završna obrada. Prvo uklanjate veći obujam i ostavljate dodatak za obradu. Zatim alat prikladan detalju reproducira konačnu površinu. Kuglasto glodalo može slijediti blage krivulje, a ravno glodalo ostavljati ravno dno džepa — geometrija oštrice dio je projektiranja procesa.
U zapisu obrade drva promatrajte oblik koji nastaje pod glodalom i gotov reljef. Godovi i smjer vlakana utječu na rub; pri izrezivanju ploče odabir geometrije glodala može ograničiti kidanje gornjeg ili donjeg sloja. MDF ima drukčiju strukturu od masivnog drva, a njegova prašina traži učinkovito odvođenje.
Praktičan prvi projekt mala je oznaka: džep ili plitki reljef, slova i obris. Omogućuje provjeru izgleda dna, okomite stijenke i sitnog dijela grafike. Kada izrezanom elementu dodajete graviranu teksturu, planirajte kako ćete zadržati pripremak do završetka svih operacija.
Drvo: reljef s različitim dubinama
Glodalo uklanja materijal s ploče i oblikuje prostorni reljef.
Povezana ponuda → · Otvorite videoC4 PRO: ukrasni reljef
Obrada drvenog panela i krupni plan reljefa nakon izrade.
Povezana ponuda → · Otvorite videoAkril i druga plastika: glodalo mora stvarati i uklanjati strugotinu
Kod prozirnog akrila važni su kvaliteta ruba, izostanak rastaljenih zalijepljenih ostataka i stabilno pričvršćenje. Alat ne smije dugo trljati isto mjesto bez pravilnog rezanja. Geometrija glodala, posmak, okretaji i odvođenje strugotine djeluju zajedno; sama najveća brzina vretena ne određuje dobru postavku.
Glodanje omogućuje da se u ploči izradi džep, stepenica, skošenje ili otvor, a ne samo izreže vanjski obris. To je korisno kod panela, kućišta i dijelova stalaka za izlaganje. U demonstraciji prozirne ploče gledajte i kretanje alata i rub ili udubljenje nakon operacije.
U ponudi C4 PRO navedeni su i POM, PVC te obrada PCB-a. To su različiti zadaci: kod plastike odabirete alat prema njezinu ponašanju, a kod laminata pločice važna je kontrola plitke obrade i prašine. Prikladnost PVC-a za glodanje ne znači i prikladnost za laser. Mehaničko rezanje i toplinsko djelovanje zrake postavljaju materijalu različite zahtjeve.
Prozirna ploča: otvori i obrisi
Glodalo izrađuje otvore u prozirnoj ploči učvršćenoj na stolu.
Povezana ponuda → · Otvorite videoAluminij i mesing: predmeti, džepovi i žigovi
Kod metala osobito su važni krutost sustava, geometrija alata, kratak prepust i sigurno pričvršćenje. Aluminij se može lijepiti za oštricu koja ne radi pravilno; učinkovito odvođenje strugotine i odabrano podmazivanje ili hlađenje dio su procesa predviđenog za konkretni stroj. Mesingani žig postavlja drukčiji zadatak od velikog džepa u aluminiju.
U materijalu C4 PRO prikazani su primjeri označeni kao mesing, prozirni akril i drvo. Kod mesinganog predmeta obratite pozornost na sitna udubljenja i gotov uzorak. Video glodanja metalnog bloka na 6040 pak ilustrira uklanjanje obujma unutar obrisa. Nemojte uspoređivati trajanje tih kadrova kao mjerenje produktivnosti: prikazuju različite zadatke.
Ako planirate obrađivati čelik, navedite leguru, operaciju i dimenzije za zaseban odabir. Deklaracija rada u odabranim metalima i video malog predmeta ne zamjenjuju potvrdu produktivnosti konkretne konfiguracije na vašem poslu. Za usporedbu pripremite reprezentativan dio s tolerancijama i očekivanim stanjem površine.
Mesing: glodanje džepa u predmetu
Glodalo izrađuje udubljenje u mesinganom predmetu stegnutom u škripcu.
Povezana ponuda → · Otvorite videoMetal: glodanje džepa
Rotirajuće glodalo uklanja materijal iz srebrne probe stegnute u škripcu.
Povezana ponuda → · Otvorite videoGotovi predmeti: drvo, mesing i akril
Proizvođač prikazuje gotove reljefe i primjere izrađene u drvu, mesingu i akrilu.
Povezana ponuda → · Otvorite videoPričvršćenje i nulta točka: dvije odluke vidljive u gotovoj dimenziji
Stol s utorima omogućuje raspored držača, ali još ne određuje način pričvršćenja svakog predmeta. Stega treba držati element protiv sila rezanja i ostaviti prostor za glodalo. U CAM-u uzmite u obzir stezne šape, vijke, škripac i potrebnu visinu sigurnog prolaza.
Nulta točka predmeta povezuje programski položaj sa stvarnim pripremkom. Sonda alata ili ručni postupak pomaže uspostaviti pravilan odnos na osi Z; to je drukčija radnja od pronalaženja središta okruglog predmeta. Demonstracija centriranja C4 PRO prikazuje pripremu položaja prije obrade.
Pri izrezivanju obrisa razmotrite tehnološke mostiće ili drugo odobreno rješenje koje zadržava element do kraja. Nakon oslobađanja dio se ne smije slučajno pomaknuti pod alat koji se okreće. Za kratku seriju jednostavna vlastita naprava za pozicioniranje može skratiti pripremu sljedećih komada.
C4 PRO: centriranje okruglog predmeta
Prikaz centriranja u četiri točke i izrade oznake na malom okruglom predmetu.
Povezana ponuda → · Otvorite videoTri osi, rotacija i 3D — razjasnite geometriju
Osi X i Y određuju položaj u ravnini stola, a Z određuje okomiti položaj. Tri osi dovoljne su za mnoge džepove, obrise i 3D reljefe dostupne sa strane alata. Podrezi ili donje površine mogu tražiti ponovno stezanje ili drugu kinematiku.
Četvrta os okreće predmet. Pri indeksiranom pozicioniranju postavljate sljedeću stranu i obrađujete je; pri istodobnom gibanju rotacija može surađivati s linearnim osima tijekom rezanja. Tu mogućnost moraju podržavati upravljač, konfiguracija i pripremljen CAM program.
U 6040 T 4D rotacijski nastavak nalazi se u prikazanom kompletu. U C4 PRO četvrta os opcionalno je proširenje. Sam natpis „4D“ ili fotografija rotacijskog nastavka ne govori koje točno strategije programiranja dobivate — potvrdite način upravljanja za planirani projekt.
Osi opisuju gibanje, a ne kvalitetu gotovog dijela
XYZ su tri linearna smjera. Dodatna os okreće predmet; način upravljanja, postprocesor i CAM određuju radi li indeksno ili istodobno s ostalim osima.
Opcionalna četvrta os: rad oko predmeta
Rotacijska os surađuje s kretanjem alata pri izradi prostorne skulpture.
Povezana ponuda → · Otvorite videoOkretaji, posmak i oštrice: zašto jedan regulator nije dovoljan
Pri rezanju alat treba odvajati materijal u obliku odgovarajuće strugotine. Posmak po zubu povezan je s posmakom stola, brojem okretaja i brojem zuba glodala. U pojednostavljenom primjeru glodanja odnos glasi fz = vf / (n × z). Dva glodala jednakog promjera, ali različitog broja zuba, ne moraju dobro raditi pri jednakoj kombinaciji okretaja i posmaka.
Primjer samog izračuna: 720 mm/min, 12 000 okr./min i dva zuba daju 0,03 mm po zubu. To nije prijedlog postavki za određeni materijal. Ispravan raspon preuzimate iz podataka alata i prilagođavate operaciji, krutosti i mogućnostima stroja. Uz te brojeve važni su širina i dubina rezanja.
Kod reljefa korak putanje utječe na vidljive tragove alata. Kod džepa važan je promjer glodala: okrugli alat ostavlja radijus u unutarnjem kutu. Ako u džep treba ući pravokutan element, već u projektu uzmite u obzir taj radijus ili odgovarajuću geometriju rasterećenja kuta.
C4 PRO i 6040 T: usporedite način rada, ne samo snagu
| Značajka | Atomstack C4 PRO | CNC 6040 T 4D |
|---|---|---|
| Konfiguracija vretena | 200 W; komplet 500 W opcionalan | 2,2 kW; ER20 |
| Polje i raspon | Preporučeno 400 × 400 mm; naveden raspon XY 420 × 420 mm; Z 90 mm | Polje XYZ 600 × 400 × 75 mm |
| Izvođenje zadatka | Računalni softver / izvanmrežni upravljač; među ostalim Candle, UGS, ioSender | USB; rad s Mach3 |
| Postavljanje | Sonda Z u kompletu; funkcije centriranja | Postavljanje alata i nulte točke prema postupku konfiguracije |
| Rotacijska os | Opcionalni nastavak | Nastavak u prikazanom kompletu |
| Što provjeriti na projektu | Mali predmet, reljef, alati i potrebna proširenja | Format, pričvršćenje, slobodna visina, strategija obrade i oprema radnog mjesta |
Ponovljivost opisuje povratak sustava u određeni položaj. Točnost pozicioniranja opisuje drugo svojstvo. Tolerancija gotovog dijela dodatno ovisi o alatu, radijalnom bacanju, deformacijama, pričvršćenju, temperaturi i programu. Proizvođačev podatak o ponovljivosti C4 PRO od 0,01 mm nije obećanje da će svaki gotov dio imati odstupanje najviše 0,01 mm.
Pri odabiru donesite za usporedbu tri projekta: najčešći, najveći i najzahtjevniji. Trošku radnog mjesta dodajte potrebna glodala, držače, pripremu CAM-a i način odvođenja prašine ili strugotine. Ta će oprema raditi pri svakoj narudžbi.
Prvi dio: provjera prije pokretanja
Provjeru kretanja provedite prema postupku stroja, uz potrebne oplate i zaštite. Ne uklanjajte strugotinu rukom dok se alat okreće. Zapišite materijal, glodalo, parametre i pričvršćenje uspješne obrade — tada sljedeći projekt počinje od konkretnog polazišta.
Za primjenu u radionici
Provjera prvog dijela
Razjasnite prije odabira
Pitanja i odgovori
Može li troosna glodalica izraditi 3D reljef?
Da, ako je geometrija dostupna alatu s obrađivane strane. Osi XYZ mogu reproducirati prostornu površinu. Podrezi i obrada odozdo postavljaju drukčije zahtjeve.
Čemu služe tehnološki mostići u projektu?
Mogu zadržavati izrezivani element u pripremku do završetka planiranih operacija. Njihov raspored i kasnije uklanjanje usklađuju se s predmetom i pričvršćenjem.
Dobivam li uz C4 PRO odmah 500 W i četvrtu os?
U navedenoj ponudi osnovno vreteno ima 200 W, a komplet 500 W i rotacijski nastavak opcije su. Prije kupnje provjerite aktualni sadržaj odabranog kompleta.
Zašto unutarnji kut nakon glodanja nije savršeno oštar?
Okrugli alat ostavlja radijus koji odgovara geometriji prolaza. Za dosjed pravokutnog elementa u projektu se može predvidjeti radijus ili odgovarajuće rasterećenje kuta.
Jesu li mali okretaji uvijek sigurniji izbor za plastiku?
Važna je cijela kombinacija alata, okretaja, posmaka i odvođenja strugotine. Presporo rezanje ili trenje također mogu uzrokovati probleme. Polazište su podaci alata i mogućnosti radnog mjesta.
Znači li ponovljivost 0,01 mm gotov dio tolerancije 0,01 mm?
Ne. To je parametar gibanja, a rezultat dijela ovisi i o alatu, radijalnom bacanju, silama rezanja, pričvršćenju i programu. Toleranciju treba provjeriti mjerenjem stvarnog predmeta.
