Ultrazvučni čistač u praksi: dijelovi, nakit i vinilne ploče
Utor u metalnom dijelu, polirna pasta u okovu nakita, nečistoća u brazdama ploče — četka ne dopire svugdje lako. Čistač koristi kupku i ultrazvuk kako bi pomogao odvojiti nečistoću. Pokazat ćemo kako pripremiti proces, što daju načini rada i zašto je veličina košare jednako važna kao broj litara.
Utor u metalnom dijelu, polirna pasta u okovu nakita, nečistoća u brazdama ploče — četka ne dopire svugdje lako. Čistač koristi kupku i ultrazvuk kako bi pomogao odvojiti nečistoću. Pokazat ćemo kako pripremiti proces, što daju načini rada i zašto je veličina košare jednako važna kao broj litara.
Najvažnije u ovom vodiču
- Kavitacija djeluje u tekućini koja dopire do površine.
- Kemijsko sredstvo, temperatura, vrijeme i raspored dijelova čine jedan proces.
- Odaberite korisni prostor košare i funkcije prema zadatku.

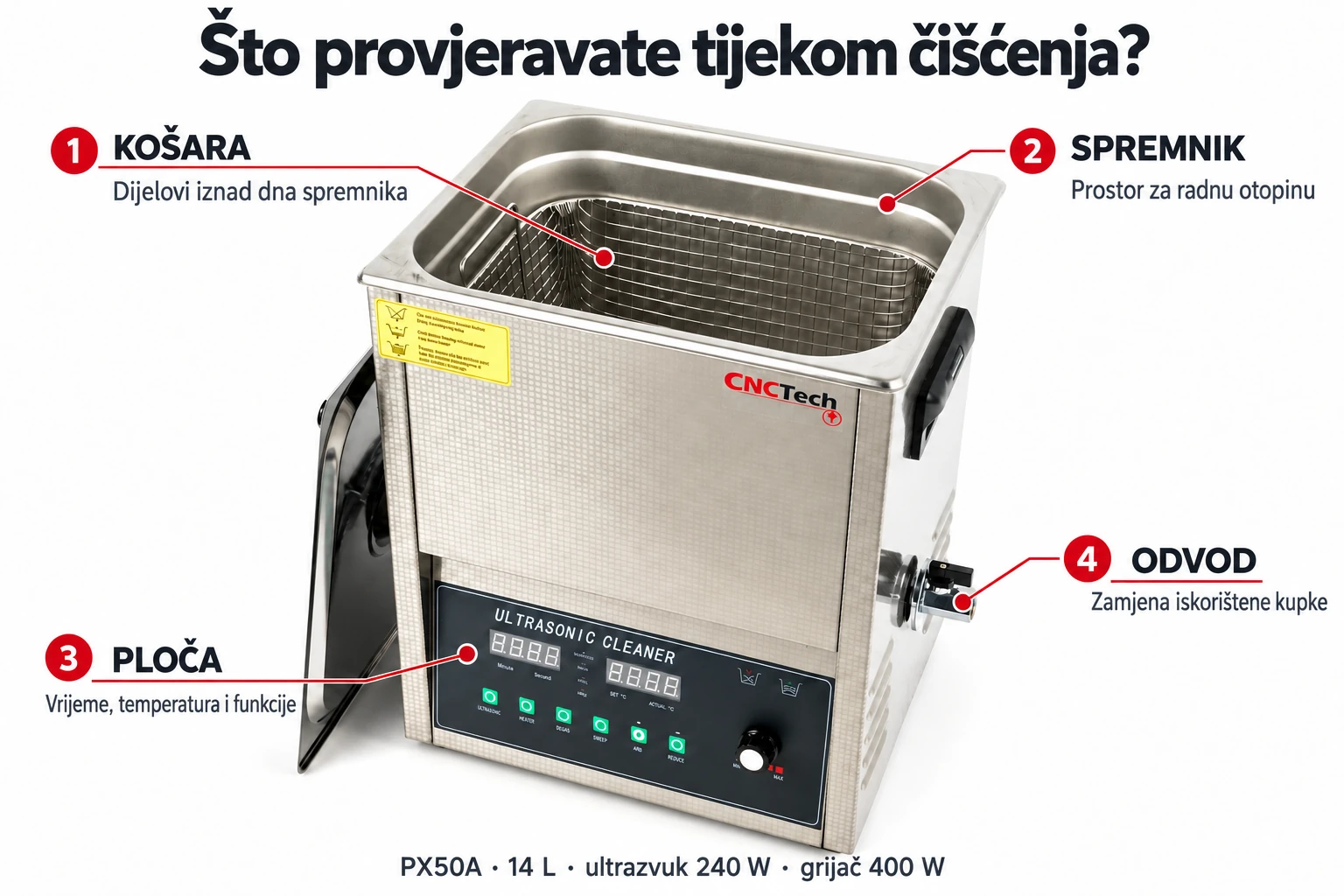

Kavitacija: pogledajte što se događa uz površinu
Odvaja dijelove od dna. Rasporedite ih tako da kupka dopire do površina.
Prostor za kompatibilnu radnu otopinu; litraža ne zamjenjuje dimenzije košare.
Postavke vremena, temperature i funkcija svojstvenih modelu.
Olakšava zamjenu iskorištene kupke prema uputama.
Zašto kupka dopire do zakutaka?
Kavitacija pomaže odvojiti nečistoću. Učinkovitost ovisi i o sredstvu, temperaturi, vremenu i rasporedu dijelova; zatvoren zračni džep blokira pristup otopine.
Pretvornici prenose energiju titranja u tekućinu. Promjene tlaka uzrokuju nastajanje i imploziju mikromjehurića; pojava kavitacije pomaže odvojiti nečistoću od uronjene površine. Otopina ulazi u otvore, utore i udubljenja do kojih je teško doprijeti ručnim alatom. Otopina prilagođena materijalu pomaže ukloniti konkretnu nečistoću.
U animiranom presjeku obratite pozornost na dodir tekućine s predmetom. Zračni džep zatvoren ispod dijela ostavlja površinu bez pravilnog kontakta s kupkom. Dva dijela koja se dodiruju također mogu zakloniti mjesto koje želite očistiti. Zato raspored tereta utječe na rezultat čak i uz jednake postavke na ploči.
Valovi ili vidljivi mjehurići u kadi sami po sebi nisu procjena čistoće. Rezultat provjeravate na izvađenom dijelu pripremljenom za kontrolu: pregledavate utor, kanal, premaz ili površinu koja je bila problem.
Isti dio prije i nakon ciklusa: pogledajte stvarnu demonstraciju
U videu iz ponude serije PS vidi se isti okrugli dio u košari prije uranjanja i nakon prikazanog procesa. Usporedni kadrovi omogućuju uočavanje promjene izgleda njegove površine: prvi kadar prikazuje prljaviji element, a drugi — vidljivo čišći.
To su autentični dijelovi jednog zapisa. Položaj košare i kamere mijenja se pa to nije laboratorijsko mjerenje ni usporedba snimljena u jednakom kadru. Demonstracija ne daje univerzalnu recepturu za drugu nečistoću ili materijal. No dobro je polazište za vlastiti zadatak: odredite problematično područje dijela, pripremite proces i usporedite rezultat upravo na tom mjestu.
Prije ciklusa: naslage na metalnom dijelu
U košari se vidi okrugli dio sa svijetlim naslagama, uz lanac i druge elemente.
Povezana ponuda → · Otvorite videoNakon ciklusa: otkrivena metalna površina
Nakon vađenja košare okrugli element ima vidljivo čišću, srebrnu površinu.
Povezana ponuda → · Otvorite videoRadionica: mlaznice, sita i dijelovi složene geometrije
Tipičan je zadatak uklanjanje masnih naslaga s metalnog elementa s utorima ili otvorima. Kod takvog posla vrijedi početi fotografijom i odrediti: koji je metal, koja nečistoća i koje mjesto mora biti čisto. Aluminij može tražiti jedan postupak, čelik drugi, a element s brtvom ili premazom još drukčiji.
U demonstraciji metalnih dijelova promatrajte njihov raspored u košari. Pristup kupke svakoj površini važniji je od maksimalnog punjenja kade. Slobodne krupne nečistoće uklonite ranije na način predviđen za taj dio kako ne bi odmah opteretile cijelu otopinu. Kada je nečistoća u kanalu, osigurajte njegovo punjenje tekućinom bez zarobljenog zraka.
Nakon ciklusa provjerite upravo taj kanal ili utor pa provedite potrebno ispiranje i sušenje. Otkrivanje površine ne obnavlja materijal izgubljen korozijom, a čist vanjski izgled ne potvrđuje automatski prohodnost svih prolaza. Fotografija prije i nakon vlastite probe pomaže ocijeniti sljedeću šaržu — treba prikazivati isti dio u jednakim uvjetima.
Mehanički dijelovi u košari
Košara s metalnim dijelovima i lancem uranja se u kupku.
Povezana ponuda → · Otvorite videoZlatarska radionica: polirna pasta i osjetljivi elementi
Nakon poliranja pasta ostaje u udubljenjima, podrezima i teško dostupnim dijelovima proizvoda. Upravo se za takve zadatke u zlatarstvu koristi ultrazvuk sa sredstvom namijenjenim određenom metalu. Važni su i ispiranje i sušenje kako na gotovoj površini ne bi ostali sredstvo ili naslage.
No prije stavljanja cijelog nakita u kadu utvrdite sve dijelove proizvoda: kamenje, okove, lijepljene spojeve, premaze i povezane dijelove. Biseri, koralji, neki kamenovi i osjetljive završne obrade mogu tražiti drukčiju metodu. Intenzivna kupka nije zajedničko rješenje za sve ukrase. Kod proizvoda nejasne konstrukcije provjerite preporuke njegova proizvođača ili tehnologa.
Slično načelo vrijedi za naočale i optičke elemente: kompatibilnost metalnog okvira ne potvrđuje otpornost premaza leća. Odabir za optiku obuhvaća cijeli predmet, sredstvo i uvjete čišćenja.
Vinilne ploče: važan je i način vođenja ploče
Specijalizirani komplet za ploče pokazuje kako se ista pojava kavitacije može povezati s drukčijim držačem. Nastavak okreće ploče u odnosu na kupku, umjesto da ih slažete kao metalne dijelove u košaru. U zapisu promatrajte pričvršćenje, okretanje i područje koje prolazi kroz otopinu.
Model PS30AL iz naše ponude koristi kadu 6 l, ultrazvuk 40 kHz i priloženi rotacijski nastavak. Odabir procesa i dalje određuju preporuke za medij i sredstvo: razina kupke, zaštita etikete, vrijeme, temperatura, ispiranje i sušenje. Raspon postavki uređaja nije preporučena temperatura čišćenja vinilnih ploča.
Video demonstrira mehaničko rukovanje. Sam prikaz okretanja ploče nemojte smatrati testom poboljšanja zvuka; za takvu procjenu trebaju odgovarajući uvjeti usporedbe. U svakodnevnom radu važni su i odlaganje i sušenje ploče kako ne biste ponovno nanijeli nečistoću.
Vinilne ploče: okretanje ploča u kupki
Držač okreće ploče i uranja njihov radni dio u kupku.
Povezana ponuda → · Otvorite videoDEGAS, SWEEP i podešavanje snage: kada se vidi smisao tih funkcija
DEGAS služi za pripremu svježe kupke: pomaže ukloniti otopljeni zrak koji ograničava učinkovit prijenos energije. Koristite ga nakon pripreme otopine prema postupku uređaja. To je drukčija svrha od zagrijavanja tekućine.
SWEEP mijenja frekvenciju u malom rasponu oko radne vrijednosti i potiče ravnomjernije djelovanje polja u kadi. Koristan je kod tereta raspoređenog na većoj površini. Funkcije nazvane Pulse, Turbo Sweep ili Power Sweep mogu djelovati na način svojstven određenoj seriji — uspoređujte upute, a ne samo nazive tipki.
Podešavanje ultrazvučne snage omogućuje odabir intenziteta procesa. Grijač je zaseban sustav: njegovi vati ne dodaju se snazi ultrazvučnog čišćenja. Viša temperatura može pomoći određenom kemijskom sredstvu, ali dopušteni raspon ovisi o sredstvu i predmetu. I sam ultrazvuk može zagrijavati tekućinu.
Ploča i košara čistača PX
Upravljačka ploča i uklonjiva košara — elementi organizacije procesa.
Povezana ponuda → · Otvorite videoPodešavanje snage na čistaču FTS
Krupni plan ploče FTS prikazuje promjenu postavke ultrazvučne snage okretnim gumbom.
Povezana ponuda → · Otvorite video6 litara i 14 litara: počnite od centimetara, ne od naziva
Provjerite dimenzije dijelova zajedno s načinom slaganja, a zatim radne dimenzije košare te potrebnu razinu uranjanja. Dimenzije spremnika veće su od slobodnog prostora u ulošku. Nazivni obujam ne govori ni koliko tekućine treba uliti u konkretnom postupku.
Primjerice, PX50A ima kadu 300 × 240 × 200 mm i nazivni obujam 14 l. FTS360 ima kadu 300 × 155 × 150 mm uz nazivnih 6 l. Obje imaju navedenu duljinu 300 mm, ali različitu širinu, dubinu i opremu. Za element duljine bliske duljini kade treba potvrditi stane li u košaru s razmakom, a ne samo usporediti broj litara.
Za redovitu šaržu uzmite u obzir prostor između elemenata, dopušteno opterećenje košare i način vađenja. Odvod olakšava zamjenu kupke, a zasebno mjesto za ispiranje i sušenje često određuje praktičnost cijelog radnog mjesta.
PS, GX, PX i FTS: usporedba konkretnih funkcija
| Primjer modela | Kada | Ultrazvuk / grijač | Značajka koju treba provjeriti |
|---|---|---|---|
| PS20A | 3 l; 245 × 135 × 100 mm | 120 W / 100 W; 40 kHz | Osnovno podešavanje vremena i temperature; mali elementi |
| GX30A | 6 l; 300 × 150 × 150 mm | 180 W / 200 W; 40 kHz | DEGAS te načini SemiWave / FullWave |
| PX50A | 14 l; 300 × 240 × 200 mm | 240 W / 400 W; 40 kHz | DEGAS, SWEEP, podešavanje snage i šira kada |
| FTS360 | 6 l; 300 × 155 × 150 mm | Podesivo 0–180 W / 300 W; 40 kHz | Memorija postavki i nekoliko načina rada, uključujući pulsni i Sweep |
U ovoj usporedbi svi uređaji rade na nazivnih 40 kHz. Razlike obuhvaćaju prostor, snagu dodijeljenu ultrazvuku, grijanje i upravljačke funkcije. Sam naziv serije ne zamjenjuje provjeru konkretne veličine. Ako svakodnevno ponavljate slične šarže, memorija postavki može biti praktičnija od dodatnog obujma kade koji ne koristite.
Od pripreme do sušenja: cijeli radni ciklus
U tipičan uređaj ne ulijevajte zapaljiva otapala ni neodobrene agresivne medije. Sam proces čišćenja nije sterilizacija — primjene s higijenskim zahtjevima trebaju pravilno provjeren postupak.
Za primjenu u radionici
Popis za ciklus čišćenja
Rezultat je slab? Promijenite pravu stvar
| Opažanje | Što provjeriti | Praktična promjena za provjeru |
|---|---|---|
| Nečistoća ostaje ispod priljubljenog dijela | Raspored i kontakt s tekućinom | Razmaknite elemente, uklonite zračni džep |
| Svježa kupka djeluje slabije od očekivanog | Odzračivanje i priprema otopine | Provedite predviđeni korak DEGAS |
| Masna naslaga ostaje na metalu | Kompatibilnost kemijskog sredstva, koncentracija, istrošenost | Provjerite sredstvo namijenjeno toj nečistoći i metalu |
| Površina matira ili mijenja boju | Otpornost materijala, kemijsko sredstvo i intenzitet procesa | Prekinite, procijenite kompatibilnost i smanjite agresivnost prema odgovarajućem postupku |
| Mrlje se vraćaju nakon sušenja | Ispiranje i čistoća vode | Poboljšajte korak nakon čišćenja umjesto da samo produljujete ultrazvuk |
Receptura uspješnog čišćenja obuhvaća model, otopinu i koncentraciju, početnu temperaturu, vrijeme, način rada te raspored tereta. Takav zapis pomaže usporediti sljedeće šarže i odrediti trenutak zamjene otopine.
Razjasnite prije odabira
Pitanja i odgovori
Treba li vodu odzračiti nakon svake zamjene?
Svježa otopina sadrži otopljeni zrak. Pripremni korak, uključujući DEGAS, provedite prema uputama uređaja i procesa. Vrijeme nije jednako za sve kade.
Koja je razlika između 240 W ultrazvuka i 400 W grijača?
Prva vrijednost opisuje ultrazvučni sustav, a druga zagrijavanje tekućine. Ne zbrajaju se kao snaga čišćenja niti se između modela uspoređuje samo zbroj vata.
Hoće li dio dug 300 mm stati u kadu 300 mm?
Treba provjeriti stvarne dimenzije košare, prostor za njezine stijenke, potrebne razmake i način uranjanja. Dimenzije kade nisu korisne dimenzije košare.
Je li čistač prikladan za svaki prsten?
Treba utvrditi metal, kamenje, okov, lijepljene spojeve i premaze. Neki cjeloviti zlatarski proizvodi traže drugu metodu čak i ako se sam metal može ultrazvučno čistiti.
Zašto dijelove ne treba stavljati izravno na dno?
Upotrijebite predviđenu košaru ili uložak. Odvaja elemente od dna i omogućuje pravilno rukovanje teretom; dopušten način rada određuju upute čistača.
Hoće li metal nakon uklanjanja hrđe izgledati kao nov?
Čišćenje otkriva površinu, ali ne nadoknađuje materijal izgubljen korozijom. Korozijske jamice i druga oštećenja mogu ostati.
