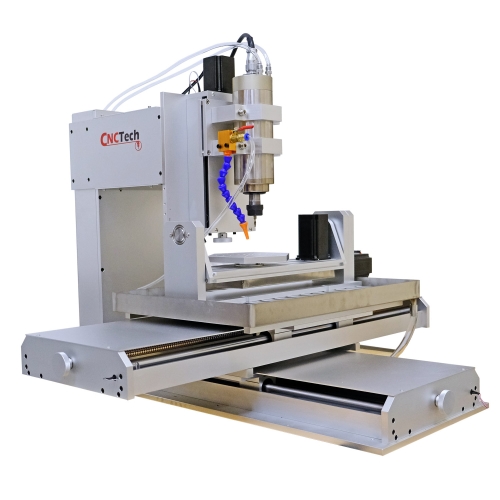

CNC glodalica CNCTech 6040 5D, 2,2 kW – 5 osi, USB + pribor
Dostupnost: Dostupno
Vrijeme dostave: 24 sata
Trošak dostave: od 0.00 €
Kataloški broj: F-6040-5D
Šifra proizvođača: F-6040-5D
Stanje na skladištu:
EAN kod: 5907052596060
Stanje proizvoda: Novo
- Opis proizvoda
- Recenzije proizvoda (0)

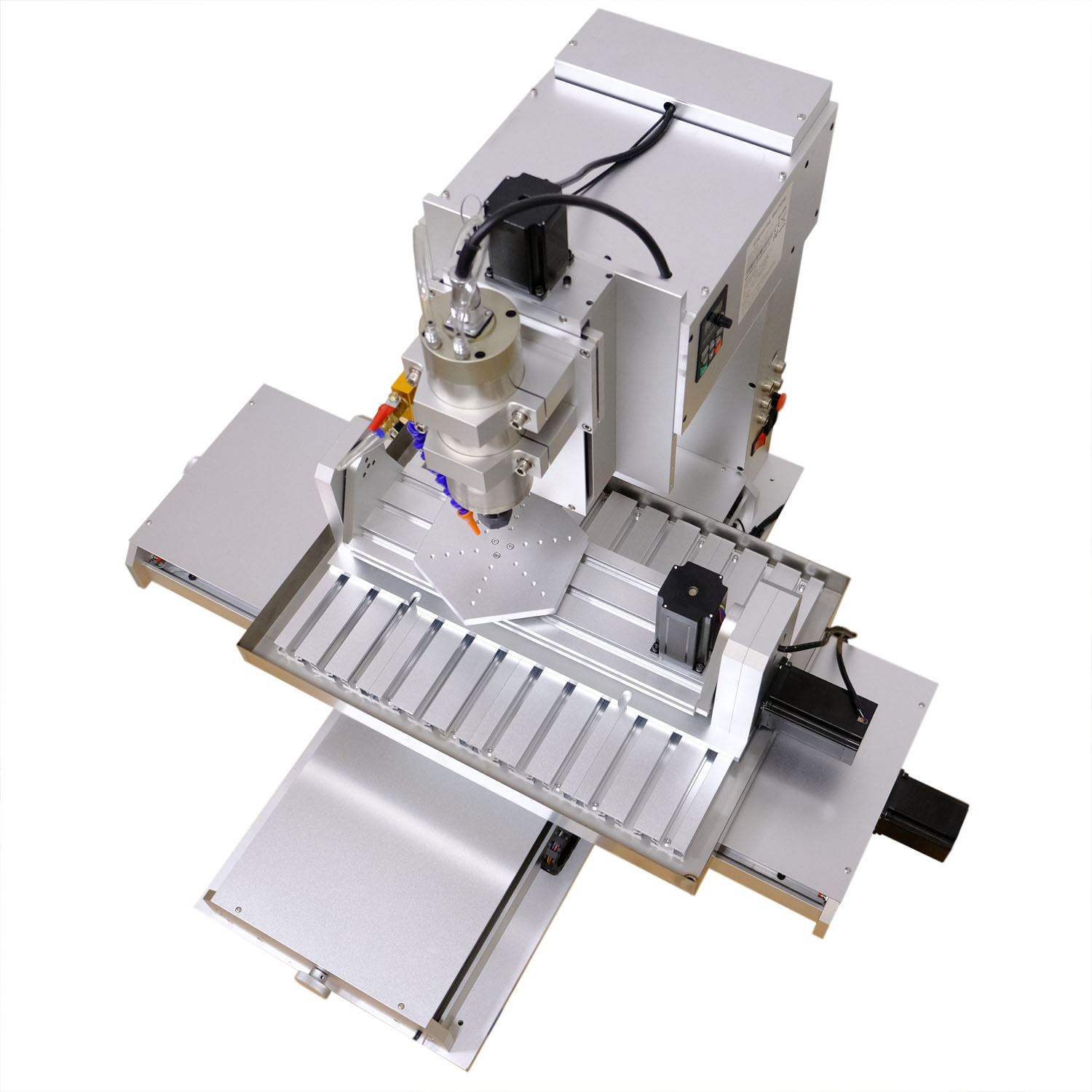

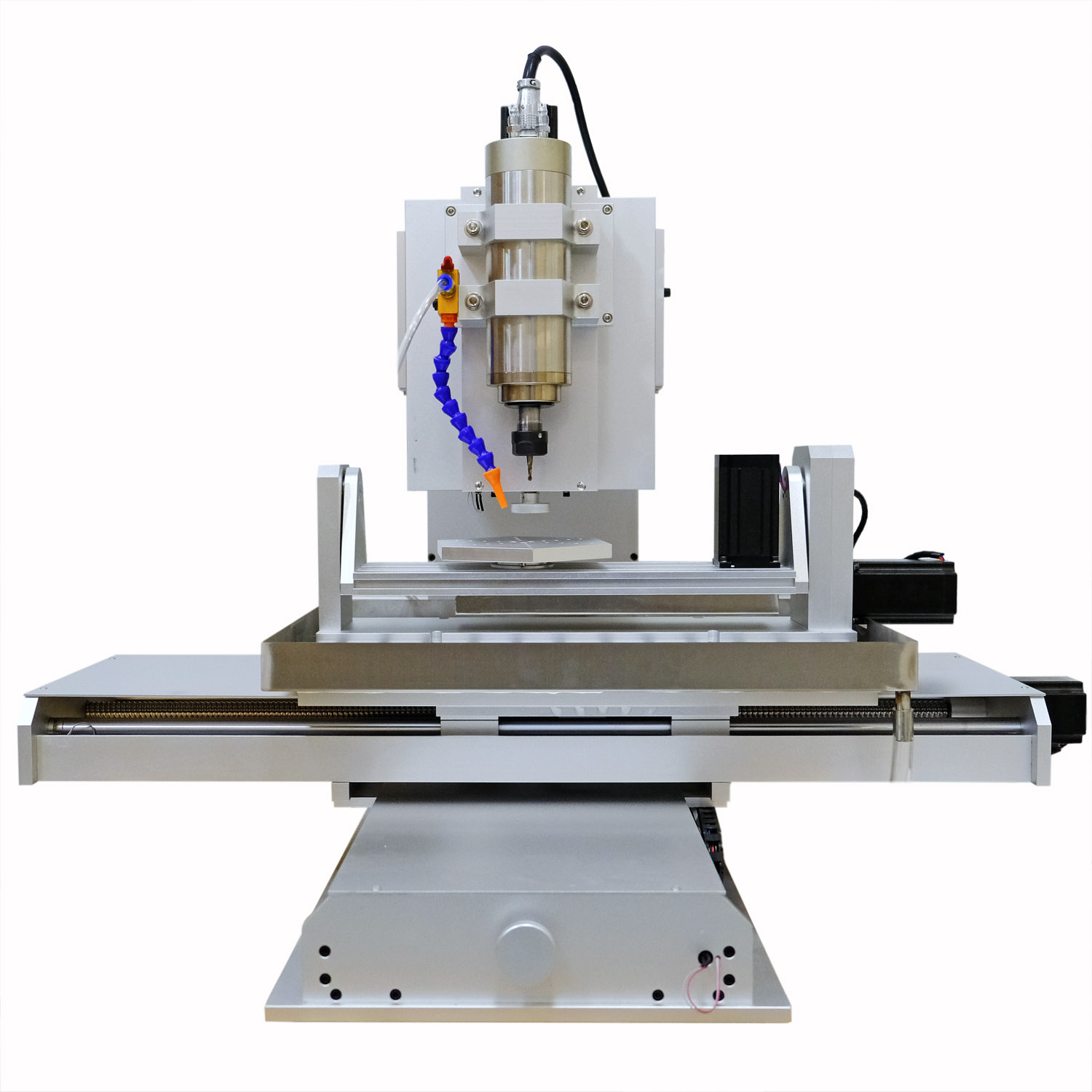

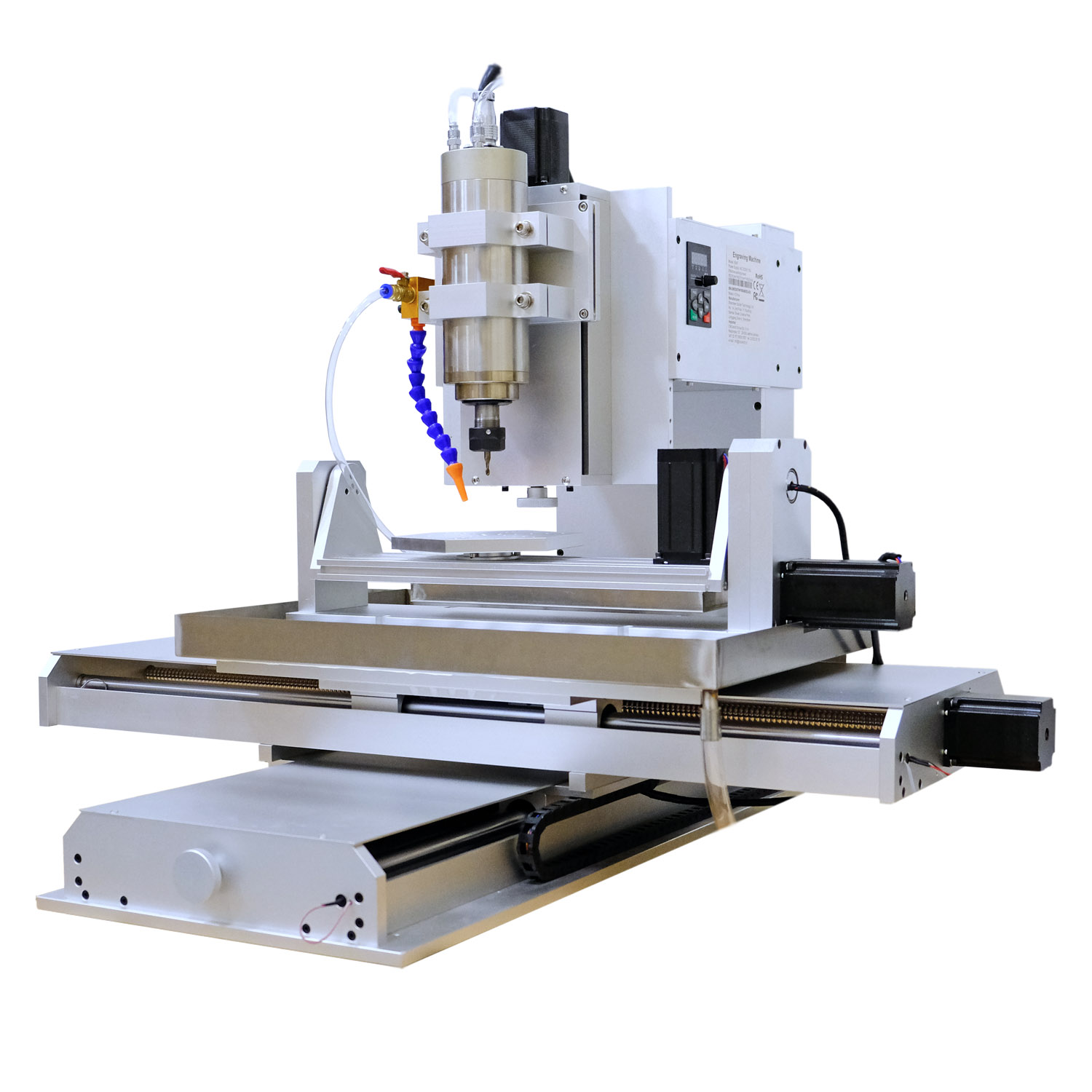

Glodalica CNC CNCTech 6040 5D - 2,2 kW
Pristupite detaljima iz novog kuta.
Od ravnog dizajna do detalja u prostoru
Modeli, prototipovi i komponente s nekoliko obrađenih površina - 6040 5D kombinira kretanje u osi X, Y i Z s A/B nagibnim rotirajućim stolom. Možete mijenjati položaj materijala u odnosu na alat i planirati složenije operacije.
Okomiti dizajn, vodeno hlađeno vreteno i kuglični vijci stvaraju kompaktnu stanicu za glodanje, graviranje i bušenje.
Pogledajte 6040 5D na poslu
Minuta za rezačem: aluminij, stolni pokret A/B i trodimenzionalni model.
Demonstracijski video 6040 5D glodalice. Vidljivi alati i nosači odabrani su tako da odgovaraju prikazanim detaljima.
Pet sjekira. Više mogućnosti.
Više stranica u jednom držaču
Rotacijske osi A i B mijenjaju položaj detalja u odnosu na rezač. To olakšava dosezanje površina koje zahtijevaju ponovno pričvršćivanje na ravnom stolu.
Vreteno 2,2 kW
Vodeno hlađenje i ER20 montaža omogućuju odabir alata za glodanje, graviranje i bušenje.
Prostor za prototipove
Kompaktni dizajn u obliku stupova dobro će funkcionirati u studiju za modeliranje, radionici i prilikom učenja obrade CNC.

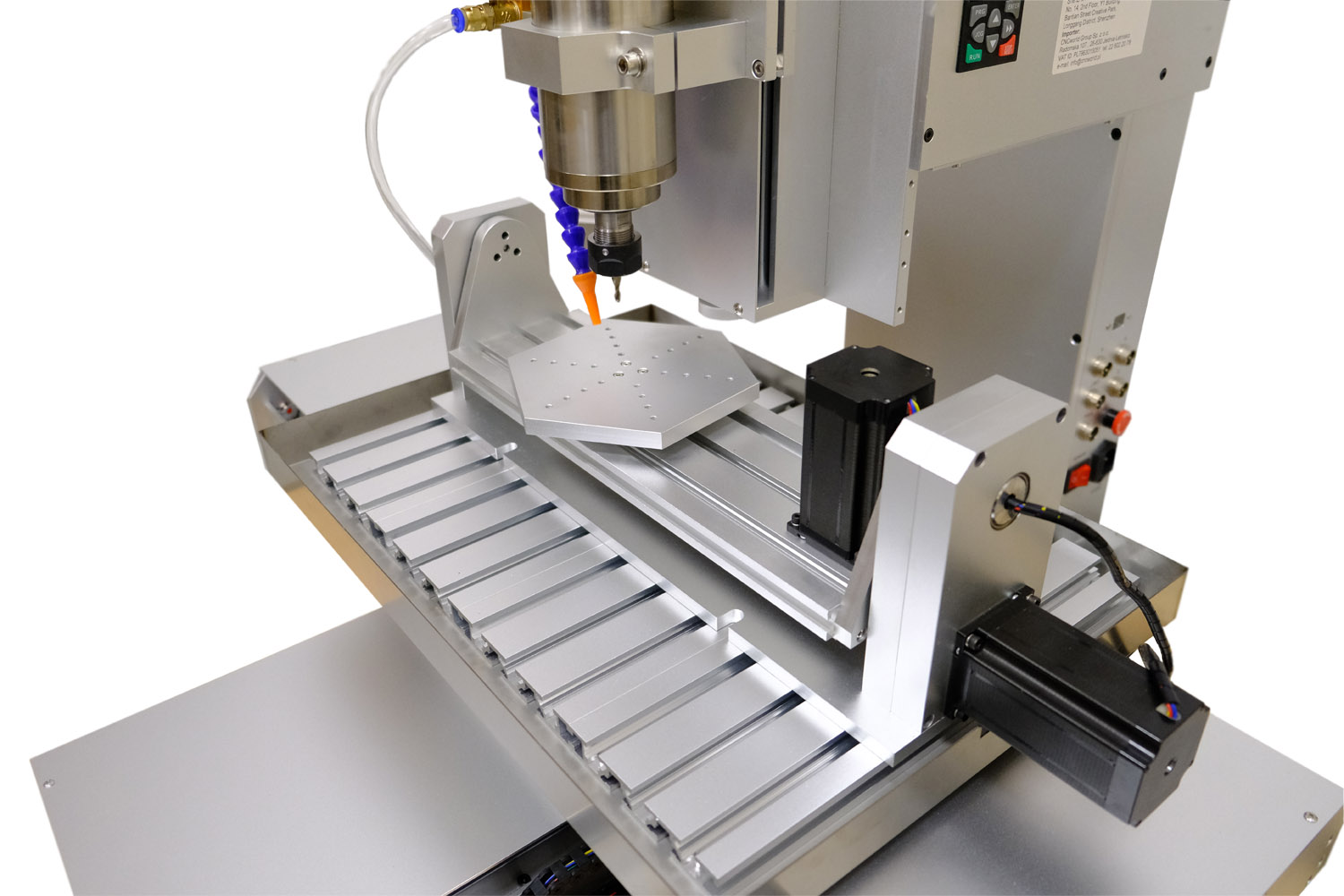

Okrenite detalj, posegnite dalje
Postavite materijal pod pravim kutom

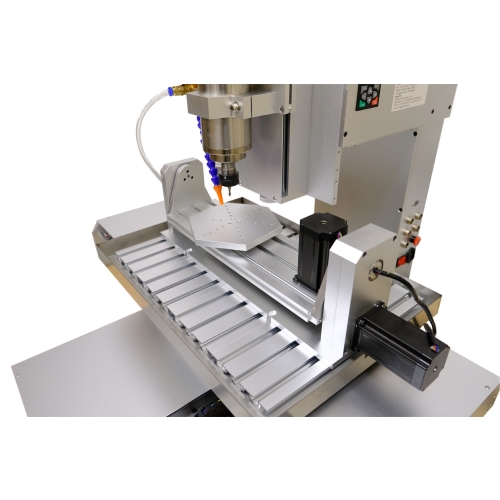

Stol A/B omogućuje rotiranje i naginjanje pričvršćenog predmeta. Ovo je korisno pri obradi stranica, nagnutih površina i trodimenzionalnih modela.
Program obrade mora uzeti u obzir kinematiku stola. Za rad s više osi potreban vam je odgovarajući program CAM, postprocesor i ispravna konfiguracija Mach3.
Dostupni raspon za radni predmet ovisi o njegovom obliku, montaži, duljini alata i kutu stola. Polje XYZ ne označava maksimalne dimenzije obratka u pet osi.
Tri pogleda na obradu
Kratke snimke prikazuju mljevenje materijala i rad nagibnog i rotacijskog stola.
Aluminij ispod rezača
Krupni planovi grube obrade aluminijskog detalja.
8 sekundi obradeStol A/B na djelu
Glodanje prostornog detalja s nagnutim stolom.
8 sekundi obradeOd modela do detalja
Glodanje površine i detalja figure.
8 sekundi obradeDemonstracijski materijali proizvođača za 6040 5D. Učinak obrade ovisi o materijalu, alatu, montaži i pripremljenom programu.
Snaga na alatu. Hlađenje u cirkulaciji.

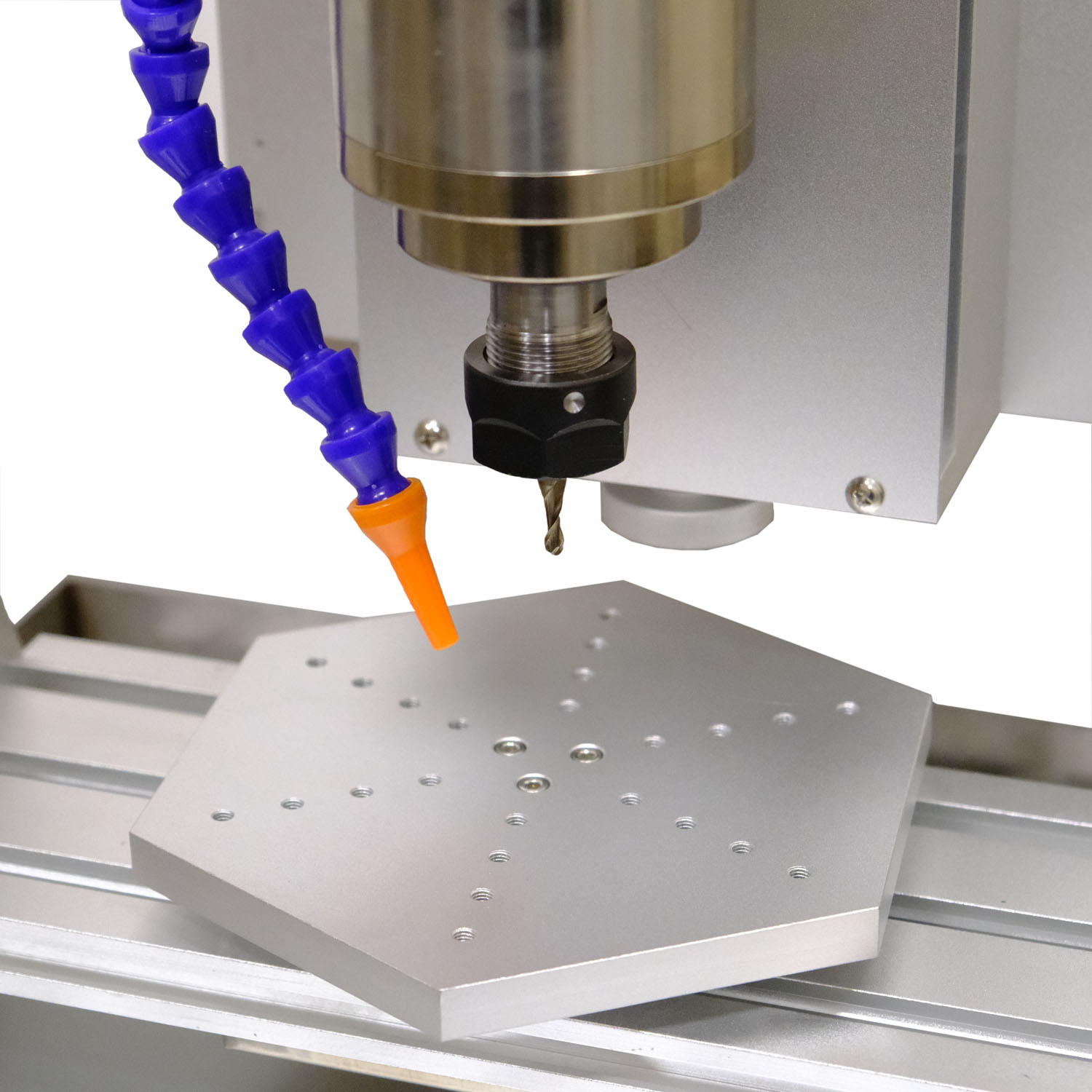

Vreteno 2,2 kW s montažom ER20
Ubrzati do 24 000 o/min omogućuje prilagodbu brzine prema alatu i materijalu. Čahure ER20 služe za montažu glodala s odgovarajućim promjerom drške.
Vreteno je vodeno hlađeno. Mlaznica na glavi omogućuje vam usmjeravanje rashladnog sredstva u zonu obrade - posebno korisno pri radu s aluminijem.
Ideje koje se oblikuju
Drvo i plastika
Makete, reljefi i prototipovi izrađeni od drva, akrila, PVC-a i pažljivo biranih građevinskih materijala.
Obojeni metali
Lagano glodanje i graviranje aluminija, mesinga i bakra uz odgovarajuće odabrane alate, posmake i hlađenje.
Radionica i edukacija
Učenje programiranja CNC, provjera projekata i izrada malih elemenata i testnih serija.
Kako to funkcionira u praksi, tj. pravi primjeri
Fotografije radova i detalja objavio je proizvođač za 6040 5D.

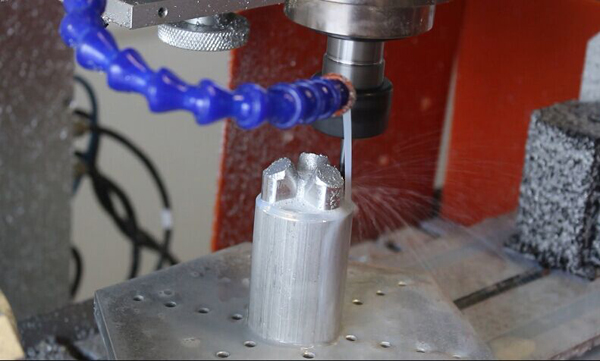

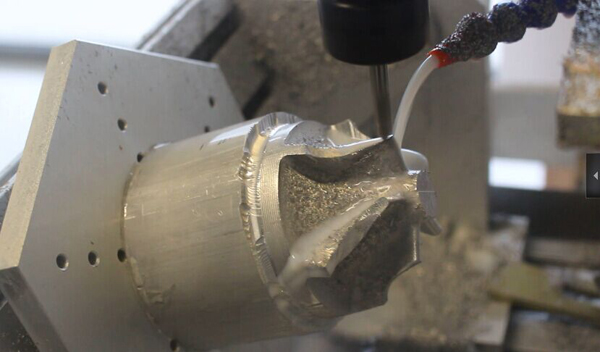

Primjer obrade aluminijskog detalja.

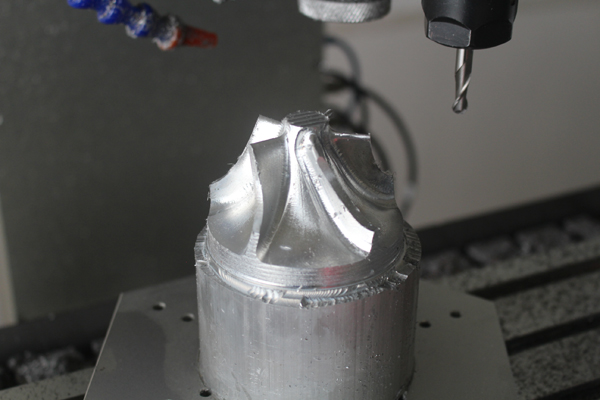

Prostorni detalj tijekom glodanja.
Primjer rada na nagnutom stolu.

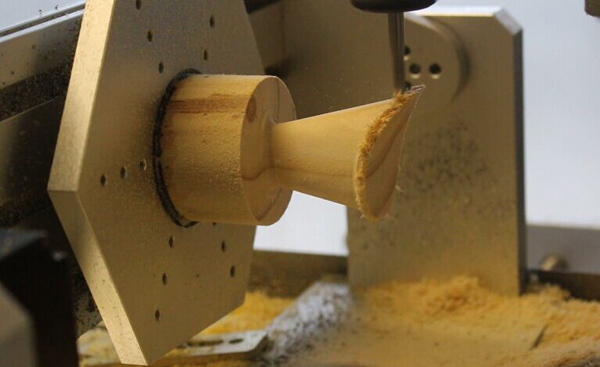

Glodanje modela od drveta.
Stabilno kretanje počinje s mehanikom

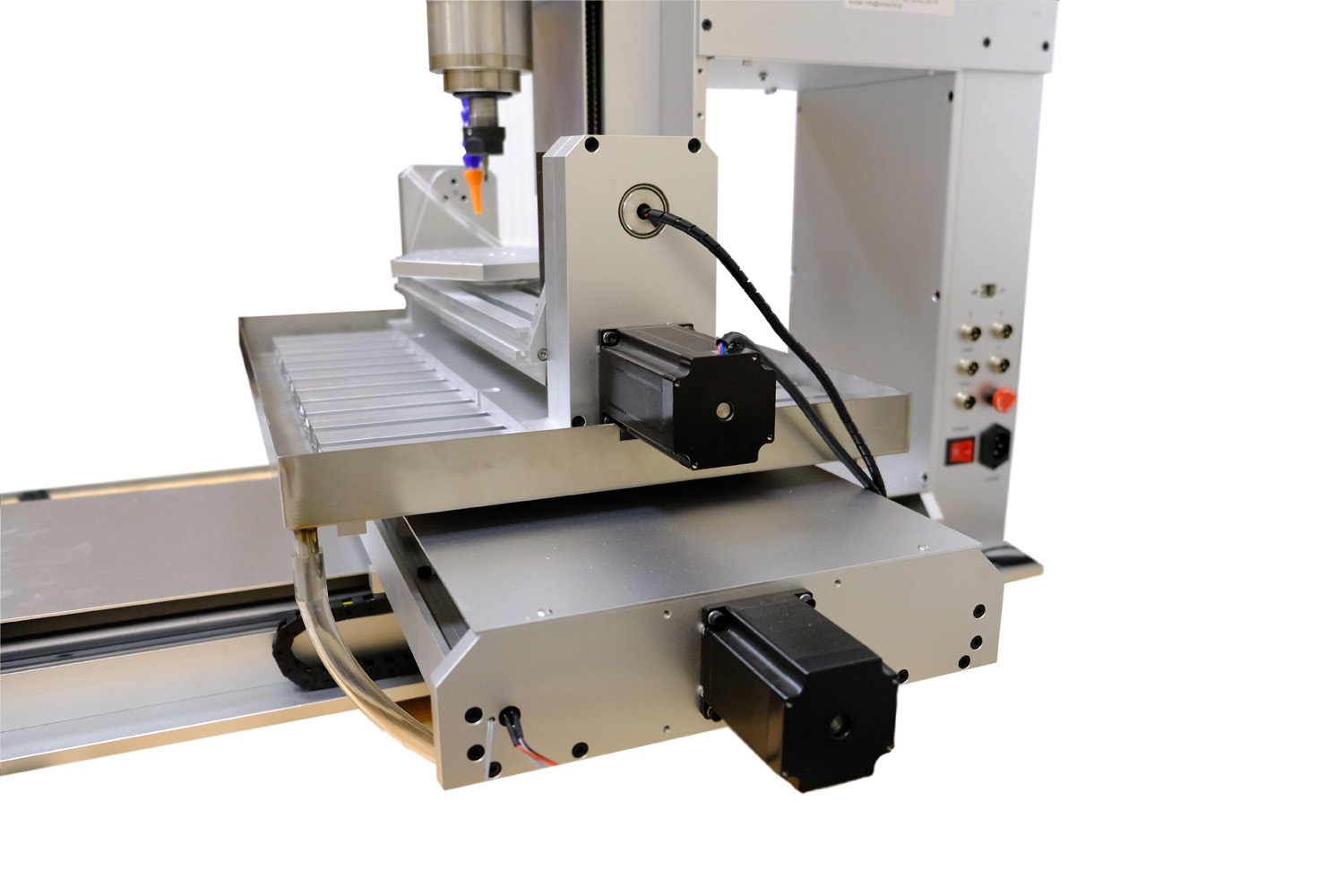

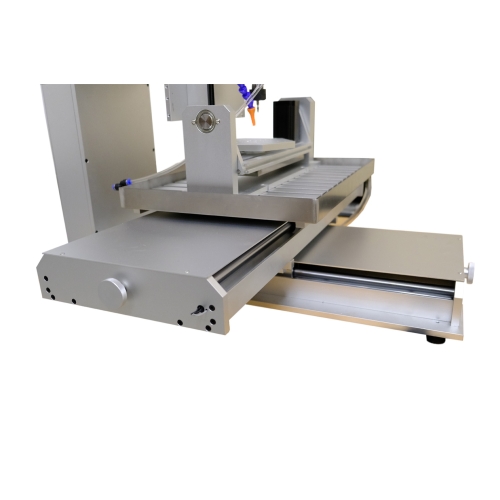

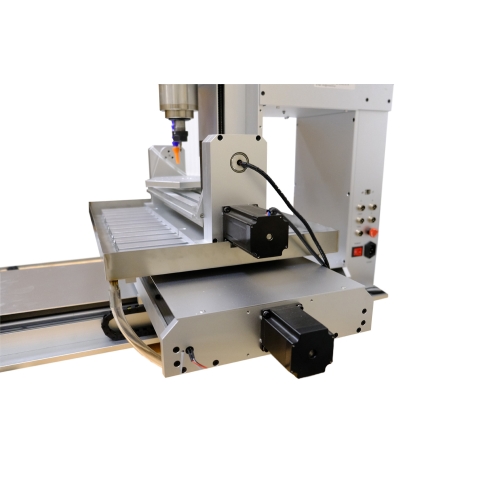

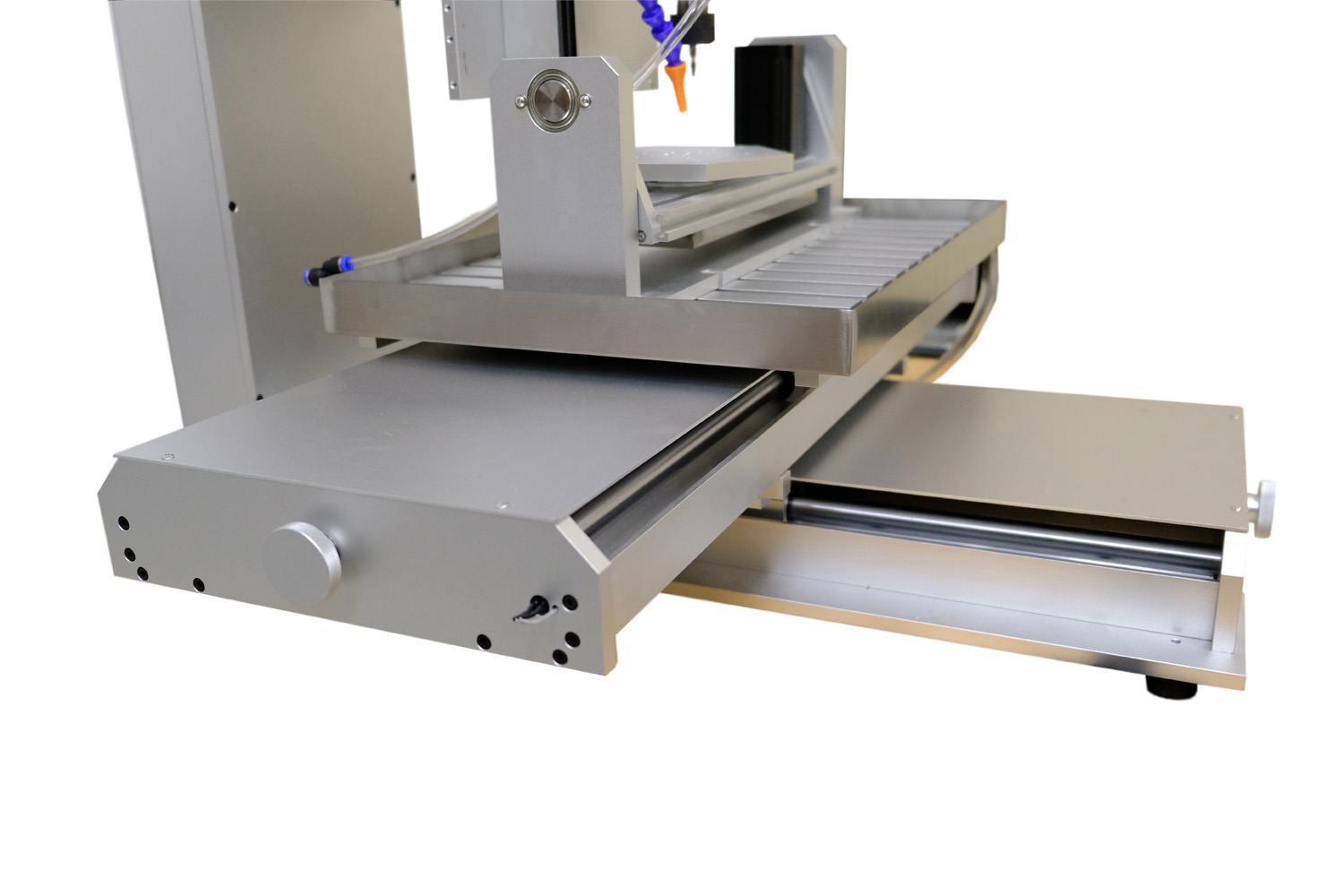

Kuglični vijak i križni stol
Linearne osi koriste kuglične vijke tipa 1605 i vodilice od kromiranih valjaka. Pomični stol radi ispod okomito postavljenog vretena.
Vidljivi poklopci na vodilicama ograničavaju izravno slijeganje strugotine na pokretne elemente. Redovito čišćenje i podmazivanje pomažu u glatkom radu mehanike.
Pripremite svoju stanicu i započnite svoj projekt
Pribor za trčanje
- Vreteno 2,2 kW i ugrađenim sustavom upravljanja.
- Nagibno-rotirajući stol za rad na osovinama A i B.
- Stezaljke za pričvršćivanje, ključevi i rezači za startere.
- Pumpa za vodu, strujni kabel i kabel USB.
- Senzor visine alata.
Zasebno pripremite računalo i licencu Mach3. Projekt treba pretvoriti u šifru G pomoću odgovarajućeg softvera CAM.

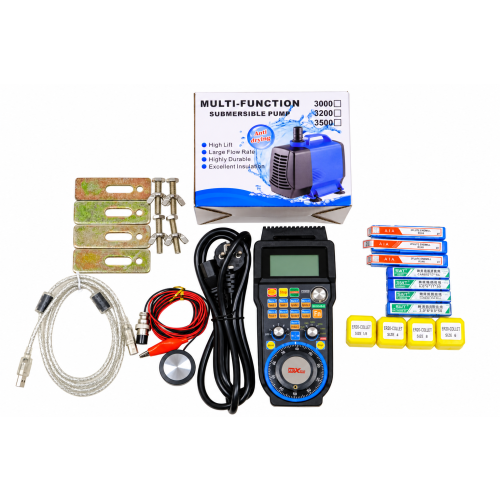

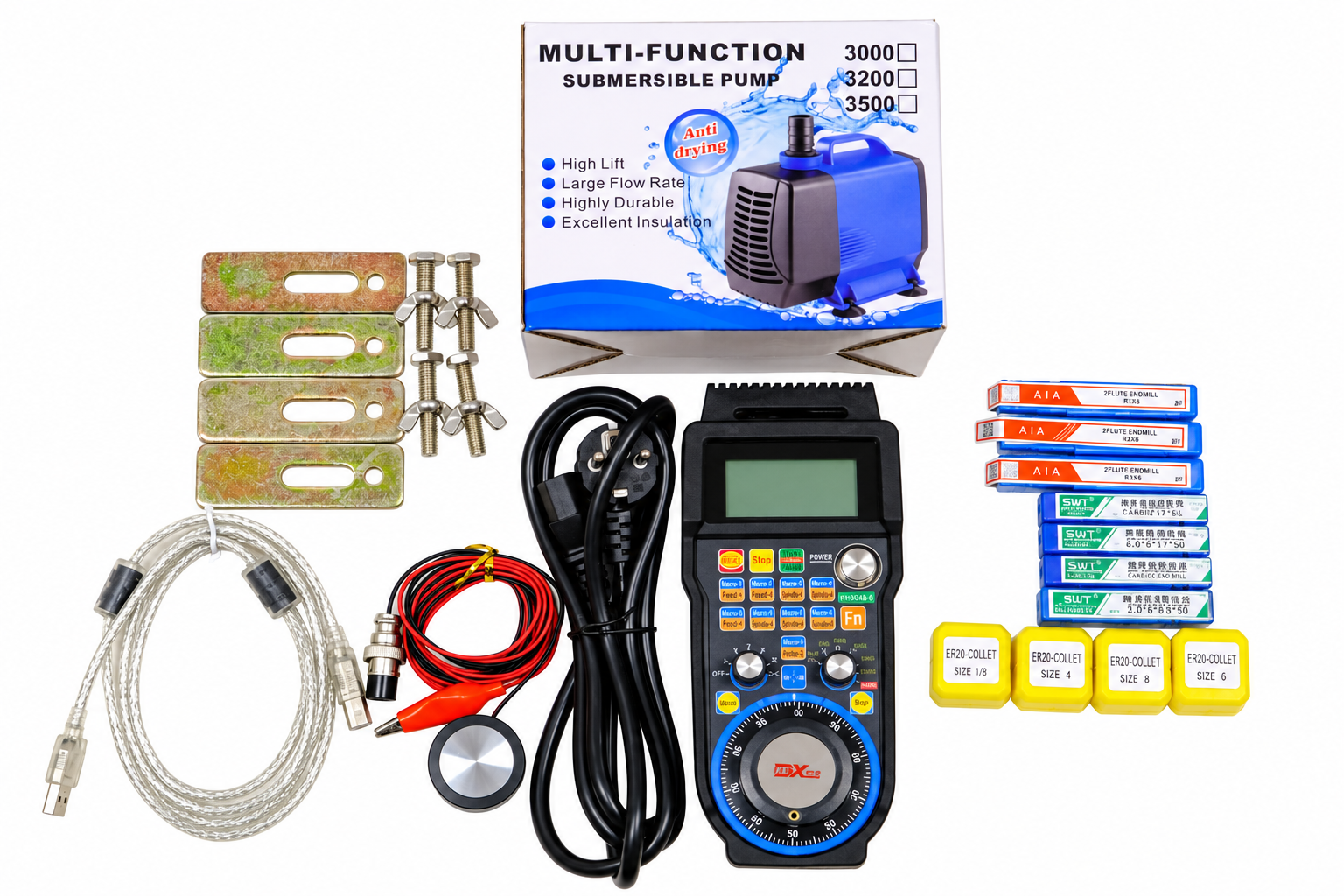

Pribor uključen
Upravljanje, stezanje i alati — oprema za pripremu radnog mjesta.
Oprema za svakodnevni rad
- Ručni upravljač s kotačićem za podešavanje — praktično ručno podešavanje položaja osi.
- Pumpa za vodu za sustav hlađenja vretena.
- Set glodala za početak rada sa strojem.
- ER20 stezne čahure za montažu alata s različitim promjerima drške.
- Stezne pločice s vijcima za pričvršćivanje materijala na stolu.
- Senzor visine alata za postavljanje referentne točke Z osi.
- USB kabel i kabel za napajanje za spajanje stroja.
Tehnički parametri
| Parametar | Vrijednost |
|---|---|
| Model | 6040 5D, vertikalni dizajn |
| Broj osovina | 5: X, Y, Z i zakretni A i B |
| Nazivna radna površina XYZ | 400 × 600 × 150 mm |
| Stvarni raspon obrade XYZ | 375 × 535 × 150 mm |
| Snaga vretena | 2,2 kW |
| Okretaji vretena | Maks. 24 000 o/min |
| Hlađenje vretena | vode |
| Montaža alata/promjer vretena | ER20 / 80 mm |
| Pogon osovine XYZ | Kuglični vijak tip 1605 |
| Vodiči | Kromirane osovine i linearni ležajevi; X i Y: Ø20 mm, Z: Ø16 mm |
| Deklarirana točnost pozicioniranja | 0,02 mm |
| Maksimalna brzina dodavanja | 4000 mm/min |
| Maksimalno opterećenje XY stola | 50 kg |
| Maksimalno opterećenje sklopa rotacijske osovine | 15 kg |
| Povezivanje s računalom | USB |
| Kontrolni softver | Mach3; licenca nije uključena |
| Napajanje | 230V AC |
| Dimenzije stroja: visina × dužina × širina. | 715 × 700 × 610 mm |
| Težina stroja | 103 kg |
0,02 mm je deklarirana točnost pozicioniranja, a ne zajamčena tolerancija svakog gotovog detalja. Brzina od 4000 mm/min najveća je vrijednost; Radni posmak se odabire prema materijalu, alatu i dubini rezanja. Opterećenje XY stola i rotirajućeg sklopa dvije su različite granice.
Prije nego pokrenete svoj prvi program
Što radi pet sjekira?
Tri linearne osi odgovorne su za pozicioniranje alata u odnosu na materijal, a dvije rotacijske osi mijenjaju položaj obratka. To vam omogućuje obradu detalja s različitih strana. Način vođenja osi proizlazi iz konfiguracije programa i upravljanja.
Je li polje 600 × 400 mm dostupno s rotirajućim stolom?
600 × 400 mm je nominalna površina modela. Stvarni raspon linearnih osi je X 375, Y 535 i Z 150 mm. Nakon montaže stola A/B, prostor za radni predmet je manji, a također ovisi o kutu nagiba i montaži.
Je li softver uključen?
Glodalica radi s Mach3 do USB. Licenca za kontrolni program i softver za pripremu staza CAM moraju se dostaviti zasebno. Za rad s više osi potreban vam je postprocesor kompatibilan sa sustavom ovog stroja.
Vaš sljedeći projekt može imati više dimenzija
Odaberite 6040 5D za modele, prototipove i obradu malih detalja. Trebate li pomoć pri odabiru? Kontakt CNCWorld.
