CNC Laser CO2 40W 35x24cm (K40) + Air Assist + Red Point + Rotirajući nastavak
919.00 €779.00 € s PDV-om623.20 € bez PDV-aTermotransferna preša za šalice 2u1 dupla
1 109.00 €275.00 € s PDV-om220.00 € bez PDV-a
CNC 1515 glodalica za graviranje 1500x1500mm 2.2kW + pribor
Dostupnost: Dostupno
Trošak dostave: od 0.00 €
Kataloški broj: 10421
Šifra proizvođača: OX-1515
Stanje na skladištu:
EAN kod: 5907052590730
Stanje proizvoda: Novo
- Opis proizvoda
- Recenzije proizvoda (0)
Glodalica CNC 1515 ULTRA - 2,2 kW, polje 1300 × 1300 × 150 mm
Kuglični vijci, linearne vodilice, ER20 vodeno vreteno i DDCS V4.1 samostalni upravljač.
Pretvorite svoj dizajn u gotov detalj
Izbosti konture, džepove i ugraviraj vlastite uzorke. CNC stanica vam daje slobodu da kreirate dekoracije, prototipove i tehničke elemente od materijala namijenjenih za stroj.
CNC 1515 ULTRA je glodalica s efektivnim poljem 1300 × 1300 × 150 mm i vodenim vretenom 2,2 kW. Velika radna površina olakšava planiranje većih elemenata i nekoliko detalja u jednoj montaži. Dizajn koristi SFU1610 kuglične vijke u X/Y i SFU1204 u Z, HGR15 i MGN15 vodilice i četiri 57HSE koračna pogona s momentom zatvorene petlje od 2,2 Nm. Kontroler DDCS V4.1 sa zaslonom 7″ samostalno izvršava pripremljeni G kod, bez stalnog priključenja računala. Datoteke se mogu isporučiti putem USB memorije ili Etherneta.
Možete implementirati pojedinačne projekte i ponoviti pripremljene staze u sljedećim narudžbama. Vlastita glodalica omogućuje vam da proširite svoju radionicu mehaničkim glodanjem i personalizacijom.
Najvažnije prednosti
Vođenje alata po konturi
U osi X/Y nalaze se kuglični vijci SFU1610 promjera 16 mm i HGR15 vodilice, a u osi Z nalaze se SFU1204 vijak promjera 12 mm i vodilica MGN15. Vaša vlastita CNC stanica daje vam slobodu da napravite naknadne verzije detalja i ponovite pripremljene staze.
Vaš vlastiti dizajn u materijalu
Vreteno promjera 80 mm i duljine 238 mm ima raspon okretaja u minuti 0–24 000. Ovo je funkcija za studio koji izrađuje dekoracije, prototipove i male tehničke dijelove.
Samostalni rad s G-kodom
DDCS V4.1 samostalno izvršava pripremljene datoteke i ima 7″ ekran i ručni MPG manipulator. Možete odvojiti pripremu projekta od rada glodalice i jednostavno obavljati zadatke u radionici.
Kontrola kretanja osi
Stroj ima četiri zatvorena petlja 57HSE 2,2 Nm koračna pogona. Ovo je oprema za radionicu koja izrađuje konture, reljefe i veće CNC projekte.
Baza alata pod kontrolom
Granični prekidači X/Y/Z osi podržavaju kontrolu navođenja i dometa. Prikladno namještanje nadopunjuje kontrolu i mehaniku glodalice.
Kretanje i obrada prilagođeni zadatku
Maksimalno kretanje pozicioniranja je 15 000 mm/min, a raspon brzine rezanja je do 5000 mm/min. Veliko polje olakšava izradu većeg detalja ili više elemenata u jednom rasporedu.
Ideje za aplikacije
Dekoracije i graviranje
Natpisi, ornamenti, reljefi i pojedinačni projekti.
Prototipovi
Modeli i elementi za provjeru geometrije vlastitog dizajna.
Detalji i kratke serije
Konture, džepovi i dijelovi izrađeni od pripremljenog G koda.

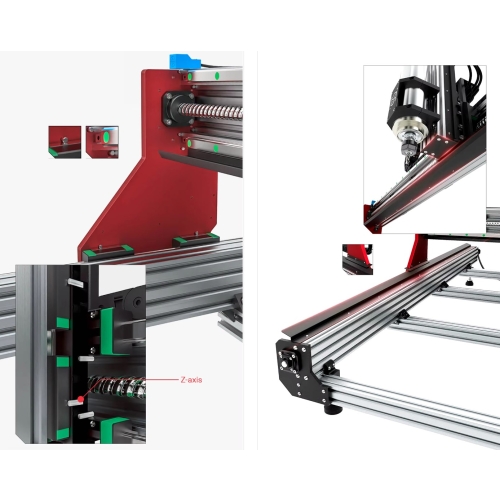

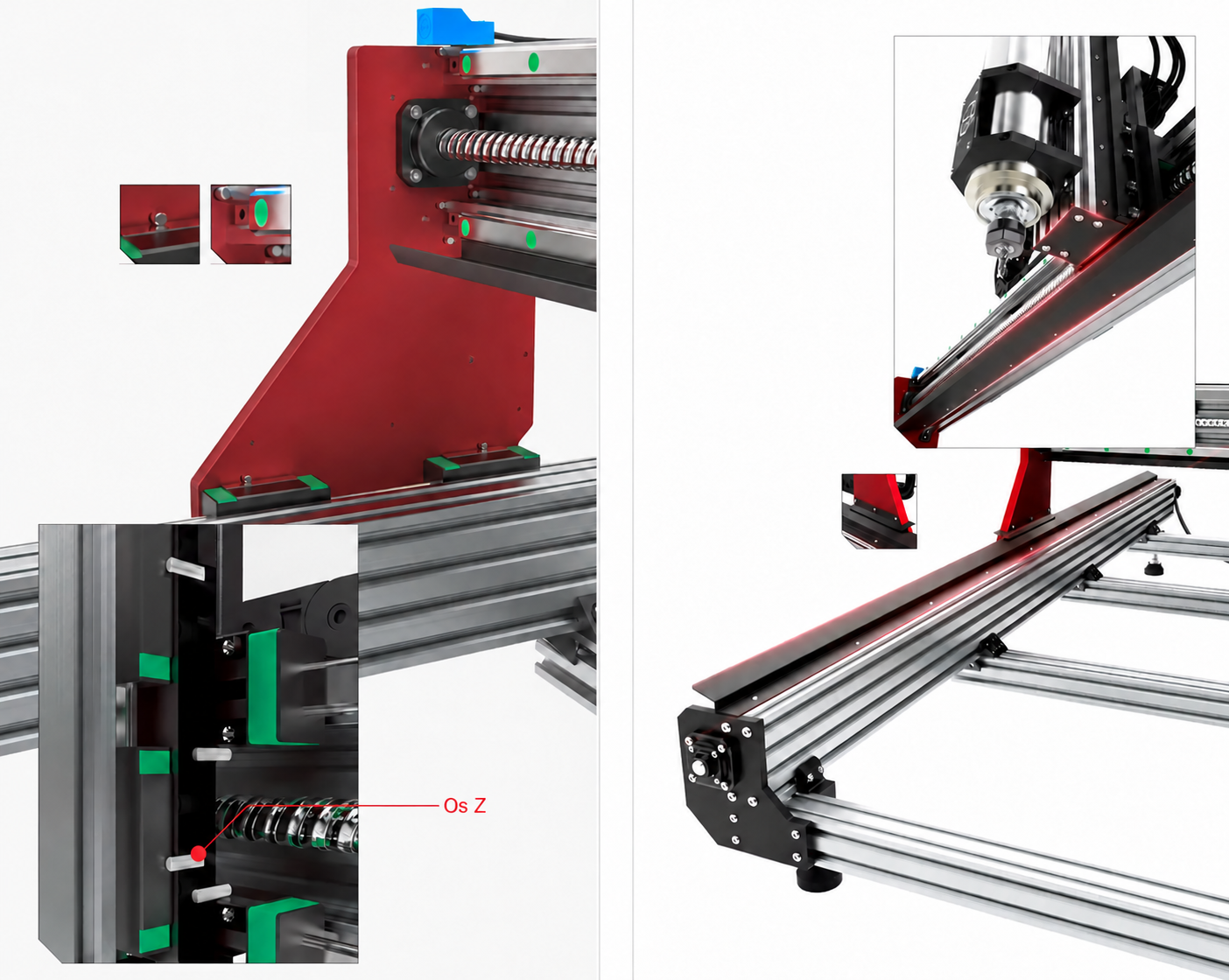

Osovinska mehanika
SFU1610 / SFU1204 i HGR15 / MGN15

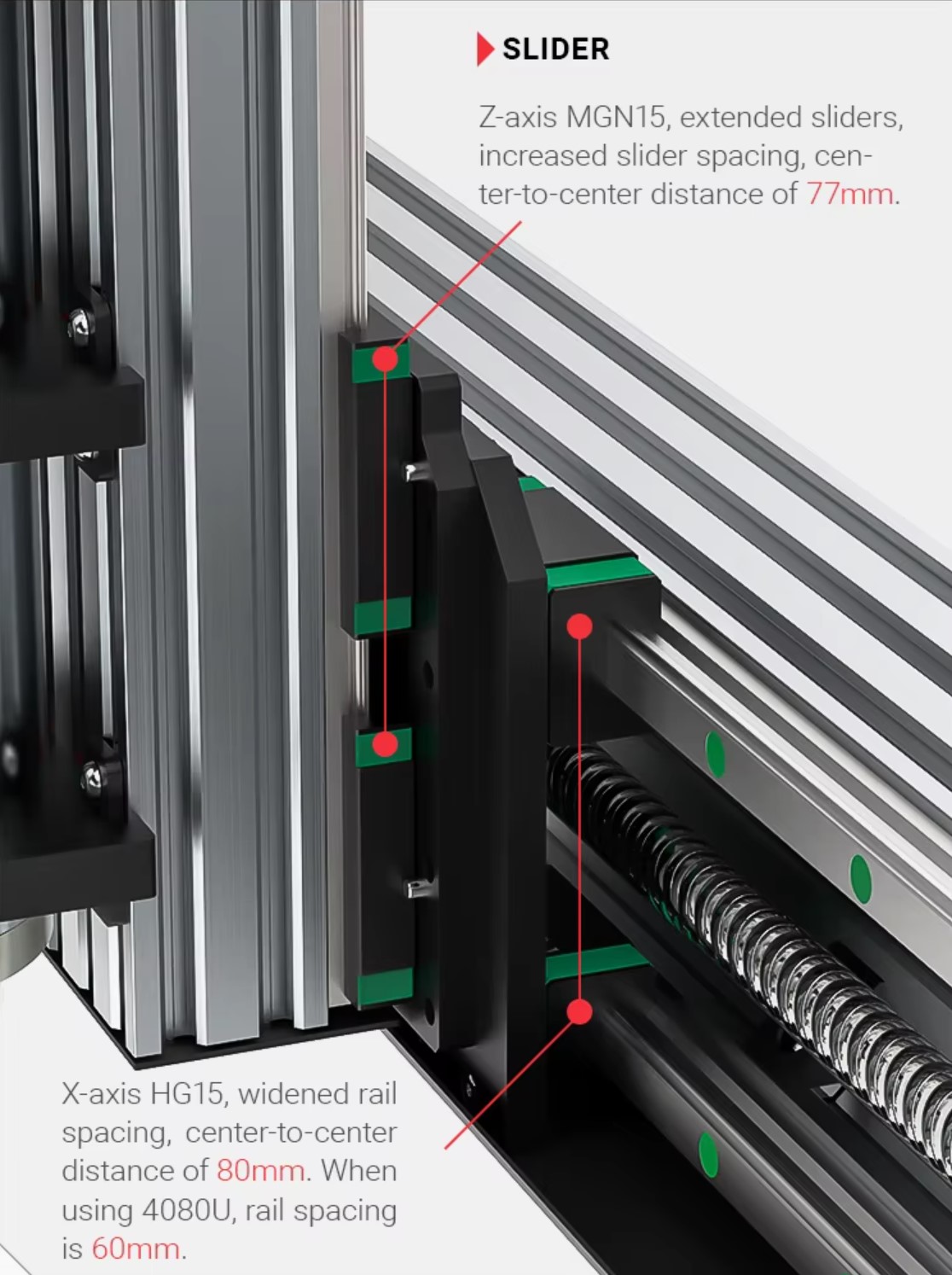

U osi X/Y nalaze se kuglični vijci SFU1610 promjera 16 mm i HGR15 vodilice, a u osi Z nalaze se SFU1204 vijak promjera 12 mm i vodilica MGN15. Vodilica s dvostrukom bazom podupire strukturu osovine. Okvir, vijci i vodilice zajedno pokreću osi. Ova struktura je osnova za projektirano mljevenje.
Vaša vlastita CNC stanica daje vam slobodu da napravite naknadne verzije detalja i ponovite pripremljene staze.
Vreteno
2,2 kW vodeno hlađen, ER20
Vreteno promjera 80 mm i duljine 238 mm ima raspon okretaja u minuti 0–24 000. Kućište je izrađeno od nehrđajućeg čelika 304, a poklopac za vodu je od aluminija. Vreteno pokreće alat i omogućuje mehaničko glodanje i graviranje. Možete realizirati konture, džepove i prostorne detalje unutar mogućnosti stroja.
Ovo je funkcija za studio koji izrađuje dekoracije, prototipove i male tehničke dijelove.
DDCS V4.1 kontroler
G kod bez računala tijekom zadatka
DDCS V4.1 samostalno izvršava pripremljene datoteke i ima 7″ ekran i ručni MPG manipulator. Prijenos preko USB memorije omogućuje isporuku programa bez stalne veze s računalom. Upravljač izvršava pripremljene datoteke bez stalnog priključenja računala. Zaslon i manipulator olakšavaju rad uređaja.
Možete odvojiti pripremu projekta od rada glodalice i jednostavno obavljati zadatke u radionici.
Pogon i elektronika
Četiri 57HSE 2,2 Nm i 2,2 kW pretvarača
Stroj ima četiri zatvorena petlja 57HSE 2,2 Nm koračna pogona. 800 W glavno napajanje napaja 36 V pogonskom sustavu. Pogoni zatvorene petlje okosnica su implementacije putanje alata. Inverter podržava rad vretena.
Ovo je oprema za radionicu koja izrađuje konture, reljefe i veće CNC projekte.
Sonda i baza
Z postavka i kontrola prolaza
Granični prekidači X/Y/Z osi podržavaju kontrolu navođenja i dometa. Senzor osi Z pomaže u određivanju položaja alata. Ovo je praktična funkcija prilikom zamjene rezača i pripreme drugog detalja.
Prikladno namještanje nadopunjuje kontrolu i mehaniku glodalice.
Brzina i organizacija
Kretanje pozicioniranja i posmak za rezanje
Maksimalno kretanje pozicioniranja je 15 000 mm/min, a raspon brzine rezanja je do 5000 mm/min. Zasebno pozicioniranje i rasponi rezanja omogućuju vam organiziranje putovanja i strojne obrade. Stroj izvršava pripremljeni G kod u dostupnom radnom prostoru.
Veliko polje olakšava izradu većeg detalja ili više elemenata u jednom rasporedu.
Materijali za vaše projekte
Drvo
- Konture, reljefi, džepovi i ukrasni elementi od pravilno pričvršćenog materijala.
Plastika
- Glodanje i graviranje.
Odabrani metali
- Radnje prilagođene nagibu, geometriji alata, hlađenju i krutosti ugradnje.
Softver i kontrola
Priprema programa za DDCS V4.1
Kontrola povezuje pripremljeni projekt s radom uređaja i parametrima zadatka.
Vaše vlastite datoteke omogućuju vam implementaciju pojedinačnih projekata, pripremu naknadnih verzija detalja i povratak na odabranu geometriju za sljedeće narudžbe.
Što dobivate u svakodnevnom radu?
Pretvorite svoj dizajn u gotov detalj
- Dekoracije i graviranje — Natpisi, ornamenti, reljefi i pojedinačni projekti.
- Prototipovi - Modeli i elementi za provjeru geometrije vlastitog dizajna.
- Detalji i kratke serije — Konture, džepovi i dijelovi izrađeni od pripremljenog G koda.
- Vlastiti projekti — Sloboda dovršavanja narudžbi u skladu s vlastitom grafikom ili geometrijom.
- Naknadne narudžbe — Mogućnost proširenja ponude novim proizvodima i kratkim serijama.
Tehnički podaci
| Parametar | Vrijednost |
|---|---|
| Model | CNC 1515 ULTRA |
| Efektivno polje XYZ | 1300 × 1300 × 150 mm |
| Dimenzije nakon sklapanja | 1665 × 1630 × 710 mm |
| Ukupna težina uređaja | 130 kg |
| Napajanje | 220–230 V, 50 Hz |
| X/Y vijci | SFU1610, Ø16 mm |
| Z vijak | SFU1204, Ø12 mm |
| X/Y vodilice | HGR15 |
| Z vodič | MGN15 |
| Pogoni | 4 × 57HSE 2,2 Nm, zatvorena petlja |
| Z-sonda | Četvrtasti metalni senzor |
| Brzina pozicioniranja | 0–15 000 mm/min |
| Brzina rezanja | 0–5000 mm/min |
| Formati | G-kod |
| Vreteno | 2,2 kW, vodeno hlađen, ER20 |
| Dimenzije vretena | Ø80 × 238 mm |
| Okretaji vretena | 0–24 000 o/min |
| Ležajevi | 3 × 7005 + 1 × 7002 |
| Točnost vretena | Radijalno <0,03 mm; aksijalni <0,01 mm |
| Koaksijalnost | 0,025 mm |
| Kontrolor | DDCS V4.1, 7″, izvan mreže |
| Prijenos datoteka | USB/Ethernet |
| Manipulator | MPG |
| Inverter | VFD 2,2 kW, 220–230 V |
| Napajanje pogona | 800 W, 36 V |
| Pomoćno napajanje | 24 V, 50 W |
| Relejni modul | 4-kanal |
| Modul osi | BH57, 4 - aksijalni |
| Terminal | DB37 |
| Hlađenje elektronike | 3 DC ventilatori |
Oprema CNC 1515 ULTRA
- CNC 1515 ULTRA glodalica
- Kontroler sa zaslonom DDCS V4.1
- 4 koračni motori 2,2 Nm
- 2,2 kW vreteno vodeno hlađeno
- Granični prekidači X/Y/Z osi
- Pribor za montažu
- Upute za upotrebu
- Kabel za napajanje
Pitanja prije kupnje
Koje je radno područje glodalice?
1300 × 1300 × 150 mm.
Koje je vreteno korišteno?
2,2 kW, vodeno hlađen, ER20.
Kako kontroler komunicira?
USB/Ethernet.
Što dobivam sa strojem?
CNC 1515 ULTRA glodalica; Kontroler sa zaslonom DDCS V4.1; 4 koračni motori 2,2 Nm; 2,2 kW vreteno vodeno hlađeno; granični prekidači X/Y/Z osi; Pribor za montažu; Upute za upotrebu; Kabel za napajanje.
Odaberite rješenje za svoj studio
Proširite mogućnosti svoje radionice uz CNCWorld. Naš hrvatski tim pomoći će vam odabrati uređaj i konfiguraciju za vaše projekte, uz pristup servisu i podršci. Kontaktirajte nas i razgovarajte o stroju za svoju tvrtku.
Informacje handlowe
Nitko još nije napisao recenziju za ovaj proizvod. Budite prvi i napišite recenziju.
Samo registrirani kupci mogu pisati recenzije proizvoda. Ako imate račun u našoj trgovini, prijavite se, a ako ne, otvorite besplatan račun i napišite recenziju.
