Stroj za lasersko rezanje metala FIBER 1500W 130x90cm + pribor
Dostupnost: Dostupno
Vrijeme dostave: 5 dana
Trošak dostave: od 0.00 €
Kataloški broj: 10333-V1
Šifra proizvođača: UG-1390FL
Stanje na skladištu:
EAN kod: 5907052590648
Stanje proizvoda: Novo
- Opis proizvoda
- Recenzije proizvoda (0)

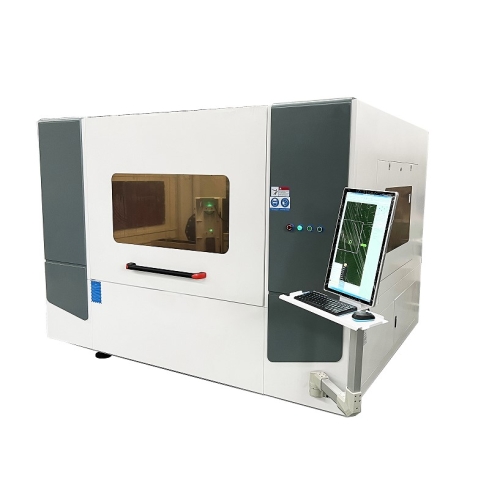

FIBER UG-1390FL stroj za lasersko rezanje - 1500 W, 1300 × 900 mm
Zatvoreni stroj za rezanje metala sa glavom koja automatski postavlja fokus, računalom, hlađenjem i opremom za rad.
Režite metal prema vlastitom nacrtu
Izradite tehničke elemente, znakove i dijelove kućišta na vlastitom stroju za rezanje FIBER. Laserska tehnologija vam daje slobodu implementiranja kontura, rupa i rasporeda nekoliko detalja u jednom projektu.
UG-1390FL je FIBER laserski stroj za rezanje snage 1500 W, namijenjen za pripremu metalnih detalja od lima. Polje 1300 × 900 mm omogućuje raspored elemenata prema njihovom obliku i veličini serije. Stroj je pogodan za ploče, ručke, kućišta, dijelove opreme i druge detalje čiji se dizajn može pripremiti kao konture za rezanje. Konfiguracija kombinira MAX MFSC-1500C izvor, RAYTools BMH110 glavu za automatsko fokusiranje i 2000 FSCUT kontrolu sa CypCut2000s softverom. Integrirano računalo sa zaslonom i daljinskim upravljačem olakšava pripremu zadatka i upravljanje uređajem na radnoj stanici.
Vlastito rezanje metala otvara mogućnost izrade prototipova, kratkih serija i tekućih narudžbi. Imate kontrolu nad geometrijom projekta i organizacijom rada u pogonu.
Rezanje lima laserom FIBER
Najvažnije prednosti
Snaga za svakodnevne zadatke
Izvor vlakana MAX daje nazivnu snagu 1500 W i radi u pojasu 1060–1080 nm. Dobivate vlastitu lasersku stanicu za dovršavanje narudžbi od jednog detalja do niza elemenata. Dizajn procesa i parametri ostaju pod vašom kontrolom.
Precizan postupak rezanja
Glava RAYTools BMH110 ima automatsko podešavanje fokusa u kontinuiranom načinu rada. Ovo je ključni element stanice za izradu tehničkih detalja, kućišta i reklamnih elemenata.
Pogodan rad s listom
Nazubljeni stol podupire lim, a valjci olakšavaju njegovo dovođenje na radno polje. Vlastiti radni prostor daje vam slobodu rada na kratkim serijama, prototipovima i proizvodnji elemenata po narudžbi.
Od dizajna do metalnih detalja
Sustav CypCut2000s instaliran je na integriranom računalu s velikim LCD ekranom. Ovo je prikladan način za implementaciju promjenjivih projekata: od prototipa do sljedeće serije dijelova.
Mehanika za repetitivno kretanje
Osi X/Y pokreću servo motori 750 W Fuji, a os Z pokreće servo motor 400 W. Opsežna mehanika pruža osnovu za svakodnevnu proizvodnju iz vaših vlastitih CAD dizajna.
Rashladni uređaj u postavljenoj konfiguraciji
Rashladni uređaj CWFL-1000 ima spremnik 15 l i deklariranu temperaturnu stabilnost ±0,5°C. Imate izvor, glavu i hlađenje usklađene s jednom proizvodnom stanicom.
Konture, rupe i izrezivanje metalnih detalja
Izrezivanje ukrasnog obrisa
Gotovi ukrasni detalj
Krupni plan ruba detalja
Ideje za aplikacije
Prototipovi i kratke serije
Dijelovi za provjeru dizajna i naknadne verzije projekta.
Tehnički detalji
Ručke, ploče, nosači i elementi kućišta.
Oglašavanje i označavanje
Ploče, natpisi i ukrasi od metala.
Izvor lasera
MAX MFSC-1500C - 1500 W optička snaga
Izvor vlakana MAX daje nazivnu snagu 1500 W i radi u pojasu 1060–1080 nm. Konfiguracija je namijenjena za rezanje limova. Izvor optičkih vlakana je srce stroja i opskrbljuje energijom potrebnom za obradu. Podešavanjem parametara, jedan uređaj može nositi sljedeće projekte unutar svog djelokruga rada.
Dobivate vlastitu lasersku stanicu za dovršavanje narudžbi od jednog detalja do niza elemenata. Dizajn procesa i parametri ostaju pod vašom kontrolom.
Glava za rezanje
RAYTools BMH110 s automatskim podešavanjem fokusa
Glava RAYTools BMH110 ima automatsko podešavanje fokusa u kontinuiranom načinu rada. Glava fokusira zraku na materijal i surađuje s kontrolom stroja. Podešavanje fokusa olakšava izvođenje projekata s različitim vrstama limova.
Ovo je ključni element stanice za izradu tehničkih detalja, kućišta i reklamnih elemenata.
Stol i utovar
1300 × 900 mm nazubljeni stol s dovodnim valjcima
Nazubljeni stol podupire lim, a valjci olakšavaju njegovo dovođenje na radno polje. Struktura stola je prilagođena težini limova debljine 20 mm. Nazubljeni stol podupire lim, a pristup radnom polju olakšava utovar i prijem gotovih elemenata. U jednom projektu možete složiti jedan detalj ili niz dijelova.
Vlastiti radni prostor daje vam slobodu rada na kratkim serijama, prototipovima i proizvodnji elemenata po narudžbi.
Kontrola i dizajn
FSCUT 2000 + CypCut2000s
Sustav CypCut2000s instaliran je na integriranom računalu s velikim LCD ekranom. Prepoznavanje unutarnjih i vanjskih kontura pomaže u pripremi slijeda strojne obrade. Softver kombinira podršku geometrije dizajna s parametrima rezanja. Vi organizirate zadatak i rad stroja u jednom okruženju.
Ovo je prikladan način za implementaciju promjenjivih projekata: od prototipa do sljedeće serije dijelova.
Vožnja i vođenje
Fuji, SHIMPO, Hiwin, YYC i TBI
Osi X/Y pokreću servo motori 750 W Fuji, a os Z pokreće servo motor 400 W. SHIMPO reduktori, Hiwin HGR20C vodilice i YYC spiralni zupčanici rade zajedno za pomicanje u ravnini stola. Pogoni i sustav za navođenje surađuju pri stvaranju kontura. Precizno pomicanje osi osnova je za rezanje rupa, oblika i rasporeda mnogih dijelova.
Opsežna mehanika pruža osnovu za svakodnevnu proizvodnju iz vaših vlastitih CAD dizajna.
Hlađenje
S&A Teyu CWFL-1000 - uključen zasebni čip
Rashladni uređaj CWFL-1000 ima spremnik 15 l i deklariranu temperaturnu stabilnost ±0,5°C. Sustav hlađenja podržava stabilne toplinske uvjete lasera tijekom zadatka. Odgovarajuća oprema dio je ponuđene konfiguracije.
Imate izvor, glavu i hlađenje usklađene s jednom proizvodnom stanicom.
Plin i dnevni servis
SMC podešavanje i automatsko podmazivanje
SMC proporcionalni ventil služi za regulaciju radnog plina. Izbor kisika ili dušika ovisi o materijalu i željenom rubu. Podešavanje radnog plina dio je procesa rezanja lima. Automatsko podmazivanje podržava rad mehanike stroja.
Takva oprema pomaže organizirati proizvodni rad koji se ponavlja na sljedećim listovima.
Proizvodnja pod vlastitom kontrolom
Zatvorena komora i pristup stolu prilikom punjenja
Stroj ima dimenzije 2580 × 2180 × 2000 mm i težinu 1600 kg. Pretinac s poklopcem koji se otvara omogućuje pristup stolu tijekom utovara. Vaš vlastiti stroj za rezanje daje vam slobodu implementacije prototipova, kratkih serija i trenutnih narudžbi. Dijelove možete pripremiti prema vlastitom dizajnu u svojoj tvornici.
Ovo je rješenje za tvrtke koje žele razviti obradu lima i učinkovito prebacivati između različitih detalja.
Metali i opseg obrade
Ugljični čelik
- Konstrukcijski elementi, ravni strojevi i ručke.
- Približan maksimalni raspon debljine: 10–12 mm.
Nehrđajući čelik
- Paneli, fronte, kućišta i elementi opreme.
- Približan maksimalni raspon debljine: 2–3 mm.
Aluminij
- Roštilji, lagani dijelovi i tehnički detalji.
- Približan maksimalni raspon debljine: 1–2 mm.
Mjed
- Ukrasi, znakovi i dijelovi.
- Približna najveća debljina: 1 mm.
Daljnja upotreba za pripremu
- Pocinčani lim i manganski čelik.
Primjeri implementacije
Softver i kontrola
Priprema datoteke u CypCut2000s
Kontrolna konfiguracija: FSCUT 2000 / CypCut2000s. Kontrola povezuje pripremljeni projekt s radom uređaja i parametrima zadatka.
Vaše vlastite datoteke omogućuju vam implementaciju pojedinačnih projekata, pripremu naknadnih verzija detalja i povratak na odabranu geometriju za sljedeće narudžbe.
Što dobivate u svakodnevnom radu?
Režite metal prema vlastitom nacrtu
- Prototipovi i kratke serije — Dijelovi provjere projekta i naknadne revizije projekta.
- Tehnički detalji — Ručke, ploče, nosači i komponente kućišta.
- Oglašavanje i označavanje — Ploče, znakovi i ukrasi od metala.
- Vlastiti projekti — Sloboda dovršavanja narudžbi u skladu s vlastitom grafikom ili geometrijom.
- Naknadne narudžbe — Mogućnost proširenja ponude novim proizvodima i kratkim serijama.
Rupe i uzorci u limu
Još više mogućnosti
Ploča s nekoliko vrsta izreza
Mali ukrasni elementi
Izrezivanje motiva pahulje
Tehnički podaci
| Parametar | Vrijednost |
|---|---|
| Model | UG-1390FL |
| Efektivno područje rezanja | 1300 × 900 mm |
| Raspon X osi | 1300 mm |
| Raspon Y osi | 900 mm |
| Raspon Z osi | 150 mm |
| Vrsta lasera | FIBER / optičko vlakno |
| Optička snaga | 1500 W |
| Izvor lasera | MAX MFSC-1500C |
| Valna duljina | 1060–1080 nm |
| Glava za rezanje | RAYTools BMH110 - Automatski fokus |
| Kontrola/program | FSCUT 2000 / CypCut2000s |
| Servo pogoni | Fuji: 750 W X/Y, 400 W Z |
| Reduktori | SHIMPO |
| Vodiči | Hiwin HGR20C |
| X/Y prijenos | YYC, spiralni zupčanik |
| Z prijenos pogona | TBI kuglični vijak |
| Proporcionalni ventil | SMC |
| Točnost pozicioniranja | 0,03 mm/m |
| Ponovljivost pozicioniranja | ±0,02 mm/m |
| Maksimalna brzina putovanja | 100 m/min |
| Napajanje stroja | AC 220 V, 50/60 Hz, 1 faza ili AC 380 V, 50/60 Hz, 3 faza - prema konfiguraciji stroja |
| Snaga uređaja | 13 kW |
| Formati | CAD, DXF |
| Podmazivanje | Automatski |
| Dimenzije stroja - duljina × širina × visina | 2580 × 2180 × 2000 mm |
| Težina uređaja stroja | 1600 kg |
| Radno okruženje | 0–40°C, vlažnost ≤80%, bez kondenzacije |
| Hladnjak | S&A Teyu CWFL-1000 |
| Spremnik hladnjaka | 15 l |
| Protok vode | 70 l/min |
| Vodovodni priključci | 1/2″ RP |
| Stabilnost temperature hladnjaka | ±0,5°C |
| Napajanje hladnjaka | 220 V ±10%, 50 Hz |
| Rashladno sredstvo | R-410A |
| Ventilator/puhalo | 1,5 kW |
| Izjava o sukladnosti | CE |
| Visina dizanja hladnjaka | 45 m |
| Kapacitet hlađenja | 3650 kcal/h / 4,14 kW |
| Snaga kompresora hladnjaka | 1,35 kW / 1,84 HP |
| Snaga pumpe hladnjaka | 0,55 kW |
| Količina rashladnog sredstva | 950 g |
| Dimenzije hladnjaka | 780 × 470 × 890 mm |
| Težina rashladnog uređaja | 67 kg |
Strojevi i oprema u ovoj ponudi
- FIBER UG-1390FL 1500 W stroj za rezanje
- Integrirano računalo sa softverom CypCut
- Industrijski rashladni uređaj S&A Teyu CWFL-1000
- Ventilator / protok zraka sa snagom 1,5 kW
- Daljinski upravljač za upravljanje strojem
- Set mlaznica za rezanje
- Konvergentne leće
- Priključni kabeli
- Upute za upotrebu
Pitanja prije kupnje
Koliko veliki projekti se mogu realizirati?
1300 × 900 mm.
Koji izvor radi u stroju?
MAX MFSC-1500C.
Koje su kontrole uključene?
FSCUT 2000 / CypCut2000s.
Što dobivam sa strojem?
FIBER UG-1390FL 1500 W stroj za rezanje; Integrirano računalo sa softverom CypCut; Industrijski rashladni uređaj S&A Teyu CWFL-1000; Ventilator / protok zraka sa snagom 1,5 kW; Daljinski upravljač za upravljanje strojem; Set mlaznica za rezanje; Konvergentne leće; spojni kabeli; Upute za upotrebu.
Odaberite rješenje za svoj studio
Proširite mogućnosti svoje radionice uz CNCWorld. Naš hrvatski tim pomoći će vam odabrati uređaj i konfiguraciju za vaše projekte, uz pristup servisu i podršci. Kontaktirajte nas i razgovarajte o stroju za svoju tvrtku.
