UV, UV DTF i DTF: pogledajte tri puta od grafike do gotovog proizvoda
Otisak na majici, šarena maska i grafika na drvenoj pločici mogu na fotografiji izgledati slično, ali nastaju različitim postupcima. U jednom predmet leži u pisaču, u drugom dobiva gotov transfer, a u trećem je potrebna preša. Te ćemo razlike prikazati na stvarnim materijalima iz naših ponuda.
Otisak na majici, šarena maska i grafika na drvenoj pločici mogu na fotografiji izgledati slično, ali nastaju različitim postupcima. U jednom predmet leži u pisaču, u drugom dobiva gotov transfer, a u trećem je potrebna preša. Te ćemo razlike prikazati na stvarnim materijalima iz naših ponuda.
Najvažnije u ovom vodiču
- Izravni UV nanosi grafiku na predmet postavljen u radni prostor.
- UV DTF prenosi otisak s odgovarajućeg sustava folija na kompatibilnu tvrdu podlogu.
- DTF za tkanine koristi foliju, taljivo ljepilo i prijenos prešom.
Prvo prepoznajte proces
Slična slika, drukčiji put do površine
Tri puta do gotovog otiska
Izravni UV
Predmet → tisak na površinu → UV stvrdnjavanje
Predmet mora stati u uređaj ili kompatibilan držač.
UV DTF
Tisak na foliju → priprema transfera → nanošenje
Grafika se prenosi na odgovarajuću tvrdu podlogu. Komplet folija mora biti kompatibilan sa sustavom.
DTF za tkanine
Tisak na foliju → ljepilo i fiksiranje → preša
Toplinski prijenos na kompatibilnu tkaninu; postavke se prilagođavaju korištenim materijalima.
Tehnologiju je najlakše prepoznati prema tome na što glava tiska i što se događa nakon tiska. Kod izravnog UV-a tinta dolazi na predmet. Kod UV DTF-a i tekstilnog DTF-a prvo nastaje grafika na foliji, ali daljnji materijali i način nanošenja razlikuju se.
Ta je razlika praktična. Za majicu trebate proces kompatibilan s tkaninom i kasnijim pranjem. Kod maske važni su površina, oblik i prianjanje. Kod panela dodaju se položaj grafike, visina predmeta i mogućnost stabilnog postavljanja na stol.
Izravni UV: predmet ulazi pod glavu
U videu s Z120M vidjet ćete grafiku koja se nanosi na ravan predmet. U sljedećem se primjeru boca okreće u držaču ispod glave. U oba slučaja uređaj tiska na površinu predmeta; nije riječ o lijepljenju UV DTF transfera.
Tako se može organizirati personalizacija odgovarajućih pločica, maski, panela i promotivnih predmeta. Predmet mora stati u radni prostor, biti pravilno postavljen i ostaviti potreban razmak za glavu. Kod serije više jednakih elemenata držač za pozicioniranje pomaže se vratiti na isto mjesto tiska.
U aktualnoj ponudi Z120M navedeno je najveće područje tiska 267 × 420 mm i visina predmeta 0–120 mm. Sama platforma 300 × 420 mm drukčiji je parametar od područja tiska. Za planiranje projekta koristite ispravnu vrijednost i stvarnu geometriju predmeta s pričvršćenjem.
Izravni UV: grafika na ravnom predmetu
Glava tiska, a ruke pokazuju gotovu grafiku u boji na ravnoj probi.
Povezana ponuda → · Otvorite videoIzravni UV: boca u rotacijskom držaču
Tisak na cilindričan predmet i gotov uzorak na boci.
Povezana ponuda → · Otvorite videoPogledajte stol, kolica i vodilicu

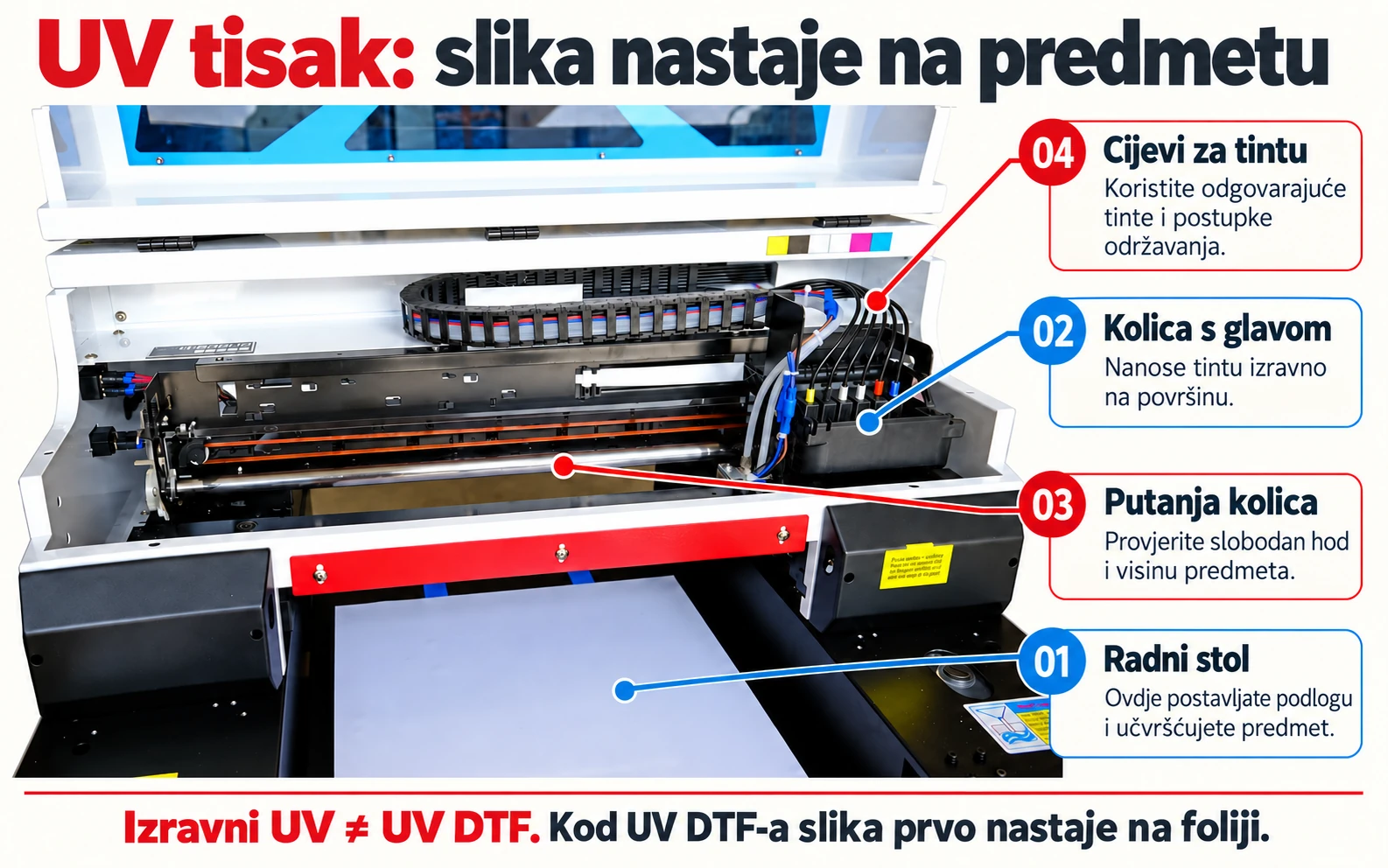

Na fotografiji UV pisača s objašnjenjima vide se stol, kolica s glavom, vodilica i cijevi za tintu. To su konkretna mjesta koja utječu na pripremu zadatka. Pomičan element ne smije udariti u previsok predmet ili izbočeni držač.
Pri izravnom tisku na neravnu površinu nije dovoljno najvišu točku postaviti „odoka“. Ograničenja udaljenosti glave, mjerenja visine, zakrivljenosti i držača proizlaze iz konstrukcije uređaja. Probu izvedite na stvarnom predmetu zajedno s njegovom završnom obradom.
Ponuda Z120M obuhvaća CMYK i bijelu. Ne pretpostavljajte automatski dodatni lak, teksturu ili kompatibilnost s bilo kojom folijom samo zato što uređaj ima UV lampu. U svakoj konfiguraciji treba provjeriti konkretne kanale i odobrene materijale.
Podupire predmet tijekom nanošenja slike. Dimenzije platforme i stvarno područje tiska različiti su parametri.
Pomiče glavu iznad površine. Predmet i pričvršćenje moraju joj ostaviti odgovarajući prostor.
Omogućuje kretanje sklopa duž područja tiska.
Vidljive cijevi pripadaju sustavu dovoda tinte; njihovo održavanje opisuju upute konkretnog modela.
Drvo i prozirna podloga: grafika susreće teksturu
Na drvu boja djeluje zajedno s godovima i završnom obradom. Isti uzorak na sirovoj, lakiranoj i drukčije pripremljenoj podlozi ne mora izgledati jednako. U demonstraciji obratite pozornost na rubove grafike i odnos šarene slike prema prirodnoj pozadini.
Proziran predmet postavlja drugo pitanje: s koje će se strane gledati otisak i kakvu treba imati pozadinu? Bijeli sloj može promijeniti dojam boja, a projekt koji se gleda kroz ploču traži promišljanje strane tiska i redoslijeda slojeva u podržanom procesu. Pripremite mali dio s bojom, bijelom i prijelazom prema prozirnosti.
Video prikazuje konkretan vizualni rezultat. Prianjanje, otpornost na korišteno sredstvo za čišćenje i ponašanje tijekom vremena procijenite na vlastitom materijalu. Sam sjaj fotografije ne smatrajte informacijom o trajnosti gotovog proizvoda.
Izravni UV: grafika na drvu
Krupni plan glave iznad malih drvenih krugova.
Povezana ponuda → · Otvorite videoIzravni UV: otisak na prozirnoj podlozi
Rad glave i prikaz šarenih uzoraka na prozirnim elementima.
Povezana ponuda → · Otvorite videoUV DTF: ispišite transfer pa prenesite grafiku
Kod UV DTF postupka grafika nastaje u kompatibilnom sustavu folija i UV tinte. Nakon pripreme transfera prenosi se na predmet. Nije potrebno cijeli ukrašavani predmet stavljati na stol pisača, ali i dalje treba potvrditi prikladnost njegove površine za konkretan transfer.
Izvorni kratki video xTool O1 sa šalicom povezuje fazu dizajna, tiska na medij i gotov rezultat. Materijal s maskom za telefon prikazuje primjer postavljanja i pritiskanja transfera. Usporedite to s ranijom scenom u kojoj glava radi izravno iznad boce koja se okreće. Cijeli slijed pripreme i uklanjanja folije provodi se prema uputama sustava.
Tipičan sustav razlikuje foliju za tisak A te prijenosnu foliju B. Imaju različite uloge i rade kao kompatibilan komplet. Način laminiranja, uklanjanja medija i nanošenja ovisi o materijalima i konfiguraciji. Ne biraju se samo prema sličnom nazivu „UV folija“.
UV DTF: projekti na šalicama
Izvorna demonstracija xTool: projekt, tisak na foliju i šalice s gotovim uzorcima.
Povezana ponuda → · Otvorite videoUV DTF: nanošenje na masku
Projekt, tisak folije i ručni prijenos uzorka na masku.
Povezana ponuda → · Otvorite videoList ili rola: razlika u organizaciji serije
Kod nekoliko pojedinačnih grafika praktičan može biti rad s listovima. Kada redovito pripremate dulje serije, važni postaju vođenje medija, laminiranje i prihvat transfera. U sustavu O1 tome služi kompatibilan pribor, među ostalim LM1 i RF1, ovisno o odabranoj konfiguraciji.
Animacija proizvođača prikazuje organizaciju putanje role, a drugi materijal dulji otisak i nanošenje na predmet. To je prikaz načina rada. Iz samog trajanja isječka nemojte izvoditi proizvodni kapacitet ni izmjerenu duljinu cijele role.
Pri planiranju serije dodajte raspored grafika na mediju, pripremu transfera, ručno nanošenje i kontrolu. Sama brzina glave ne opisuje vrijeme od datoteke do gotove narudžbe.
UV DTF: animacija putanje materijala
Animacija proizvođača koja prikazuje put materijala i primjere ukrašenih predmeta.
Povezana ponuda → · Otvorite videoUV DTF: dulji otisak i nanošenje
Projekt, izlazak otisnute folije i nanošenje uzorka na skateboard.
Povezana ponuda → · Otvorite videoDTF za odjeću: od PET folije do majice
Tekstilni DTF također počinje folijom, ali koristi pigmentni sustav tinte i taljivo ljepilo. Nakon pripreme i fiksiranja sloja ljepila transfer se prešom prenosi na kompatibilnu tkaninu. To je drukčiji skup materijala od UV DTF-a za tvrde površine.
Naš video KJ-302A prikazuje tisak na foliju, a kratak detalj gotovog otiska — tkaninu koja se drži i pomiče u rukama. Ti kadrovi omogućuju promatranje medija i gotovog proizvoda. Parametre prešanja i procjenu pranja treba odrediti za korištenu foliju, prah i odjeću.
Kod tamne majice bijeli sloj pomaže odvojiti boje od pozadine. Važna je i veličina punih polja: velika jednolična grafika i nježan natpis mogu se drukčije ponašati na odjeći. Procijenite ne samo boju nego i opip, rub, elastičnost i mjesto nanošenja u odnosu na šavove i zadebljanja.
Tisak na DTF foliju
Kretanje glave iznad folije sa šarenim motivima za prijenos na tekstil.
Povezana ponuda → · Otvorite videoKrupni plan otiska na tkanini
Detalj otiska u boji na tkanini koja se drži u rukama.
Povezana ponuda → · Otvorite videoPisač, shaker i preša uzastopne su faze rada

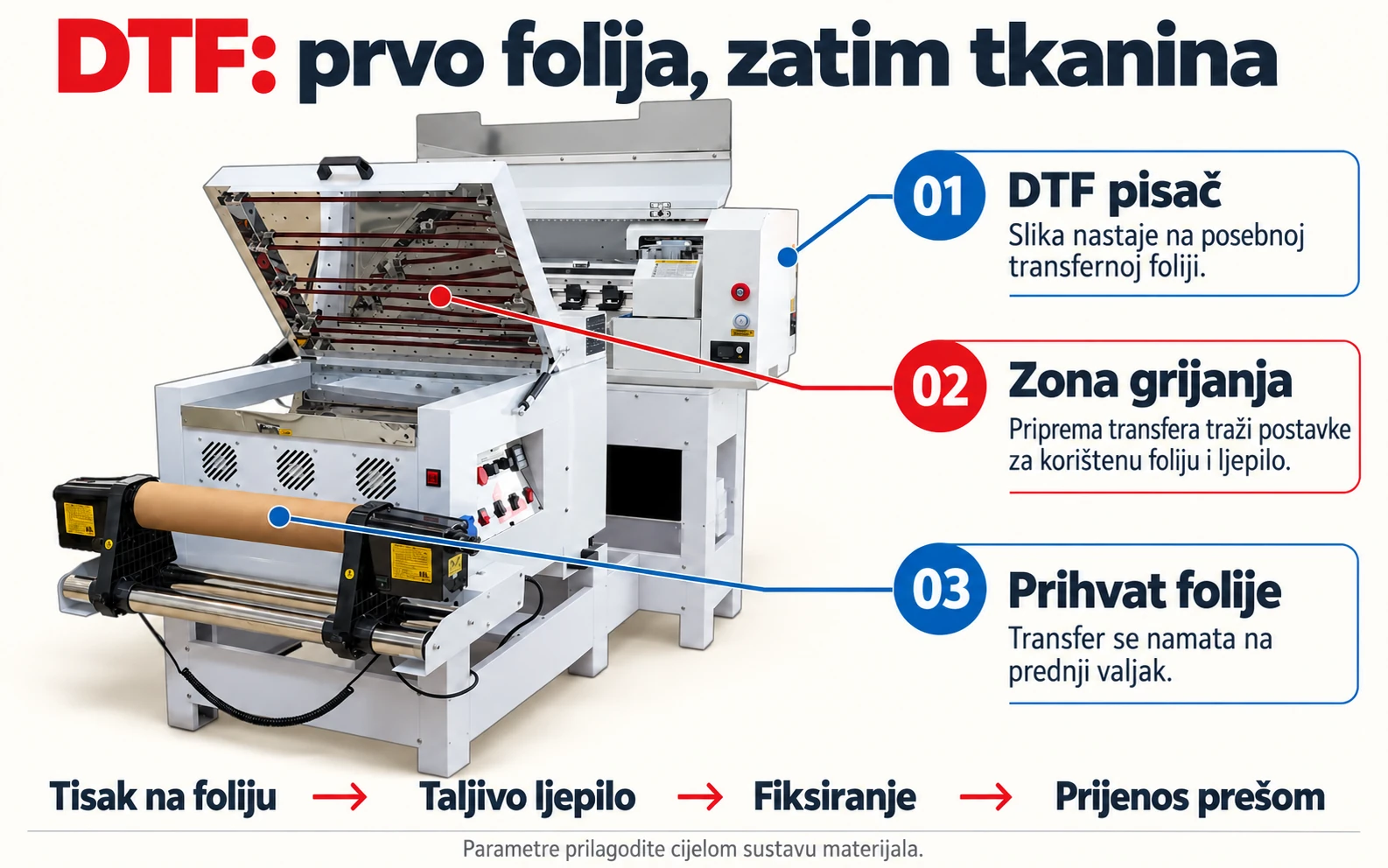

Fotografija kompleta s objašnjenjima prikazuje pisač, zonu grijanja za pripremu transfera i prihvat folije. U procesu treba kontrolirati ravnomjerno nanošenje odgovarajućeg ljepila, uklanjanje viška i fiksiranje prema materijalima. Tek tada planirate nanošenje na tkaninu.
U aktualnoj ponudi KJ-302A najveća širina otiska iznosi 420 mm, a medija 430 mm. Dvije glave EPSON XP600, CMYK i bijela te shaker sa sustavom grijanja čine određenu konfiguraciju. Termotransferna preša zaseban je korak koji traži pravilan odabir prema proizvodu.
Pri pripremi grafike koristite postavke RIP-a i orijentaciju predviđene za cijeli proces. Nemojte dodavati novo zrcaljenje u svakom programu bez provjere koji ga korak izvodi automatski. Mali test s čitljivim natpisom pomaže provjeriti smjer slike prije serije.
Nanosi grafiku na transfernu foliju; u ovom procesu ne tiska izravno na majicu.
Dio je pripreme transfera sa slojem ljepila. Vrijeme i temperatura ovise o sustavu materijala.
Pripremljeni transfer ide u daljnju obradu. Prijenos na tkaninu izvodi se kasnije u preši.
Zašto bijela mijenja dojam boje
Slika u boji na bijeloj pozadini, crnoj majici i prozirnoj ploči ima drukčije uvjete gledanja. Bijela tinta može tvoriti podlogu ili dio grafike — ovisno o tehnologiji i podržanom rasporedu slojeva.
Na probi vrijedi postaviti jedan uz drugi sitan tekst, zasićeno polje, tonski prijelaz i dio kontrolirane prozirnosti. Gledajte projekt na pravoj pozadini i sa strane s koje će se koristiti. Ne procjenjujte cijeli proces samo prema otisku fotografije na bijeloj pločici.
Bijela također traži svakodnevno održavanje prema sustavu. Cirkulacija i miješanje, ako su oprema konkretnog modela, pomažu organizirati rad tinte, ali ne ukidaju provjeru mlaznica, radnje na početku i kraju dana ni zahtjeve za stanke.
Uspoređujte rješenja prema zadatku, ne prema zajedničkoj riječi „tisak“
| Primjer zadatka | Polazište | Što provjeriti u kompletu |
|---|---|---|
| Ponovljivi ravni paneli i promotivni predmeti | Izravni UV, primjerice Z120M | Područje tiska, visina, pričvršćenje, podloga i kanali tinte |
| Grafike koje se prenose na odgovarajuće tvrde predmete | Kompatibilan UV DTF sustav, primjerice O1 u odgovarajućoj konfiguraciji | Tinta, folije, priprema transfera, nanošenje i pribor |
| Majice i tekstil | Tekstilni DTF, primjerice KJ-302A s pripremom transfera | Folija, ljepilo, fiksiranje, preša i kompatibilnost tkanine |
| Više uzoraka u seriji transfera | Rješenje s listovima ili rolama prilagođeno tehnologiji | Raspored grafika, otpad, laminiranje ili priprema ljepila, prihvat i nanošenje |
Odabir je lakši kada pokažete tri stvarna proizvoda: najčešći, najveći i najzahtjevniji. Navedite njihov materijal, završnu obradu, veličinu grafike, broj komada i način kasnije upotrebe.
Proba koja odgovara na pitanja kupca
- Koristite stvarni predmet. Isti dobavljač, premaz, boja i materijal kao u planiranoj narudžbi.
- Pripremite dio zahtjevnog projekta. Sitan tekst, puna polja, logotip i ključne boje.
- Provedite cijeli proces. S pripremom podloge, transferom ili pričvršćenjem i potrebnim fiksiranjem.
- Provjerite rezultat nakon potrebnog vremena. Procijenite rubove, prianjanje i izgled u uvjetima upotrebe.
- Provjerite potrebnu otpornost. Za odjeću pranje i rastezanje, za promotivni predmet odgovarajuće čišćenje ili habanje — prema korištenom sustavu.
Ne pretpostavljajte automatsku otpornost na perilicu posuđa, vanjsku izloženost ni odobrenje za kontakt s hranom. To su konkretni zahtjevi gotovog proizvoda koje treba potvrditi za korištene materijale i proces. Takav zapis očekivanja pomaže dobavljaču predložiti odgovarajući test.
Za primjenu u radionici
Prije odabira tehnologije pripremite
Planirajte radionicu za cijeli ciklus, ne samo za tisak
Uz stroj trebate prostor za pripremu podloga, folije, transfere i procjenu gotovog proizvoda. Kod DTF-a dodaju se ljepila i toplinska faza, a kod UV-a zahtjevi rada s tintom i stvrdnjavanjem. Ventilacija, zaštita i rukovanje materijalima organiziraju se prema uputama i njihovim listovima.
Usporedite postupak pokretanja, provjeru mlaznica, rukovanje bijelom tintom i radnje nakon završetka dana. Zapišite i što učiniti prije dulje stanke. Kod malih i neredovitih narudžbi taj ritam može biti jednako važan kao sama brzina tiska.
U probnoj seriji zasebno izmjerite pripremu datoteke, tisak, pripremu transfera ili pričvršćenja, nanošenje i kontrolu. Zapišite broj prihvaćenih komada i potrošnju medija. Takav zapis otkriva ograničava li radionicu pisač, ručno nanošenje ili priprema sljedeće narudžbe.
Razjasnite prije odabira
Pitanja i odgovori
Jesu li UV DTF i DTF za majice isti proces?
Ne. U oba se pojavljuje folija, ali razlikuju se tinta, materijali i način prijenosa. Tekstilni DTF koristi taljivo ljepilo i prešu; UV DTF zaseban je transferni sustav za odgovarajuće tvrde površine.
Može li svaki UV pisač tiskati na bilo koju UV DTF foliju?
Kompatibilnost treba potvrditi za konkretan uređaj, tintu, foliju i način pripreme transfera. Sama UV lampa ne potvrđuje podršku za bilo koji sustav.
Što prikazuje video boce na Z120M?
Izravni tisak na predmet koji se okreće u držaču. Nije demonstracija lijepljenja UV DTF-a.
Treba li KJ-302A prešu?
Prijenos na kompatibilnu tkaninu korak je koji se izvodi u odgovarajućoj preši. Pisač i shaker pripremaju otisak na foliji, ali ne zamjenjuju taj korak nanošenja.
Sadrži li svaki komplet xTool O1 cijeli sustav za role?
Sadržaj ovisi o odabranoj verziji i kompletu. Provjerite odgovarajući raspored tinte i prisutnost potrebnih folija, laminatora, dodavača i ostalog pribora.
Znači li širina folije 430 mm otisak 430 mm?
Kod opisane KJ-302A najveća širina medija iznosi 430 mm, a otiska 420 mm. U projektu treba uzeti u obzir područje tiska, margine i vođenje materijala.
Dokazuje li prikaz rastezanja tkanine otpornost na pranje?
Prikazuje ponašanje konkretnog otiska u toj sceni. Otpornost na pranje treba procijeniti u potrebnim uvjetima za stvarni komplet folije, ljepila, tinte i odjeće.
Povezano s opisanim zadacima
Pogledajte rješenja iz vodiča
Z120M — izravni UV
Za usporedbu ravnih predmeta i odobrenih primjena s pričvršćenjem; provjerite područje 267 × 420 mm i visinu.
Pogledajte ponudu →xTool O1 — odabir odgovarajuće konfiguracije
Pogledajte demonstraciju UV DTF-a, verzije uređaja i opremu potrebnu za planirani proces.
Pogledajte ponudu →LM1 i RF1 — pribor sustava O1
Usporedite pripremu i rukovanje kompatibilnim transferima u serijama.
Pogledajte ponudu →KJ-302A — DTF za odjeću
Tisak na foliju do 420 mm i shaker sa sustavom grijanja; uzmite u obzir materijale i fazu rada na preši.
Pogledajte ponudu →Izvori i dokumentacija
