Termotransferna preša za šalice 5u1 dupla
379.00 € s PDV-om303.20 € bez PDV-aTermotransferna preša za šalice 2u1 dupla
1 109.00 €275.00 € s PDV-om220.00 € bez PDV-a

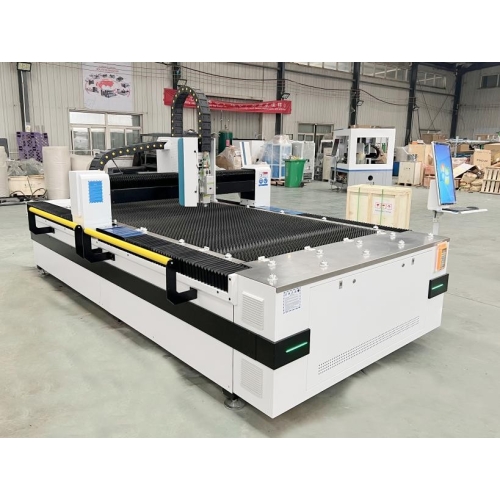

Laserski rezač metala FIBER 3000W 130x250cm + pribor
Dostupnost: Dostupno
Vrijeme dostave: 48 sati
Trošak dostave: od 0.00 €
Kataloški broj: 10563
Šifra proizvođača: ZX-1325FL
Stanje na skladištu:
EAN kod: 5907052591119
Stanje proizvoda: Novo
Težina: 2000,00 kg
- Opis proizvoda
- Recenzije proizvoda (0)

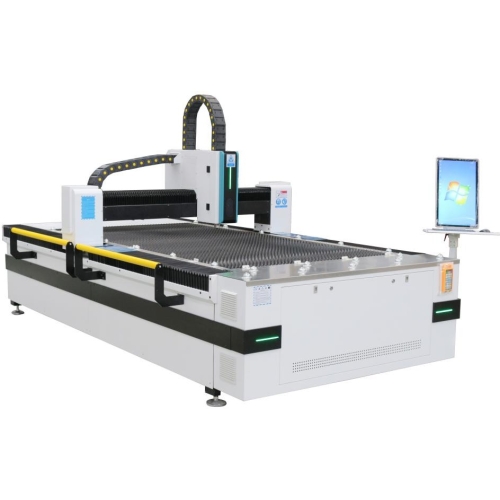

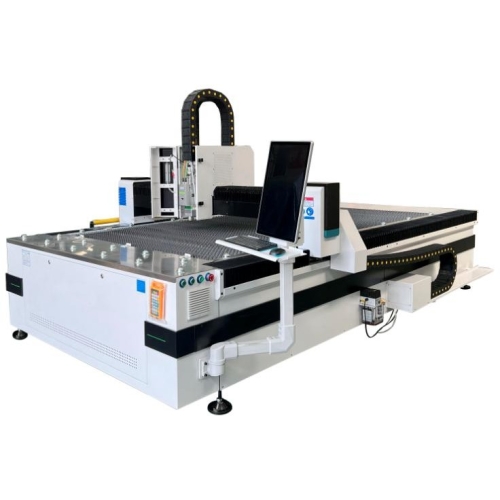

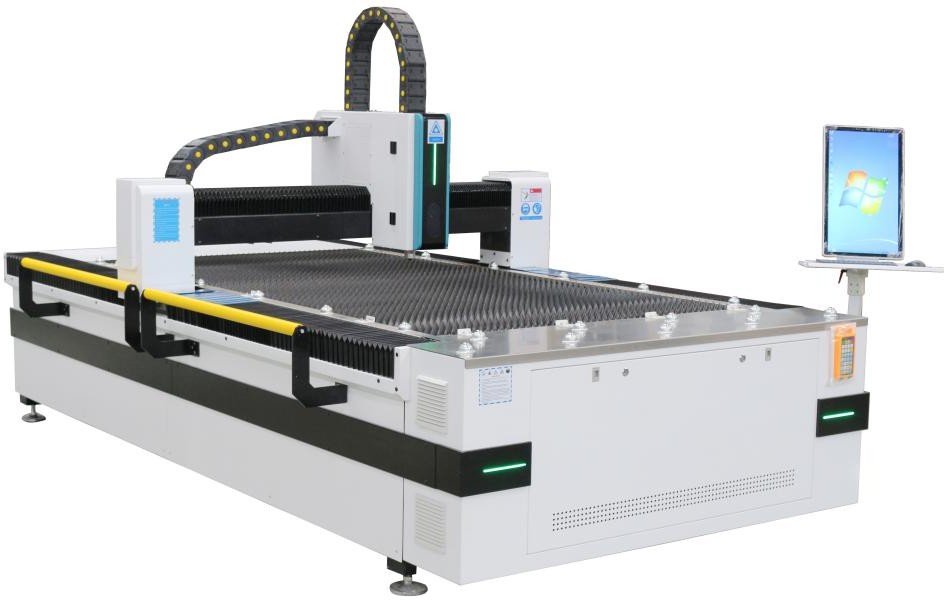

FIBER ZX-1325FL stroj za lasersko rezanje - 3000 W, 1300 × 2500 mm
Stroj za rezanje metala sa glavom koja automatski postavlja fokus, računalom, hlađenjem i opremom za rad.
Režite metal prema vlastitom nacrtu
Izradite tehničke elemente, znakove i dijelove kućišta na vlastitom stroju za rezanje FIBER. Laserska tehnologija vam daje slobodu implementiranja kontura, rupa i rasporeda nekoliko detalja u jednom projektu.
ZX-1325FL je FIBER laserski stroj za rezanje snage 3000 W, namijenjen za pripremu metalnih detalja od lima. Polje 1300 × 2500 mm omogućuje raspored elemenata prema njihovom obliku i veličini serije. Stroj je pogodan za ploče, ručke, kućišta, dijelove opreme i druge detalje čiji se dizajn može pripremiti kao konture za rezanje. Postavka kombinira MAX MFSC-3000 izvor, Bochu BLT310 glavu za automatsko fokusiranje i 2000 FSCUT kontrolu sa CypCutE softverom. Integrirano računalo sa zaslonom i daljinskim upravljačem olakšava pripremu zadatka i upravljanje uređajem na radnoj stanici.
Vlastito rezanje metala otvara mogućnost izrade prototipova, kratkih serija i tekućih narudžbi. Imate kontrolu nad geometrijom projekta i organizacijom rada u pogonu.
Rezanje lima laserom FIBER
Najvažnije prednosti
Snaga za svakodnevne zadatke
Izvor vlakana MAX daje nazivnu snagu 3000 W i radi u pojasu 1060–1080 nm. Dobivate vlastitu lasersku stanicu za dovršavanje narudžbi od jednog detalja do niza elemenata. Dizajn procesa i parametri ostaju pod vašom kontrolom.
Precizan postupak rezanja
Glava Bochu BLT310 ima automatsko podešavanje fokusa u kontinuiranom načinu rada. Ovo je ključni element stanice za izradu tehničkih detalja, kućišta i reklamnih elemenata.
Pogodan rad s listom
Nazubljeni stol podupire lim, a valjci olakšavaju njegovo dovođenje na radno polje. Vlastiti radni prostor daje vam slobodu rada na kratkim serijama, prototipovima i proizvodnji elemenata po narudžbi.
Od dizajna do metalnih detalja

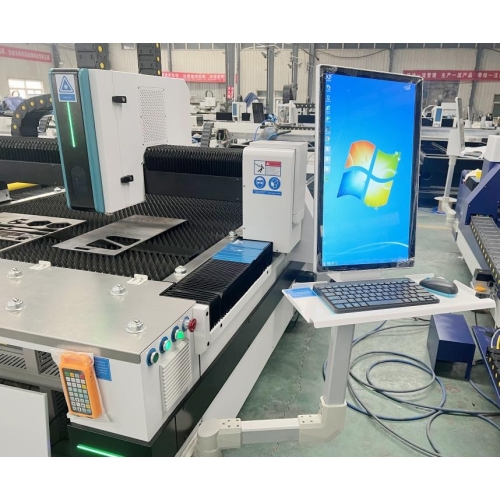

Sustav CypCutE instaliran je na integrirano računalo s velikim LCD ekranom. Ovo je prikladan način za implementaciju promjenjivih projekata: od prototipa do sljedeće serije dijelova.
Mehanika za repetitivno kretanje
Osi X/Y pokreću servo motori 750 W Fuji, a os Z pokreće servo motor 400 W. Opsežna mehanika pruža osnovu za svakodnevnu proizvodnju iz vaših vlastitih CAD dizajna.
Rashladni uređaj u postavljenoj konfiguraciji
Rashladni uređaj CWFL-3000 ima spremnik 22 l i deklariranu temperaturnu stabilnost ±0,5°C. Imate izvor, glavu i hlađenje usklađene s jednom proizvodnom stanicom.

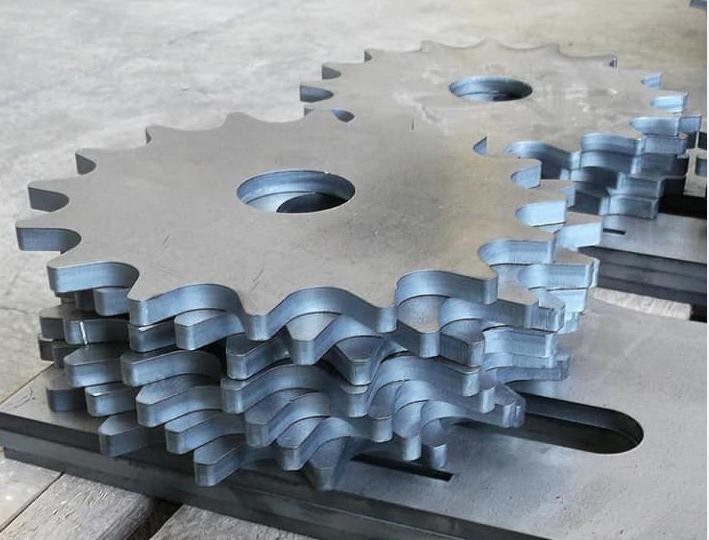

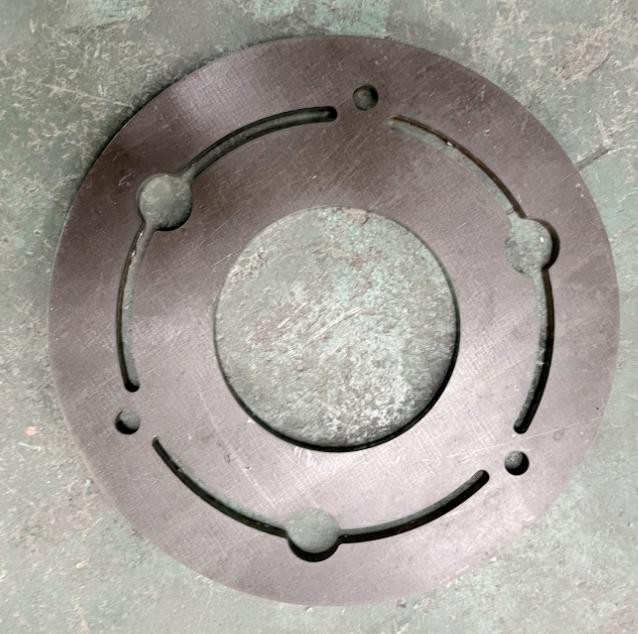

Konture, rupe i izrezivanje metalnih detalja
Izrezivanje ukrasnog obrisa
Gotovi ukrasni detalj
Krupni plan ruba detalja
Ideje za aplikacije
Prototipovi i kratke serije
Dijelovi za provjeru dizajna i naknadne verzije projekta.
Tehnički detalji
Ručke, ploče, nosači i elementi kućišta.
Oglašavanje i označavanje
Ploče, natpisi i ukrasi od metala.

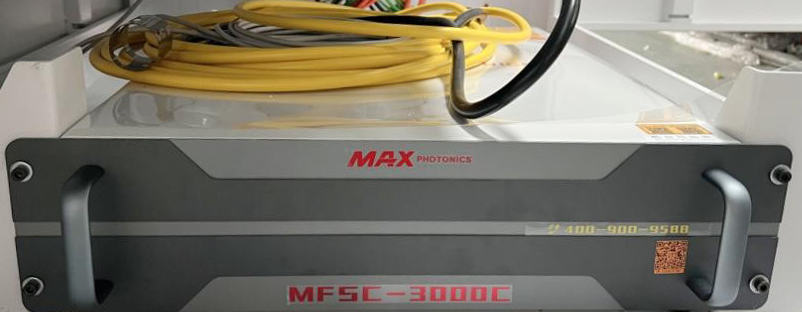

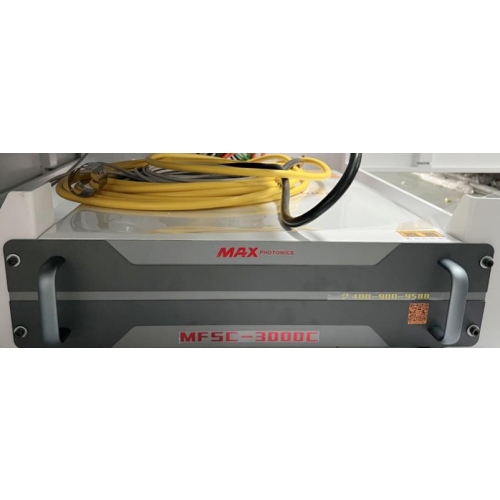

Izvor lasera
MAX MFSC-3000 - 3000 W optička snaga
Izvor vlakana MAX daje nazivnu snagu 3000 W i radi u pojasu 1060–1080 nm. Konfiguracija je namijenjena za rezanje limova. Izvor optičkih vlakana je srce stroja i opskrbljuje energijom potrebnom za obradu. Podešavanjem parametara, jedan uređaj može nositi sljedeće projekte unutar svog djelokruga rada.
Dobivate vlastitu lasersku stanicu za dovršavanje narudžbi od jednog detalja do niza elemenata. Dizajn procesa i parametri ostaju pod vašom kontrolom.

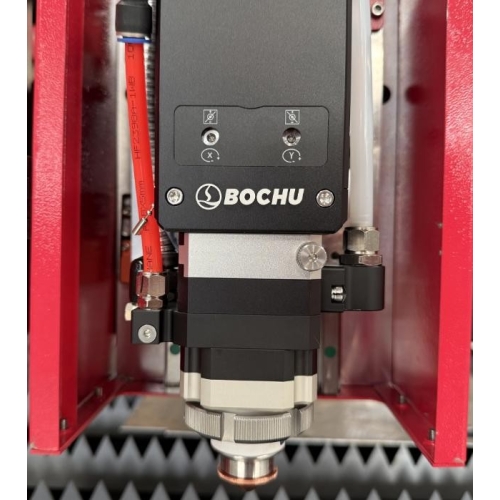

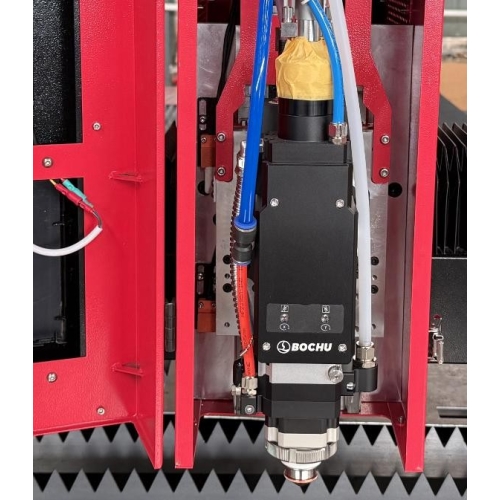

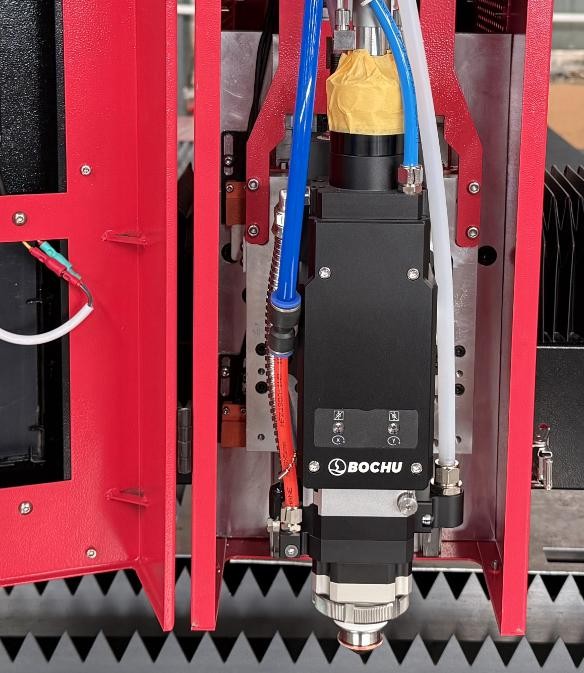

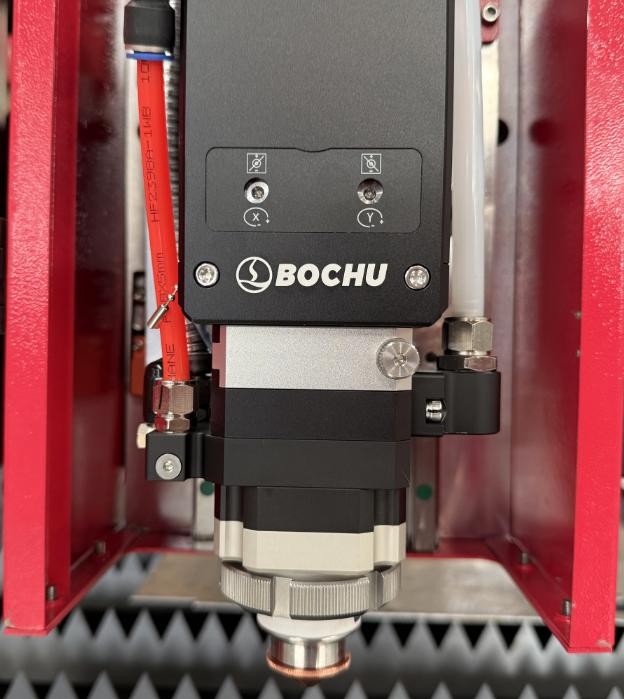

Glava za rezanje
Bochu BLT310 s automatskim podešavanjem fokusa
Glava Bochu BLT310 ima automatsko podešavanje fokusa u kontinuiranom načinu rada. Glava fokusira zraku na materijal i surađuje s kontrolom stroja. Podešavanje fokusa olakšava izvođenje projekata s različitim vrstama limova.
Ovo je ključni element stanice za izradu tehničkih detalja, kućišta i reklamnih elemenata.

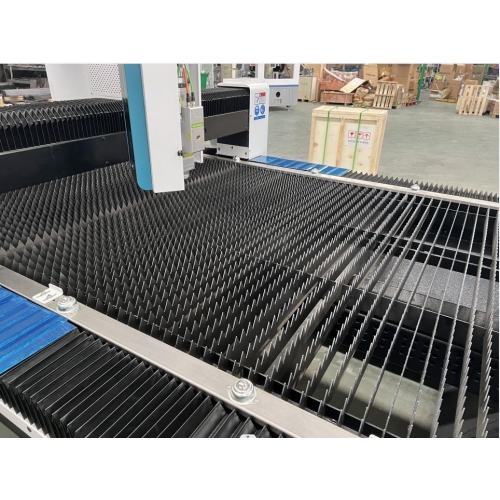

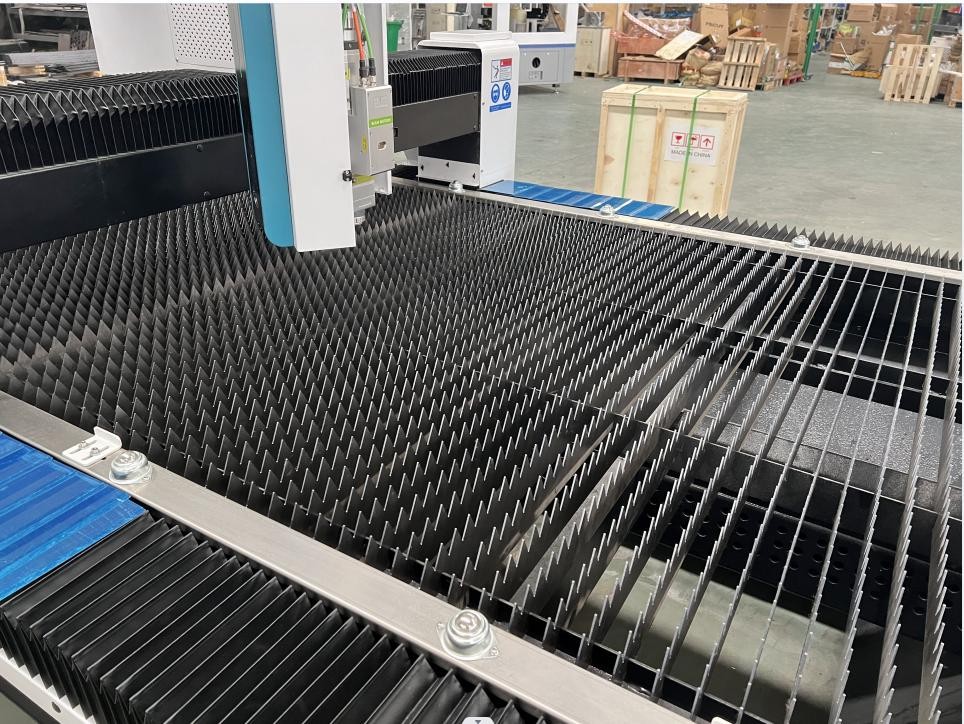

Stol i utovar
1300 × 2500 mm nazubljeni stol s dovodnim valjcima
Nazubljeni stol podupire lim, a valjci olakšavaju njegovo dovođenje na radno polje. Struktura stola je prilagođena težini limova debljine 20 mm. Nazubljeni stol podupire lim, a pristup radnom polju olakšava utovar i prijem gotovih elemenata. U jednom projektu možete složiti jedan detalj ili niz dijelova.
Vlastiti radni prostor daje vam slobodu rada na kratkim serijama, prototipovima i proizvodnji elemenata po narudžbi.

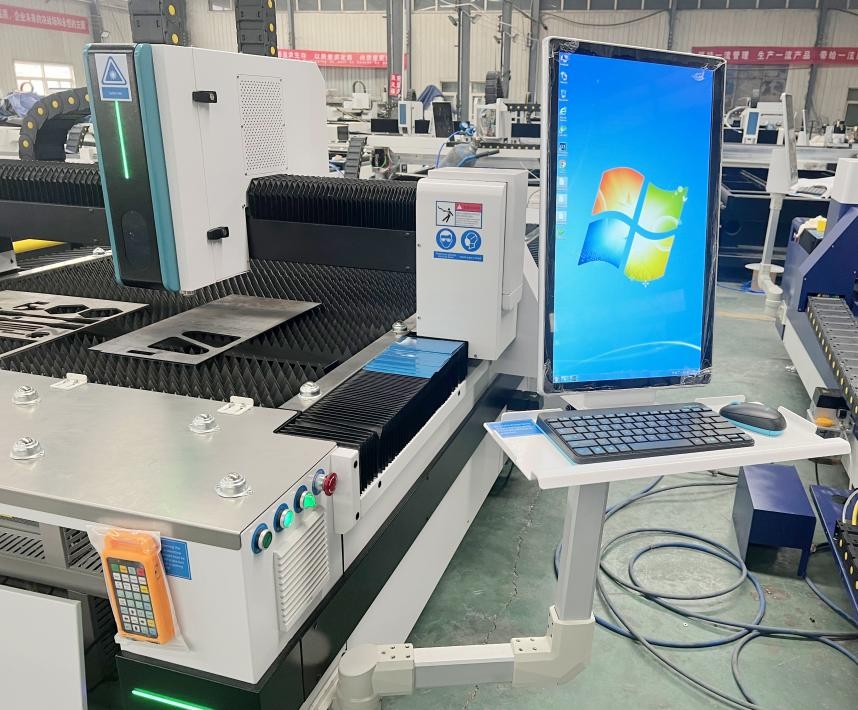

Kontrola i dizajn
FSCUT 2000 + CypCutE
Sustav CypCutE instaliran je na integrirano računalo s velikim LCD ekranom. Prepoznavanje unutarnjih i vanjskih kontura pomaže u pripremi slijeda strojne obrade. Softver kombinira podršku geometrije dizajna s parametrima rezanja. Vi organizirate zadatak i rad stroja u jednom okruženju.
Ovo je prikladan način za implementaciju promjenjivih projekata: od prototipa do sljedeće serije dijelova.

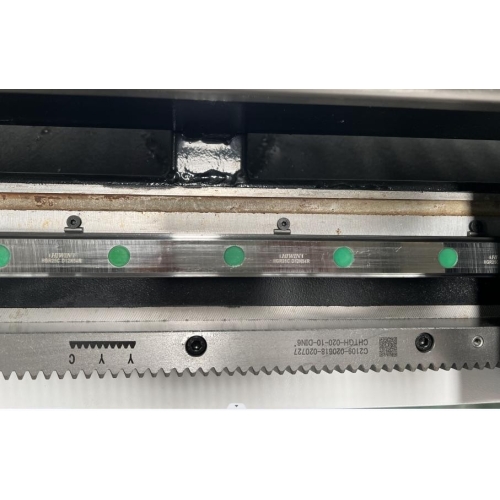

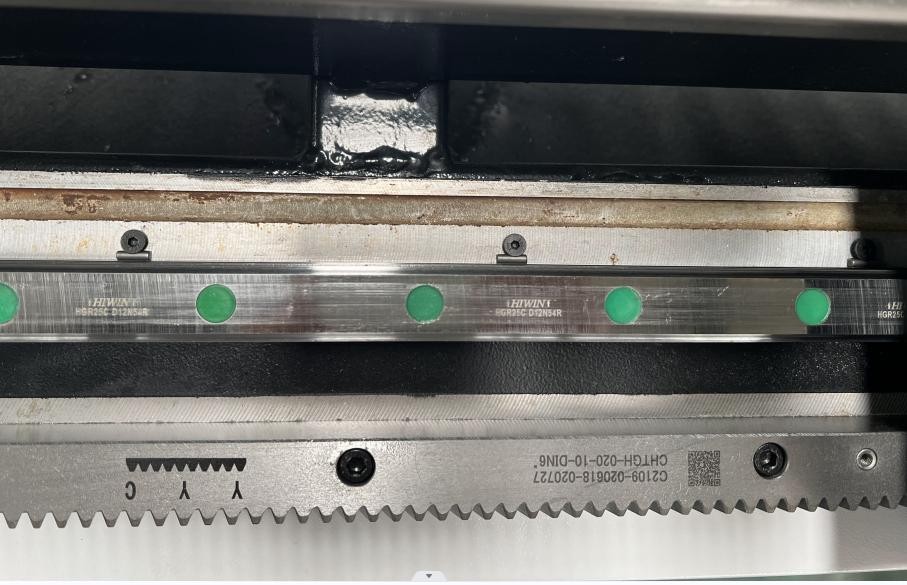

Vožnja i vođenje
Fuji, SHIMPO, Hiwin, YYC i TBI

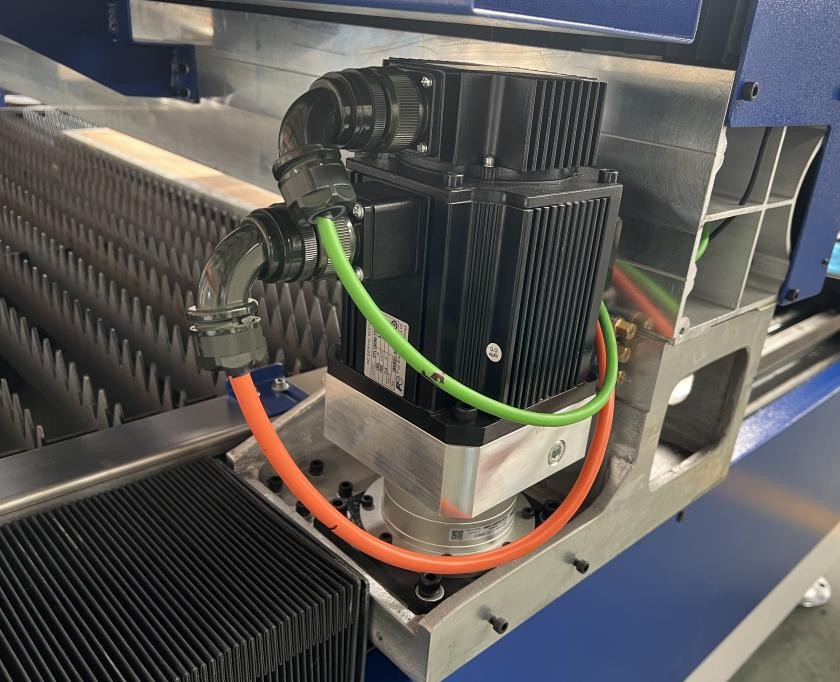

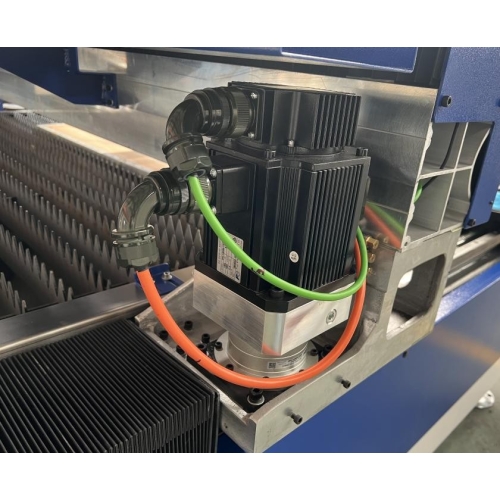

Osi X/Y pokreću servo motori 750 W Fuji, a os Z pokreće servo motor 400 W. SHIMPO reduktori, Hiwin HGH25 vodilice i YYC spiralni zupčanici rade zajedno za pomicanje u ravnini stola. Pogoni i sustav za navođenje surađuju pri stvaranju kontura. Precizno pomicanje osi osnova je za rezanje rupa, oblika i rasporeda mnogih dijelova.
Opsežna mehanika pruža osnovu za svakodnevnu proizvodnju iz vaših vlastitih CAD dizajna.

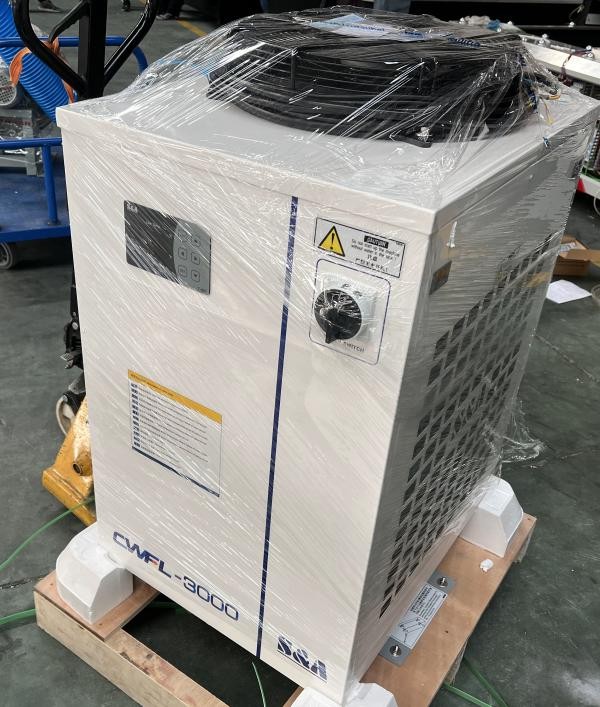

Hlađenje

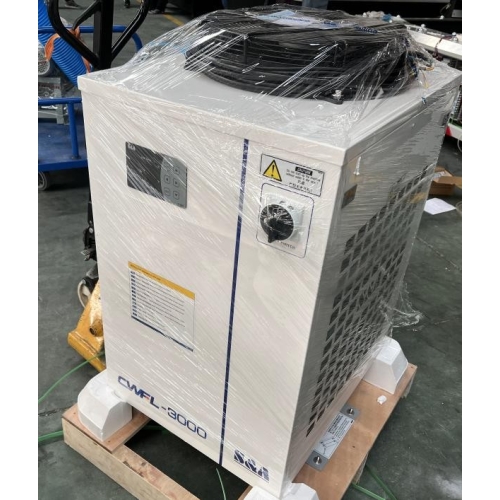

S&A Teyu CWFL-3000 - uključen zasebni čip
Rashladni uređaj CWFL-3000 ima spremnik 22 l i deklariranu temperaturnu stabilnost ±0,5°C. Sustav hlađenja podržava stabilne toplinske uvjete lasera tijekom zadatka. Odgovarajuća oprema dio je ponuđene konfiguracije.
Imate izvor, glavu i hlađenje usklađene s jednom proizvodnom stanicom.

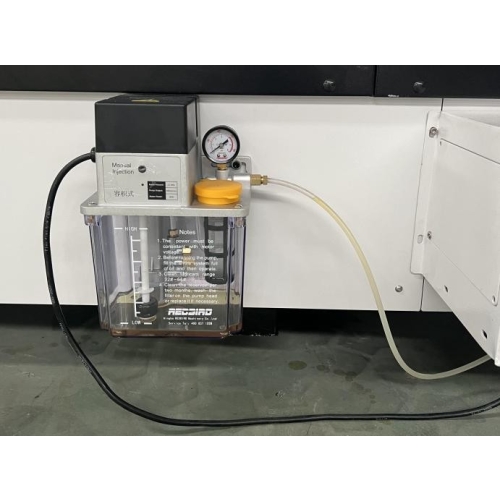

Plin i dnevni servis

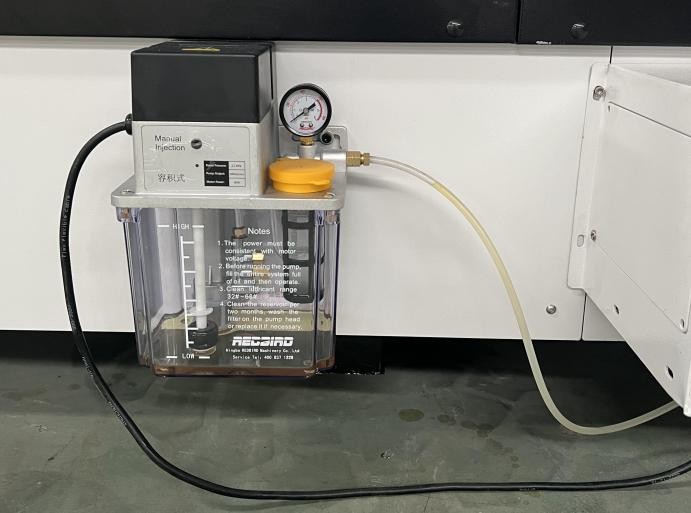

SMC podešavanje i automatsko podmazivanje
SMC proporcionalni ventil služi za regulaciju radnog plina. Izbor kisika ili dušika ovisi o materijalu i željenom rubu. Podešavanje radnog plina dio je procesa rezanja lima. Automatsko podmazivanje podržava rad mehanike stroja.
Takva oprema pomaže organizirati proizvodni rad koji se ponavlja na sljedećim listovima.

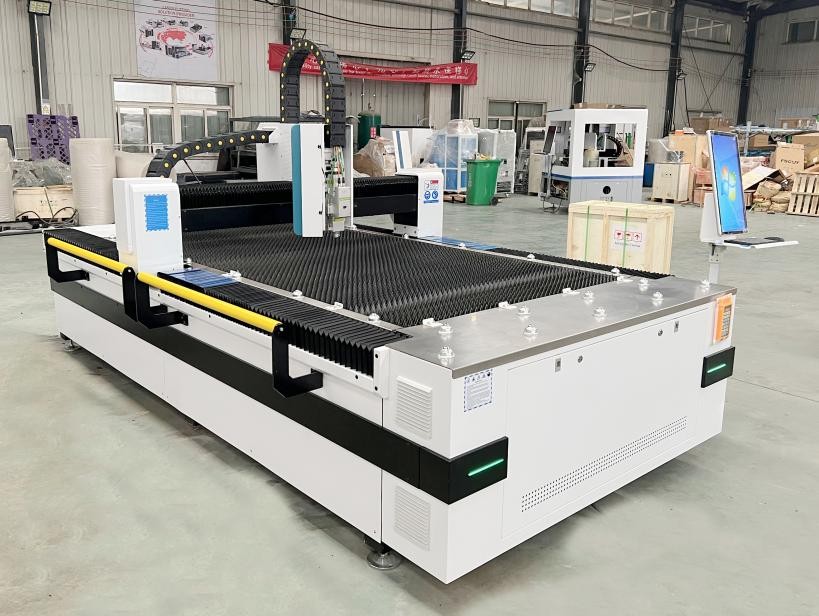

Proizvodnja pod vlastitom kontrolom

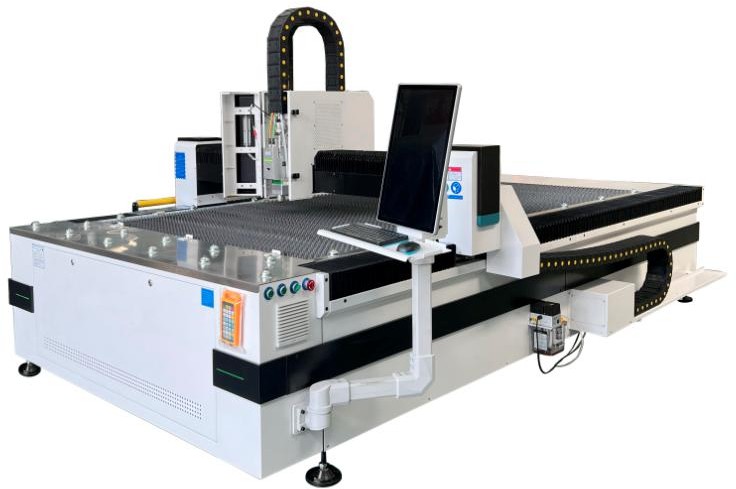

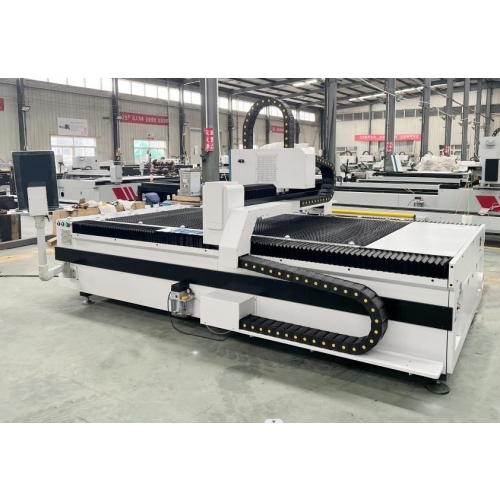

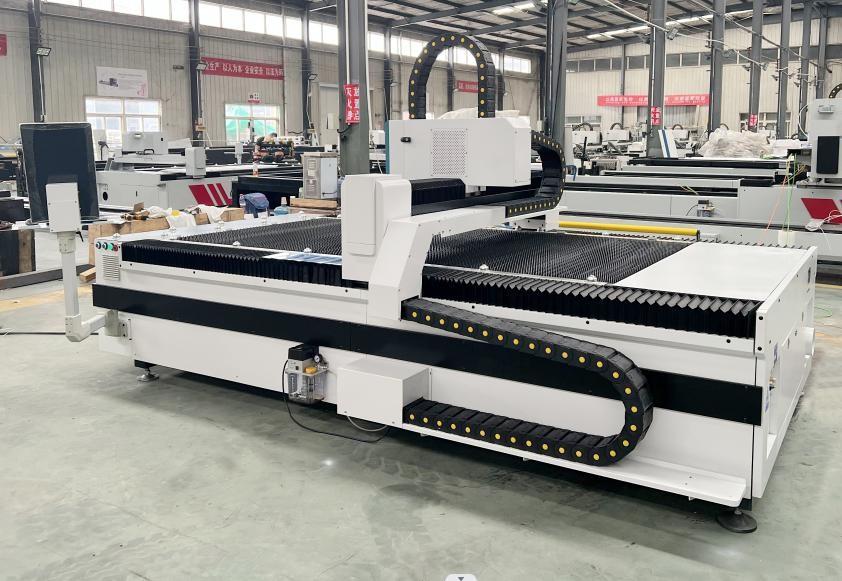

Stanica za utovar i rezanje lima
Stroj ima dimenzije 3650 × 2170 × 1900 mm i težinu 2000 kg. Komponente su smještene u zaštićenoj strukturi, dok stol s gornje strane olakšava umetanje listova. Vaš vlastiti stroj za rezanje daje vam slobodu implementacije prototipova, kratkih serija i trenutnih narudžbi. Dijelove možete pripremiti prema vlastitom dizajnu u svojoj tvornici.
Ovo je rješenje za tvrtke koje žele razviti obradu lima i učinkovito prebacivati između različitih detalja.

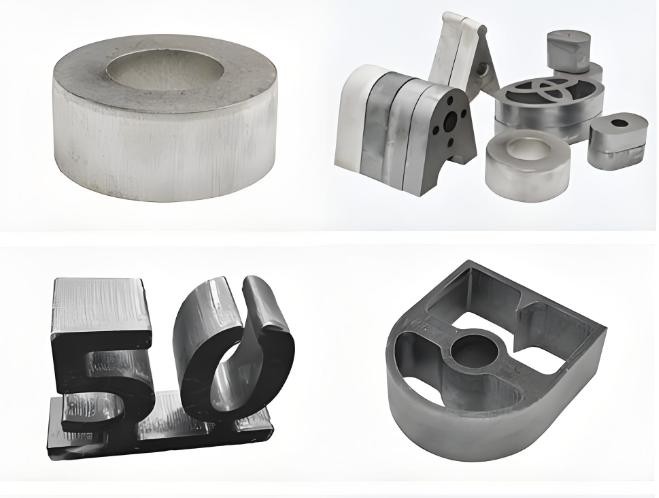

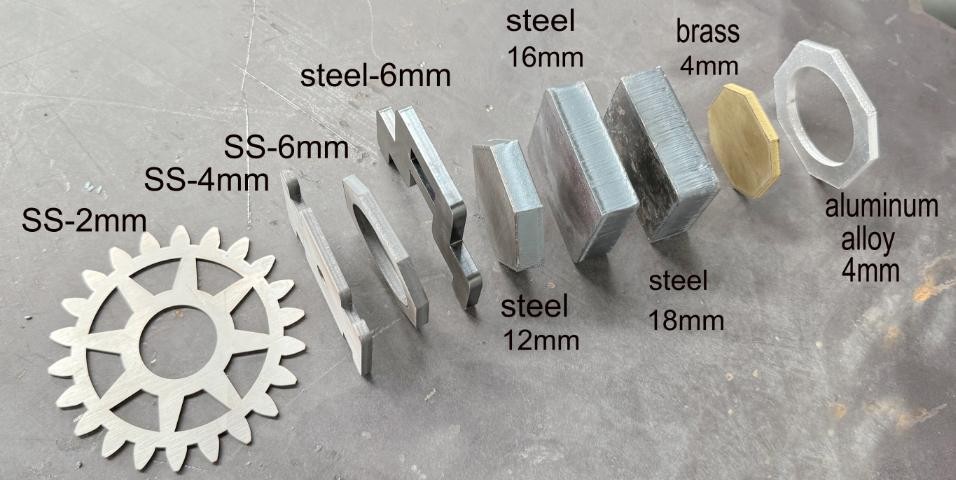

Metali i opseg obrade
Ugljični čelik
- Konstrukcijski elementi, ravni strojevi i ručke.
- Približan maksimalni raspon debljine: 16–18 mm.
Nehrđajući čelik
- Paneli, fronte, kućišta i elementi opreme.
- Približan maksimalni raspon debljine: 5–6 mm.
Aluminij
- Roštilji, lagani dijelovi i tehnički detalji.
- Približan maksimalni raspon debljine: 4–5 mm.
Mjed
- Ukrasi, znakovi i dijelovi.
- Približna najveća debljina: 3–4 mm.
Daljnja upotreba za pripremu
- Pocinčani lim i manganski čelik.
Bakar
- Probrani detalji i metalni elementi.
- Približan maksimalni raspon debljine: 1–2 mm.

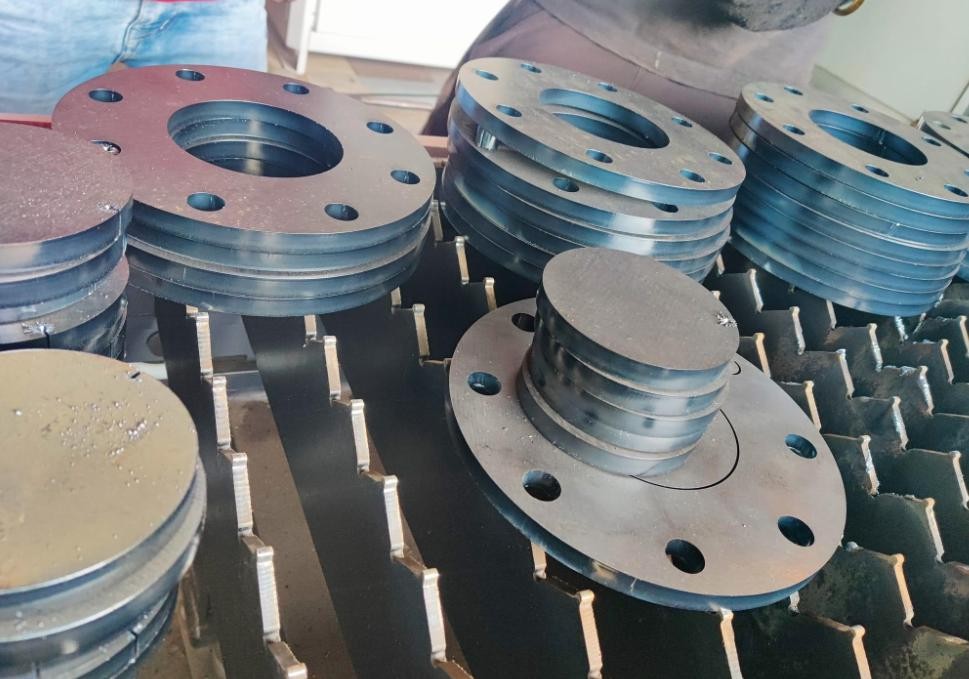

Primjeri implementacije

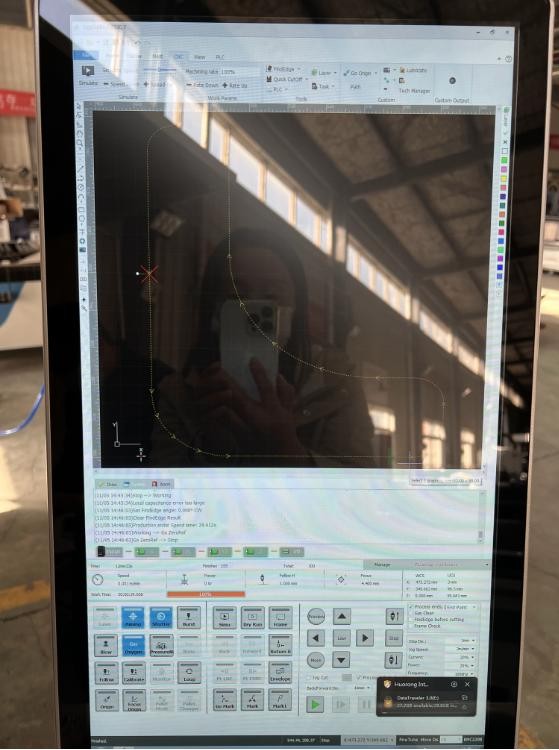

Softver i kontrola

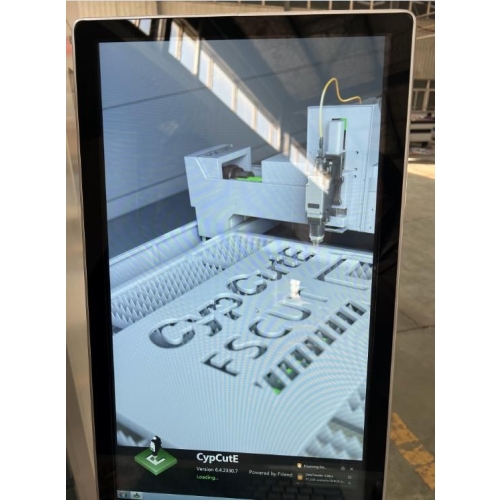

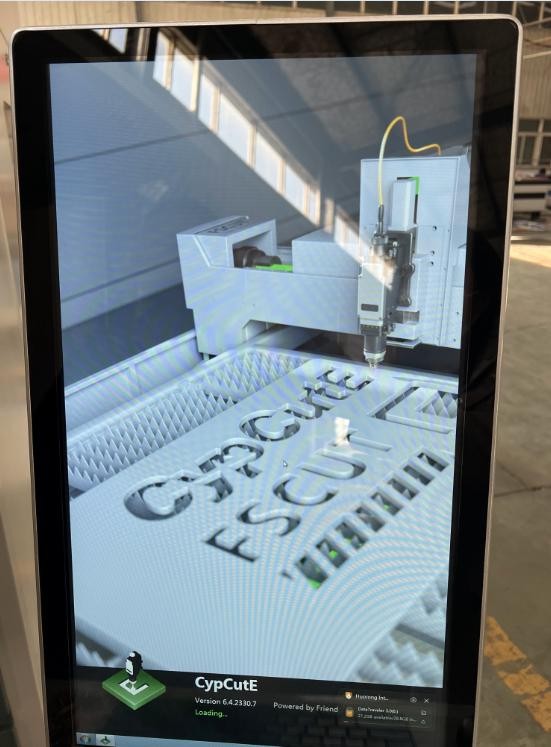

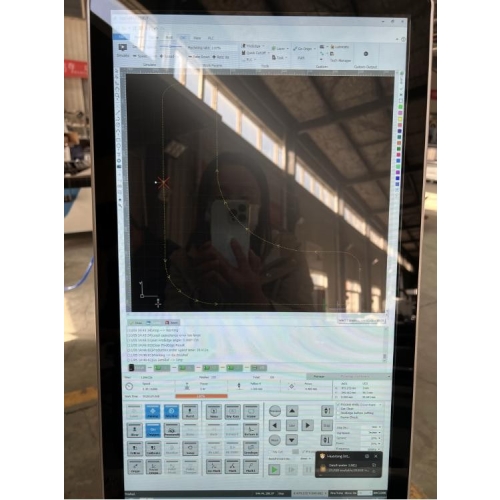

Priprema datoteke u CypCutE
Kontrolna konfiguracija: FSCUT 2000 / CypCutE. Kontrola povezuje pripremljeni projekt s radom uređaja i parametrima zadatka.
Vaše vlastite datoteke omogućuju vam implementaciju pojedinačnih projekata, pripremu naknadnih verzija detalja i povratak na odabranu geometriju za sljedeće narudžbe.
Što dobivate u svakodnevnom radu?
Režite metal prema vlastitom nacrtu
- Prototipovi i kratke serije — Dijelovi provjere projekta i naknadne revizije projekta.
- Tehnički detalji — Ručke, ploče, nosači i komponente kućišta.
- Oglašavanje i označavanje — Ploče, znakovi i ukrasi od metala.
- Vlastiti projekti — Sloboda dovršavanja narudžbi u skladu s vlastitom grafikom ili geometrijom.
- Naknadne narudžbe — Mogućnost proširenja ponude novim proizvodima i kratkim serijama.
Rupe i uzorci u limu
Još više mogućnosti
Ploča s nekoliko vrsta izreza
Mali ukrasni elementi
Izrezivanje motiva pahulje
Tehnički podaci
| Parametar | Vrijednost |
|---|---|
| Model | ZX-1325FL |
| Efektivno područje rezanja | 1300 × 2500 mm |
| Raspon X osi | 1300 mm |
| Raspon Y osi | 2500 mm |
| Raspon Z osi | 150 mm |
| Vrsta lasera | FIBER / optičko vlakno |
| Optička snaga | 3000 W |
| Izvor lasera | MAX MFSC-3000 |
| Valna duljina | 1060–1080 nm |
| Glava za rezanje | Bochu BLT310 - automatsko fokusiranje |
| Kontrola/program | FSCUT 2000 / CypCutE |
| Servo pogoni | Fuji: 750 W X/Y, 400 W Z |
| Reduktori | SHIMPO |
| Vodiči | Hiwin HGH25 |
| X/Y prijenos | YYC, spiralni zupčanik |
| Z prijenos pogona | TBI kuglični vijak |
| Proporcionalni ventil | SMC |
| Točnost pozicioniranja | 0,03 mm/m |
| Ponovljivost pozicioniranja | ±0,02 mm/m |
| Maksimalna brzina putovanja | 80 m/min |
| Napajanje stroja | AC 380 V, 50/60 Hz, 3 faze |
| Snaga uređaja | 13 kW |
| Formati | CAD, DXF |
| Podmazivanje | Automatski |
| Dimenzije stroja - duljina × širina × visina | 3650 × 2170 × 1900 mm |
| Težina uređaja stroja | 2000 kg |
| Radno okruženje | 0–40°C, vlažnost ≤80%, bez kondenzacije |
| Hladnjak | S&A Teyu CWFL-3000 |
| Spremnik hladnjaka | 22 l |
| Protok vode | 70 l/min |
| Vodovodni priključci | 1/2″ RP |
| Stabilnost temperature hladnjaka | ±0,5°C |
| Napajanje hladnjaka | 220 V ±10%, 50 Hz |
| Rashladno sredstvo | R-410A |
| Ventilator/puhalo | 3 kW |
| Izjava o sukladnosti | CE |
| Visina dizanja hladnjaka | 55 m |
| Kapacitet hlađenja | 6586 kcal/h / 7,66 kW |
| Snaga kompresora hladnjaka | 2,70 kW / 3,67 HP |
| Snaga pumpe hladnjaka | 0,75 kW |
| Količina rashladnog sredstva | 2100 g |
| Dimenzije hladnjaka | 770 × 550 × 1030 mm |
| Težina rashladnog uređaja | 95 kg |

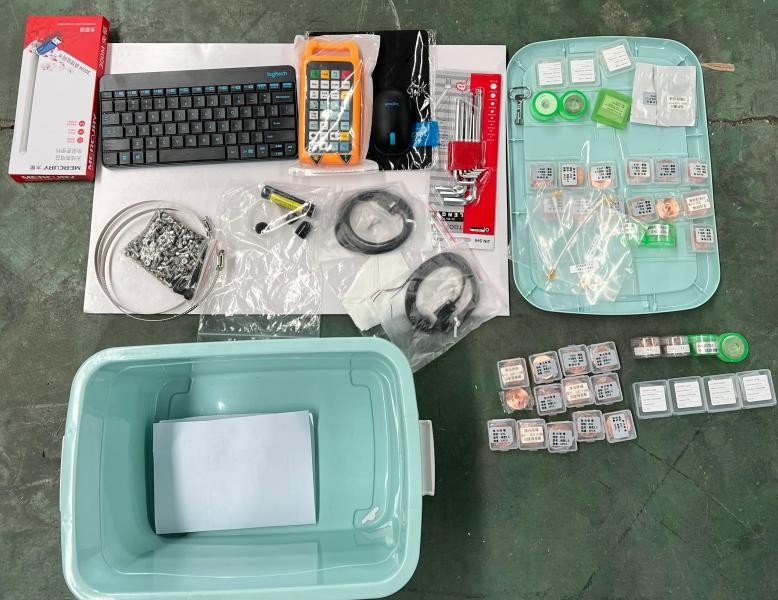

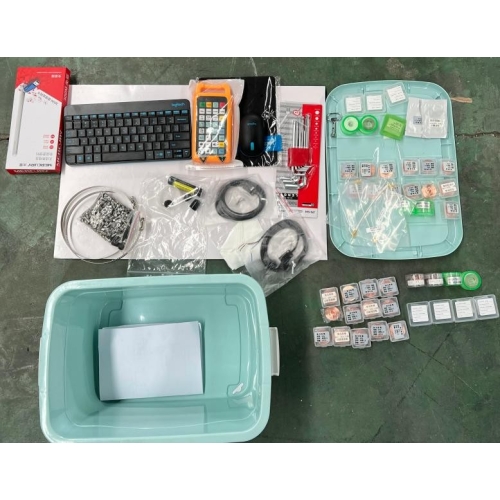

Strojevi i oprema u ovoj ponudi
- FIBER ZX-1325FL 3000 W stroj za rezanje
- Integrirano računalo sa softverom CypCut
- Industrijski rashladni uređaj S&A Teyu CWFL-3000

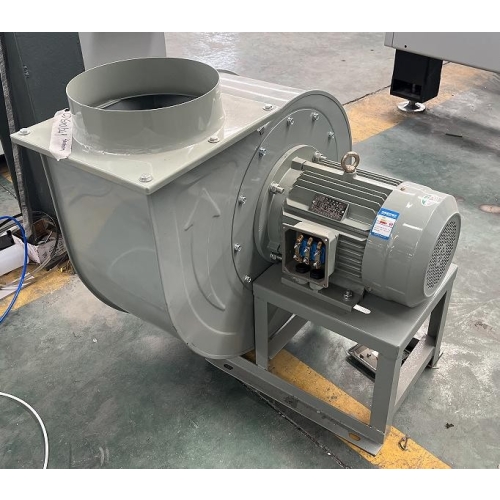

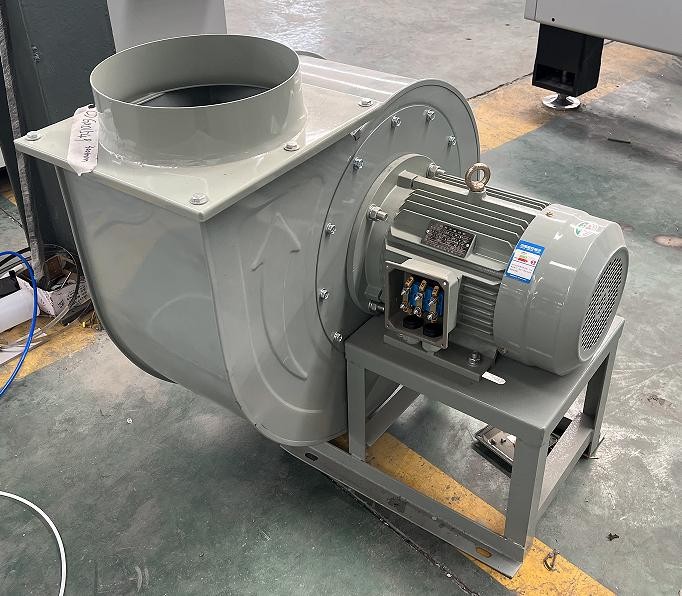

- Ventilator / protok zraka sa snagom 3 kW

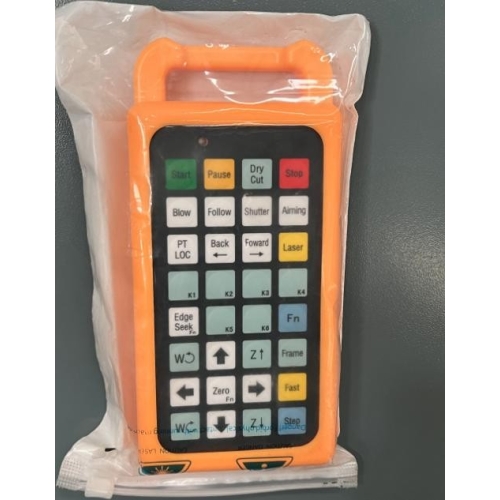

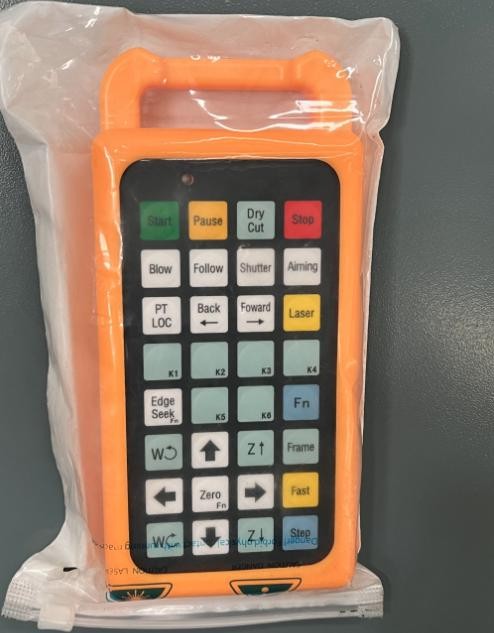

- Daljinski upravljač za upravljanje strojem
- Set mlaznica za rezanje
- Konvergentne leće
- Priključni kabeli
- Upute za upotrebu
Pitanja prije kupnje
Koliko veliki projekti se mogu realizirati?
1300 × 2500 mm.
Koji izvor radi u stroju?
MAX MFSC-3000.
Koje su kontrole uključene?
FSCUT 2000 / CypCutE.
Što dobivam sa strojem?
FIBER ZX-1325FL 3000 W stroj za rezanje; Integrirano računalo sa softverom CypCut; Industrijski rashladni uređaj S&A Teyu CWFL-3000; Ventilator / protok zraka sa snagom 3 kW; Daljinski upravljač za upravljanje strojem; Set mlaznica za rezanje; Konvergentne leće; spojni kabeli; Upute za upotrebu.
Odaberite rješenje za svoj studio
Proširite mogućnosti svoje radionice uz CNCWorld. Naš hrvatski tim pomoći će vam odabrati uređaj i konfiguraciju za vaše projekte, uz pristup servisu i podršci. Kontaktirajte nas i razgovarajte o stroju za svoju tvrtku.
